Trasmettitore a pressione VDO 0-25 Bar - 1/8-27 NPTF
Numero di parte:
VDO 360-081-053-001C
- Intervallo di pressione: 0 a 25 Bar
- Thread: 1/8 - 27 NPTF
- Intervallo di resistenza del mittente: 10 - 184 Ohm
- Segnale sensore: terra comune a 1 polo
- Contatto di avviso: 15,5 Bar + 1,5 Bar
Informazioni logistiche:
- Codice Ean: 4103590949769
- Peso: 0.13kg
Descrizione del trasmettitore di pressione dell'olio della trasmissione:
VDO 360 081 053 001C Specifiche tecniche complete:

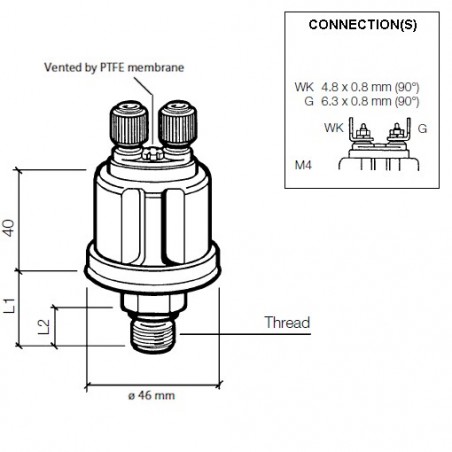

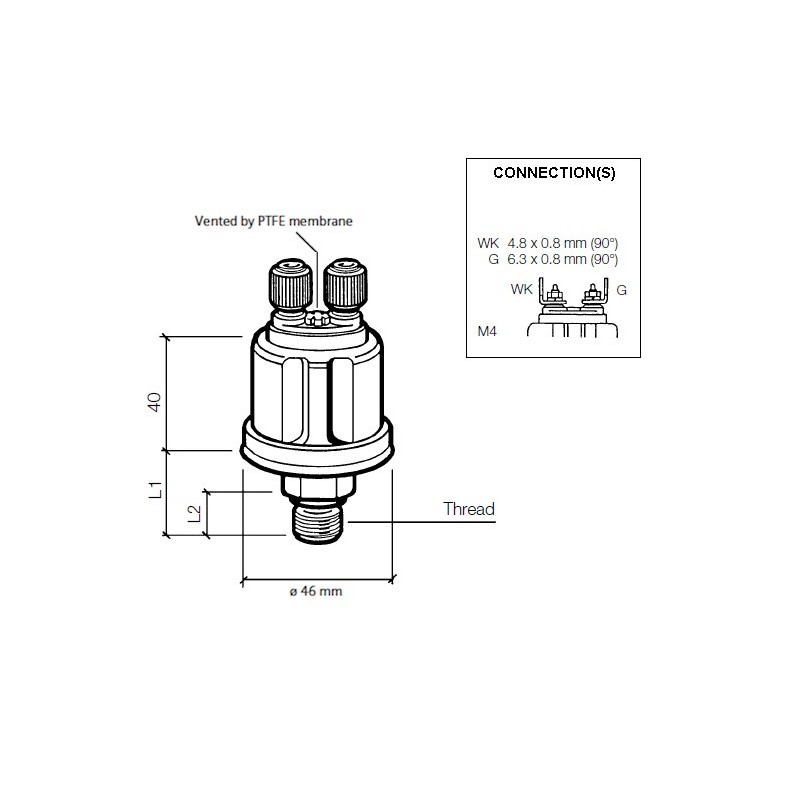

Caratteristiche meccaniche:
| Intervallo di misurazione della pressione: | 0 - 25 Bar 0 - 362 PSI 0 - 2500 KPa |
| Pressione massima: | 50 Bar in 2 secondi |
| Thread: | 1/8 - 27 NPTF |
| Filettatura + dado (L1): | 19,5 mm |
| Lunghezza del filo (L2): | 11 mm |
| Coppia: | 30 Nm |
| Temperatura di esercizio: | -25 °C a +100 °C |
| Mezzo di pressione: | Olio - Carburante - Aria |
Caratteristiche elettriche:
| Tensione di funzionamento: | 6 - 24 V DC |
| Gamma resistenze: | 10 - 184 Ohm |
| Segnale del sensore di pressione: | Terreno comune monopolo |
| Contatto di avvertimento: | 15,5 bar + 1,5 bar - 0,5 bar |
| Avviso capacità di commutazione dei contatti: | Massima potenza non induttiva di 5 Watt |
| Avviso funzionalità di contatto: | Chiude con la pressione in calo |
| Connettore del trasmettitore a pressione: | M4 AMP Maschio 6,3 x 0,8 mm 90° |
| Connettore di contatto di avviso: | M4 AMP Maschio 6,3 x 0,8 mm 90° |
Schede tecniche e tabelle:
| Catalogo di Elettronica Veicolare VDO 2014: | Pagine 123 - 125 |
| Tipo di connessione: | J |
| Tabelle VDO En Du Pressure Senders: | Scheda tecnica VDO 6 |
Pacchetto retail:
- Trasmettitore a pressione VDO 360 081 053 001C
- I sensori VDO sono - salvo diversa indicazione - consegnati senza materiale di collegamento
360-081-053-001C
Scheda tecnica
- Categoria
- Trasmittenti a pressione
- Segnale analogico
- 10 - 184 Ohm
- Tensione di funzionamento
- 6 - 24 Volt DC
- Stato della parte - Tempi di consegna
- Prodotto dismesso
- Confezione
- Pacchetto VDO Sensor
- Funzionalità
- Pressione dell'olio degli ingranaggi
- Comunicazione
- Analogico
- Segnale in uscita:
- 10 - 184 Ohm
- Segnale del sensore
- Terreno comune
- Connettore sensore
- M4 AMP Maschio 6,3 x 0,8 mm
- Filo
- 1/8" - 27 NPTF maschio
- Tipo di connettore
- M4 Vlakstekker 6,3 x 0,8 mm
- Connettore di contatto di avviso
- M4 AMP Maschio 6,3 x 0,8 mm
Riferimenti specifici
- ean13
- 4103590949769
VDO 360-081-053-001C
- Intervallo di pressione: 0 a 25 Bar
- Thread: 1/8 - 27 NPTF
- Intervallo di resistenza del mittente: 10 - 184 Ohm
- Segnale sensore: terra comune a 1 polo
- Contatto di avviso: 15,5 Bar + 1,5 Bar
