Veratron VMH 35-D GPS - 85 mm Multifunktionale Anzeige 12V - 24V mit GNSS

358,16 € (inkl. MwSt.)

296,00 € zzgl. MwSt.

Part-number:

Veratron B00171101

  • Sonnenlichttaugliches Farb-Hybrid-Display der neuen Generation
  • SAE J1939 CAN-Anschluss
  • 4 analoge Eingänge
  • EasyLink-Ausgang für bis zu 16 VMH 14 Satelliten
  • Analog / CAN zu NMEA 2000 gateway
Logistical information:
  • Ean Code: 7640190290466
  • Weight: 0.50kg
Menge

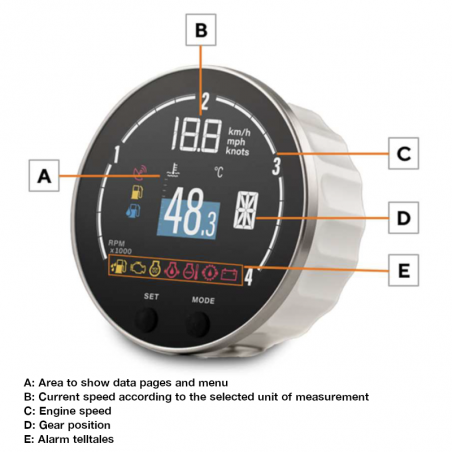

Funktionsbeschreibung VMH35D mit GNSS Multifunktionsdisplay (Master):

Veratron B00171101 VMH 35-D Spezifikationen:

Abmessungen und Einbau des Veratron VMH35D B00171101:

Abmessungen  Befestigung – Außen Ø  85 mm / 3,375 Zoll – Ø 100 mm / 9,74 Zoll
Einbautiefe: 65 mm / 2,56 Zoll
Plattendicke mit Spinlock-Mutter: 1 mm – 15 mm: 0,4 Zoll – 0,59 Zoll
Plattendicke mit Stehbolzenbefestigung: Stehbolzenbefestigung nicht möglich
Plattendicke bei bündiger Montage: Bündige Montage nicht möglich
Aktiver Bereich: Ø 83 mm (optisch gebondetes Display)
Zentrales Display:  36,6 mm / 1,44”, 128 x 128 Pixel
Ring: Gebürsteter Edelstahl
Tasten: 2 Silikontasten
Betriebstemperatur: ‑ 20 °C bis 60 °C
Lagertemperatur: ‑ 30 °C bis 80 °C
Stecker: Molex MX‑150, 12-polig
DeviceNet M12, 5-polig

Technische Daten Veratron VMH 35-D  B00171101:

Drehzahlbereich: 0 – 3000 oder 4000 U/min (einstellbar)
Maximale Drehzahl: 4000 RPM
Betriebsspannung: 12 / 24 VDC
Spannungsbereich: 9 – 32 VDC
Stromverbrauch: ≤ 150 mA (normalmodus)
≤ 120 μA (Ruhemodus)
GNSS-Systeme: GPS, GLONASS, Galileo
GNSS Antenne: Integriert
Aktualisierungsrate: 10 Hz
Kanäle: 72
Tracking-Empfindlichkeit: -165 dBm
Zeit bis zur ersten Positionsbestimmung (Warmstart): 1 s
Zeit bis zur ersten Positionsbestimmung (Kaltstart):  30 s
Positionsgenauigkeit: 2.5 m
Geschwindigkeitsgenauigkeit: 0.05 m/s
Kursgenauigkeit: 0.3 °
Eingänge VMH35 B00171101 Multi-Display (Master) 1x NMEA 2000-Eingang
1x SAE J1939 CAN-Eingang
2x analoger Frequenzeingang (RPM 0–4 kHz)
2x analoger Eingang resistiv (0-400 ohm)
Ausgänge: NMEA2000
EasyLink bis zu 16 VMH 14 Satelliten
Warnkontakt max. 500 mA nicht induktiv (NO)
Linse: Mineral glass
Schutzklasse: IP X7
Entflammbarkeit: UL94-konform

Funktionalität Veraton VMH-35D B00171101:

Motordrehzahl (U/min) Amperemeter Uhr
Kraftstoffstand Batteriespannung Stundenzähler (Gesamt + Tageskilometer)
Kraftstoffverbrauch Ladezustand der Batterie Tagesstrecke
Kühlmitteltemperatur Zustand der Batterie Gesamtkraftstoffverbrauch
Kühlmitteldruck Batterieautonomie Gesamtkraftstoff
Motoröltemperatur Batterietemperatur Frischwasserstand
Motoröldruck Trim Abwasserstand
Ladedruck GNNS Position Wasser Temperatur
Ruderwinkel Kurs über Grund Tiefe

Zusätzlich angezeigte Daten:

Motordrehzahl (U/min) Gangposition
Bootsgeschwindigkeit (SOG oder STW)   6 x Alarmanzeigen

Lieferumfang des Veratron B00171101 VMH-35D mit GNSS:

  • Veratron VMH35D B00171101 Multifunktionsdisplay (Master)
  • Zentrale Spinlock-Mutter 85 mm
  • Sicherheits- und Installationsanleitung
  • Kabelbaum
B00171101

Technische Daten

Installationslochs
85 mm - 3 3/8 Inch
Anwendung
Veratron Multifunction
Artikelstatus - Lieferzeit
Bestellbar
NMEA Standard
NMEA 2000 - IEC 61162-3
Drehzahl Messbereich
0 - 3.000 RPM
0 - 4.000 RPM
Zertifizierung
NMEA2000
