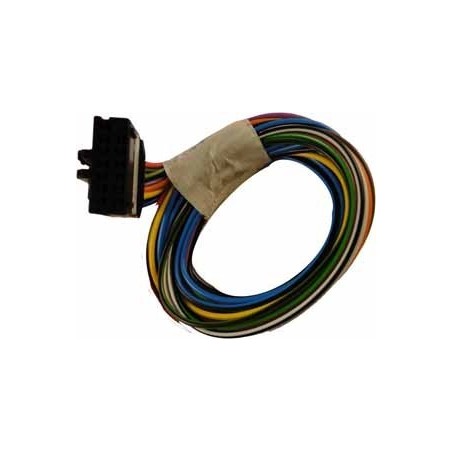

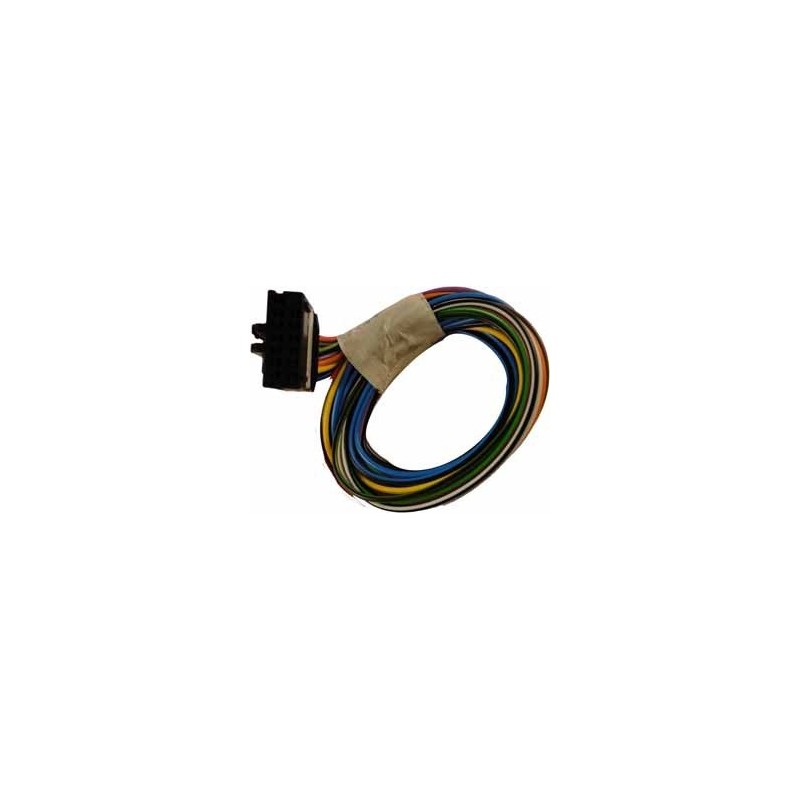

Câble collecteur ouvert VDO ViewLine

Description du câble adaptateur collecteur ouvert VDO ViewLine MQS :

Les instruments VDO ViewLine ont été réalisés avec un système de connecteurs MQS. Ces connecteurs sont fabriqués par Tyco ou Hirschmann. Les connecteurs MQS sont utilisés à grande échelle dans l’automobile et l’industrie en raison de leur fiabilité et de leur simplicité d’utilisation. Selon le modèle ViewLine, un connecteur MQS à 8 ou 14 broches ou une combinaison des deux est utilisé. Les instruments ViewLine dans l’emballage de détail sont fournis avec une connexion MQS. Les instruments OEM VDO Viewline sont livrés sans câbles. La longueur du câble est d’environ 50 cm. L’ampèremètre Viewline est équipé de deux fils extra longs pour connecter le dérivateur externe. VDO fournit également des blocs de connecteurs séparés et des broches de connecteur pour assembler votre propre câble. Cela peut être un ensemble complet de connecteurs ou des pièces lâches.

Spécifications du câble VDO A2C59514546 à collecteur ouvert :

Caractéristiques du câble adaptateur :

Accessoires et outils Tyco :

• Tyco n° 539635-1 Pince manuelle MQS Connecteurs
• Tyco n° 1355718-1 Contacts simples 0,14 à 0,22 mm2 plaqué étain
• Tyco n° 963729-1 Contacts simples 0,5 à 0,75 mm2 plaqué étain
• Tyco n° 539682-2 Outil pour pince manuelle
• Tyco n° 1355717-1 Bande de 0,14 à 0,22 mm2 plaqué étain
• Tyco n° 928999-1 bande de 0,25 à 0,5 mm2 plaqué étain
• Tyco n° 963715-1 Bande de 0,5 à 0,75 mm2 plaqué étain
