Émetteur de température du liquide de refroidissement VDO 120°C - M18
40,54 €
TTC
33,50 € fiscalité ex.
Numéro de pièce :
VDO 323-801-001-022N
- Plage de température : +40 °C à +120 °C
- Filetage : M18 x 1,5
- Plage de résistance de l’émetteur : 287,4 - 22,7 Ohm
- Signal du capteur : terre commune unipolaire
- Aucun contact d’avertissement
Informations logistiques :
- Code Ean : 4103590689672
- Poids : 0.05kg
Description de la température du liquide de refroidissement :
VDO 323 801 001 022N Spécifications techniques complètes :
Caractéristiques mécaniques :
| Plage de mesure de la température : | +40 °C à +120 °C |
| Température minimale - maximale de fonctionnement : | -40 °C à +150 °C |
| Fil de discussion : | M18 x 1,5 |

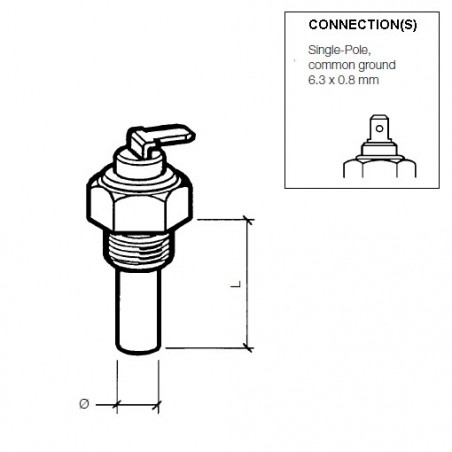

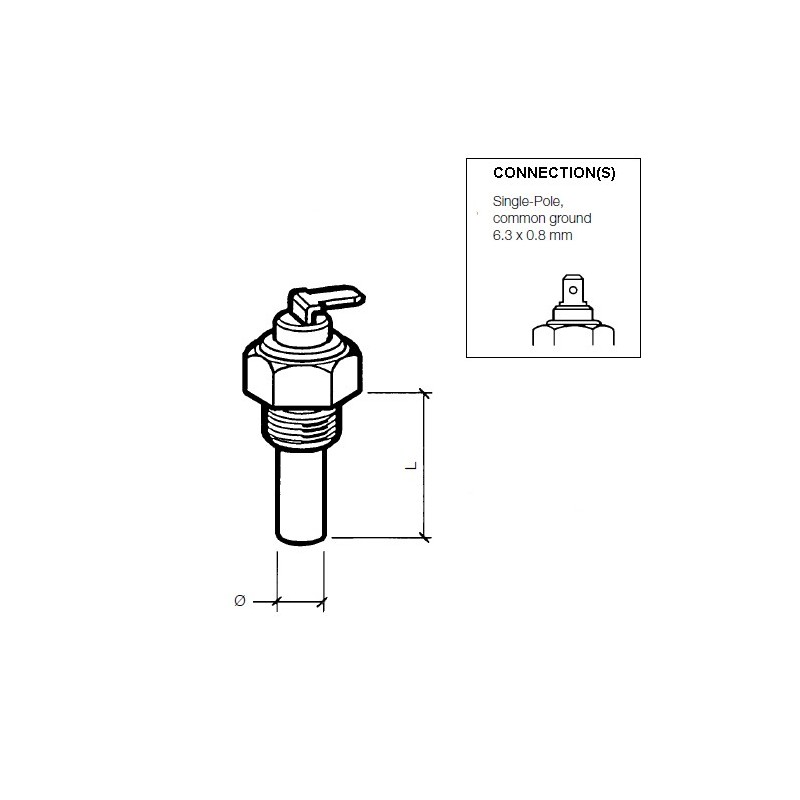

| Longueur de l’élément de l’émetteur + fil (L) : | 29 mm |
| Diamètre du capteur : | 9 mm |
| Couple : | 30 Nm |
| Milieu thermique : | Liquide de refroidissement - Eau - Air - Huile moteur - Huile de transmission - Carburant |
Caractéristiques électriques :
| Tension de fonctionnement : | 6 - 24 V CC |
| Plage de résistances : | 287,4 - 22,7 Ohm |
| Signal du capteur de température : | Terrain commun monopôle |
| Contact d’avertissement : | Aucun |
| Contact d’avertissement optionnel : | VDO A2C59510886 Changement de point de passage |
| Connecteur émetteur de température : | AMP mâle 6,3 x 0,8 mm |
Fiches techniques et tableaux :
| Catalogue d’électronique automobile VDO 2014 : | Page 136 - 137 |
| Type de connexion : | Un |
| Tables des expéditeurs de température VDO En Du : | Tableau VDO : 1 |
| Température 100 °C > Résistance : | 100 °C = 38,47 Ohm ± 2,98 Ohm |
Forfait commercial :
- Émetteur de température VDO 323 801 001 022N
- Les capteurs VDO sont - sauf indication contraire - livrés sans matériel de connexion
323-801-001-022N
Fiche technique
- Catégorie
- Capteurs de température
- Signal analogique
- 287,4 - 22,7 Ohm
- Tension de fonctionnement
- 6 - 24 volts DC
- Statut de la pièce - Délai de livraison
- Ordonnance
- Emballage
- Pack de vente VDO Sensor
- Fonctionnalités
- Température du liquide de refroidissement
- Communication
- Analogique
- Sortie du signal :
- 287,4 - 22,7 Ohm
- Signal capteur
- Terrain d’entente
- Connecteur capteur
- AMP mâle 6,3 x 0,8 mm
- Fil conducteur
- M18 x 1,5 Homme
- Type de connecteur
- Lame AMP 6,3 x 0,8 mm
- Plage de mesure de température
- 40°C - 120°C et 100°F - 250°F
Références spécifiques
- EAN-13
- 4103590689672
VDO 323-801-001-022N
- Plage de température : +40 °C à +120 °C
- Filetage : M18 x 1,5
- Plage de résistance de l’émetteur : 287,4 - 22,7 Ohm
- Signal du capteur : terre commune unipolaire
- Aucun contact d’avertissement
