VDO Oil temperature sender 150°C - 1/4-18 NPTF
search
  • VDO Oil temperature sender 150°C - 1/4-18 NPTF
  • VDO Oil temperature sender 150°C - 1/4-18 NPTF

Continental VDO - Émetteur de température de l’huile 150°C - 1/4-18 NPTF

Numéro de pièce :

VDO 323-805-003-002N

  • Plage de température : +50°C à +150°C
  • Fil de discussion : 1/4-18 NPTF
  • Plage de résistance de l’émetteur : 322,8 - 18,6 Ohm
  • Signal capteur : retour isolé bipolaire
  • Aucun contact d’avertissement
Informations logistiques :
OrdonnanceCliquez ici pour des informations détaillées.
  • Code Ean : 4103590690111
  • Poids : 0.50kg
Article arrêté
Article de remplacement sur demande

Description : moteur et transmission - transmetteur de température d’huile :

VDO 323 805 003 002N Spécifications techniques complètes :

Caractéristiques mécaniques :

Plage de mesure de la température : +50°C à +150°C
Température minimale - maximale de fonctionnement : -40 °C à +180 °C
Fil de discussion : 1/4-18 NPTF

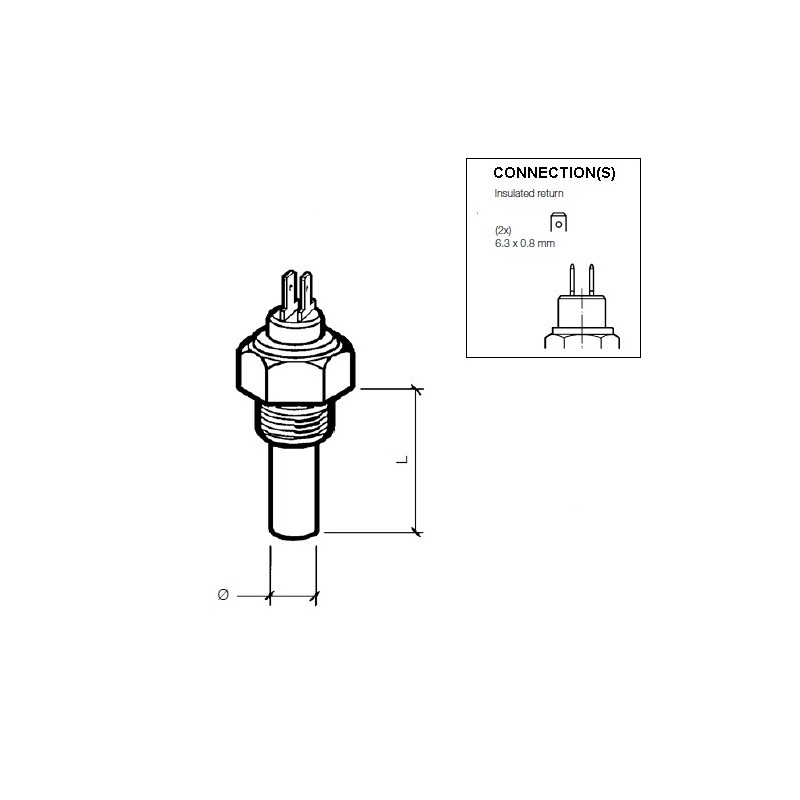

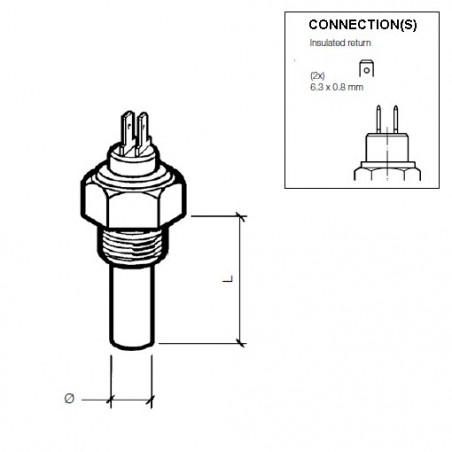

Longueur de l’élément de l’émetteur + fil (L) : 29 mm
Diamètre du capteur : 11 mm
Couple : 20 Nm
Milieu thermique : Liquide de refroidissement - Eau - Air - Huile moteur - Huile de transmission - Carburant

Caractéristiques électriques :

Tension de fonctionnement : 6 - 24 V CC
Plage de résistances : 322,8 - 18,6 Ohm
Signal du capteur de température : Retour isolé bipolaire
Contact d’avertissement : Aucun
Contact d’avertissement optionnel : VDO A2C59510886 Changement de point de passage
Connecteur émetteur de température : AMP mâle 6,3 x 0,8 mm

Fiches techniques et tableaux :

Catalogue d’électronique automobile VDO 2014 : Page 138 - 139
Type de connexion : G
Tables des expéditeurs de température VDO En Du : Tableau VDO : 2
Température 100 °C > Résistance : 100 °C = 61,92 Ohm ± 5,49 Ohm

Forfait commercial :

  • Émetteur de température VDO 323 805 003 002N
  • Les capteurs VDO sont - sauf indication contraire - livrés sans matériel de connexion
323-805-003-002N

Fiche technique

Catégorie
Capteurs de température
Signal analogique
322,8 - 18,6 Ohm
Tension de fonctionnement
6 - 24 volts DC
Statut de la pièce - Délai de livraison
Ordonnance
Emballage
Pack de vente VDO Sensor
Fonctionnalités
Température de l’huile
Communication
Analogique
Sortie du signal :
322,8 - 18,6 Ohm
Signal capteur
Retour isolé
Connecteur capteur
AMP mâle 6,3 x 0,8 mm
Fil conducteur
1/4" - 18 NPTF mâle
Type de connecteur
Lame AMP 6,3 x 0,8 mm
Plage de mesure de température
50°C - 150°C et 100°F - 300°F

Références spécifiques

EAN-13
4103590690111
