Émetteur de température du liquide de refroidissement VDO 130°C - M14
Numéro de pièce :
VDO 323-805-034-002B
- Plage de température : +40 °C à +130 °C
- Fil : M14 x 1,5
- Résistance de l’émetteur : 100 °C = 330,17 Ohm
- Signal capteur : retour isolé bipolaire
- Aucun contact d’avertissement
Informations logistiques :
- Code Ean : 4103590949417
- Poids : 0.02kg
Description de la température du liquide de refroidissement :
VDO 323 805 034 002B Spécifications techniques complètes :
Caractéristiques mécaniques :
| Plage de mesure de la température : | +40 °C à +130 °C |
| Température minimale - maximale de fonctionnement : | -30 °C à +150 °C |
| Fil de discussion : | M14 x 1,5 |

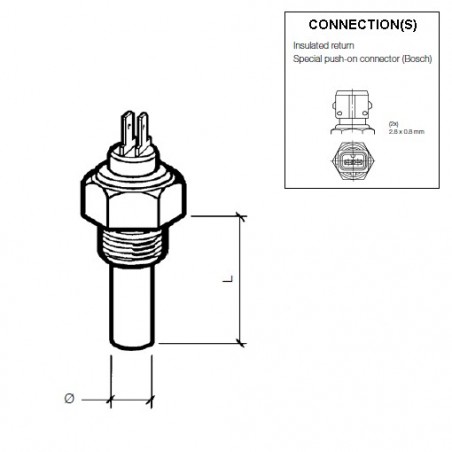

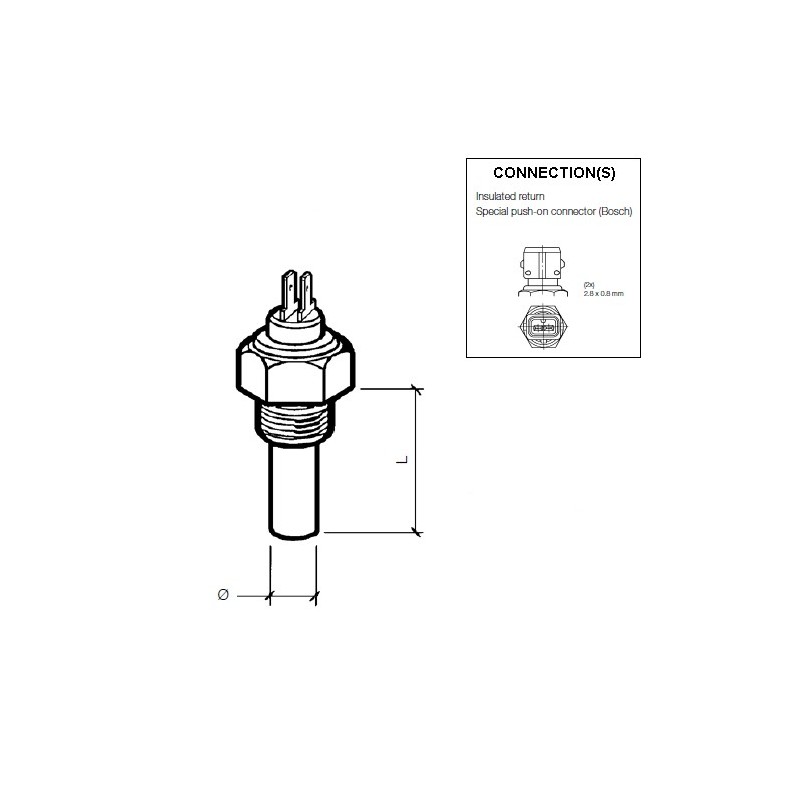

| Longueur de l’élément de l’émetteur + fil (L) : | 29 mm |
| Diamètre du capteur : | 7,5 mm |
| Couple : | 20 Nm |
| Milieu thermique : | Liquide de refroidissement - Eau - Air - Huile moteur - Huile de transmission - Carburant |
Caractéristiques électriques :
| Tension de fonctionnement : | 6 - 24 V CC |
| Valeur de la résistance : | 100 °C = 330,17 Ohm |
| Signal du capteur de température : | Retour isolé bipolaire |
| Contact d’avertissement : | Aucun |
| Contact d’avertissement optionnel : | VDO A2C59510886 Changement de point de passage |
| Connecteur émetteur de température : | Connecteur Bosch à pousser 2,8x0,8 mm |
Fiches techniques et tableaux :
| Catalogue d’électronique automobile VDO 2014 : | Page 138 - 139 |
| Type de connexion : | H |
| Tables des expéditeurs de température VDO En Du : | Tableau VDO : 18 |
| Température 100 °C > Résistance : | 100 °C = 330,17 Ohm ± 12,78 Ohm |
Forfait commercial :
- VDO 323 805 034 002B Émetteur de température
- Les capteurs VDO sont - sauf indication contraire - livrés sans matériel de connexion
323-805-034-002B
Fiche technique
- Catégorie
- Capteurs de température
- Signal analogique
- 1392,3 - 157,2 Ohm
- Tension de fonctionnement
- 6 - 24 volts DC
- Statut de la pièce - Délai de livraison
- Produit abandonné
- Emballage
- Pack de vente VDO Sensor
- Fonctionnalités
- Température du liquide de refroidissement
- Communication
- Analogique
- Sortie du signal :
- 1392,3 - 157,2 Ohm
- Signal capteur
- Retour isolé
- Connecteur capteur
- Connecteur Bosch à pousser 2,8x0,8 mm
- Fil conducteur
- M14 x 1,5 Mâle
- Type de connecteur
- Bosch push-on 2.8x0.8mm
- Plage de mesure de température
- 40°C - 130°C et 100°F - 266°F
Références spécifiques
- EAN-13
- 4103590949417
VDO 323-805-034-002B
- Plage de température : +40 °C à +130 °C
- Fil : M14 x 1,5
- Résistance de l’émetteur : 100 °C = 330,17 Ohm
- Signal capteur : retour isolé bipolaire
- Aucun contact d’avertissement
