Transmetteur de pression VDO 0-5 Bar - M18

Numéro de pièce :
VDO 360-081-030-085C
  • Plage de pression : 0 à 5 Bar
  • Filetage : M18 x 1,5
  • Plage de résistance de l’émetteur : 10 - 184 Ohm
  • Signal du capteur : terre commune unipolaire
  • Contact d’avertissement : 0,40 Bar ± 0,2 Bar
Informations logistiques :
OrdonnanceCliquez ici pour des informations détaillées.
  • Poids : 0.50kg
Article arrêté
Article de remplacement sur demande

Description de l’émetteur de pression d’huile moteur :

VDO 360 081 030 085C Spécifications techniques complètes :

Caractéristiques mécaniques :

Plage de mesure de pression :0 - 5 Bar
0 - 72,5 PSI
0 - 500 KPa
Pression maximale :30 bars pendant 2 secondes

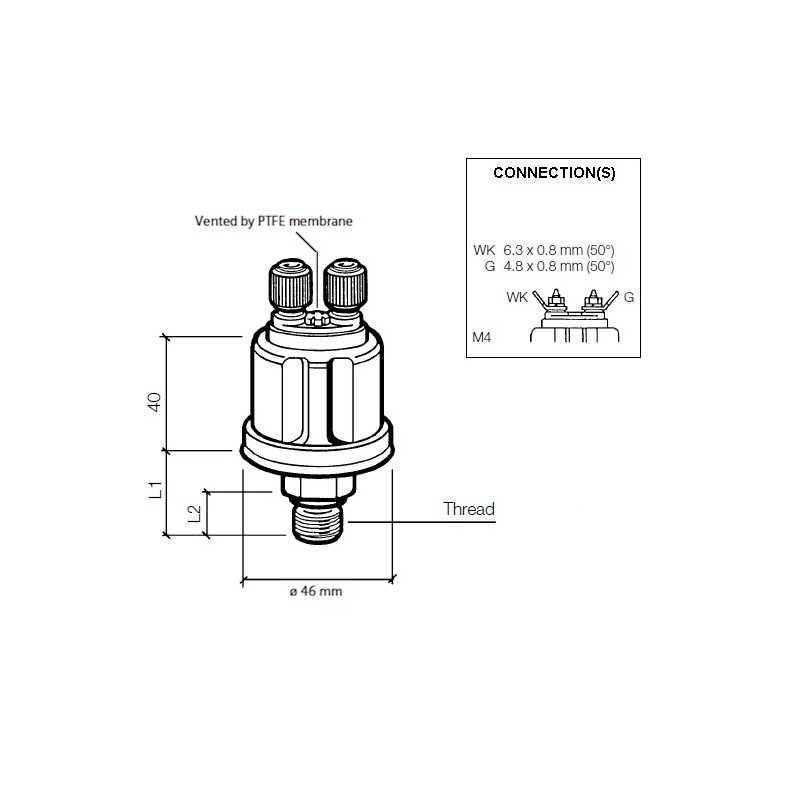

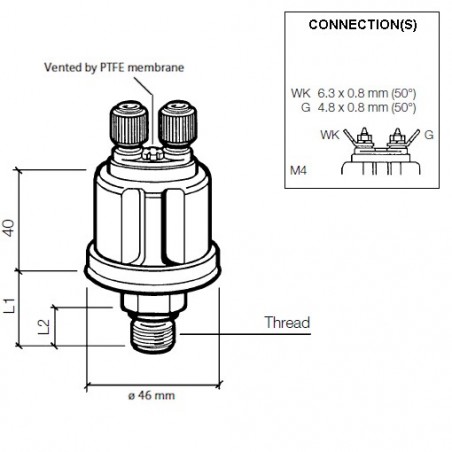

Fil de discussion :M18 x 1,5
Longueur filetage + écrou (L1) :20,5 mm
Longueur du fil (L2) :12 mm
Couple :100 Nm
Température de fonctionnement :-25 °C à +100 °C
Milieu de pression :Huile - Carburant - Air

Caractéristiques électriques :

Tension de fonctionnement :6 - 24 V CC
Plage de résistances :10 - 184 Ohm
Signal du capteur de pression :Terrain commun monopôle
Contact d’avertissement :0,40 bar ± 0,2 bar
Avertissement : capacité de commutation de contact :Puissance maximale de 5 watts non inductive
Fonctionnalités de contact d’avertissement :Fermeture avec la pression en baisse
Connecteur à transmetteur de pression :AMP M4 mâle 4,8 x 0,8 mm 50°
Avertissement : connecteur de contact :M4 AMP Mâle 6,3 x 0,8 mm 50°

Fiches techniques et tableaux :

Catalogue d’électronique automobile VDO 2014 :Page 123 - 125
Type de connexion :C
VDO En Du Pressure Senders Tables :Tableau technique 3 de la fiche technique VDO

Forfait commercial :

  • Transmetteur à pression VDO 360 081 030 085C
  • Les capteurs VDO sont - sauf indication contraire - livrés sans matériel de connexion
360-081-030-085C

Fiche technique

Catégorie
Émetteurs de pression
Signal analogique
10 - 184 Ohm
Tension de fonctionnement
6 - 24 volts DC
Statut de la pièce - Délai de livraison
Ordonnance
Emballage
Pack de vente VDO Sensor
Fonctionnalités
Pression de l’huile moteur
Communication
Analogique
Sortie du signal :
10 - 184 Ohm
Signal capteur
Terrain d’entente
Connecteur capteur
AMP M4 Mâle 4,8 x 0,8 mm
Fil conducteur
M18 x 1,5 Homme
Contact d’alerte
0,40 bar - Normalement fermé
Type de connecteur
M4 Vlakstekker 4,8 x 0,8 mm
Connecteur de contact d’avertissement
AMP mâle 6,3 x 0,8 mm
Plage de mesure de pression
0 - 5 bars et 0 - 80 PSI
