Trasmettitore a pressione VDO 0-10 Bar – 1/8-27 NPTF
100,76 €
(Tasse incl.)
83,27 € fiscali ecc.
Numero di parte:
VDO 360-081-039-003C
- Intervallo di pressione: 0 a 10 bar
- Thread: 1/8 - 27 NPTF
- Intervallo di resistenza del mittente: 10 - 184 Ohm
- Segnale del sensore: ritorno isolato a 2 poli
- Contatto di avviso: 0,80 Bar ± 0,15 Bar
Informazioni logistiche:
- Codice Ean: 4103590691415
- Peso: 0.20kg
Descrizione del mittente della pressione dell'olio del motore:
VDO 360 081 039 003C Specifiche tecniche complete:
Caratteristiche meccaniche:
| Intervallo di misurazione della pressione: | 0 - 10 Bar 0 - 145 PSI 0 - 1000 KPa |
| Pressione massima: | 30 Bar in 2 secondi |
| Thread: | 1/8 - 27 NPTF |

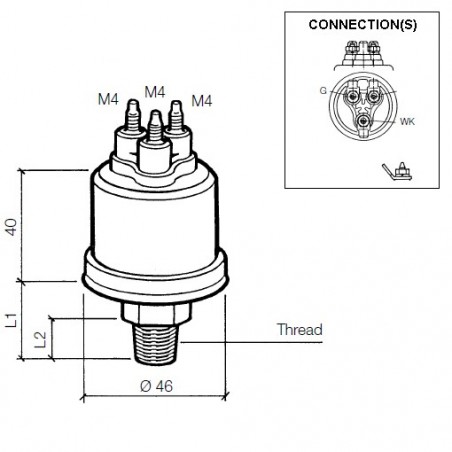

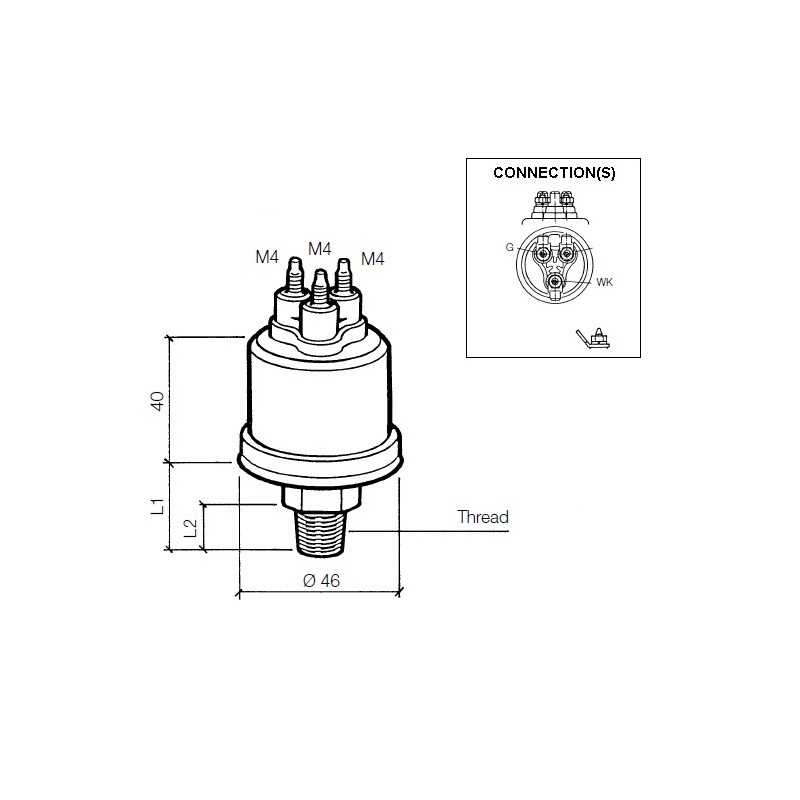

| Filettatura + dado (L1): | 19,5 mm |
| Lunghezza del filo (L2): | 11 mm |
| Coppia: | 30 Nm |
| Temperatura di esercizio: | -25 °C a +100 °C |
| Mezzo di pressione: | Olio - Carburante - Aria |
Caratteristiche elettriche:
| Tensione di funzionamento: | 6 - 24 V DC |
| Gamma resistenze: | 10 - 184 Ohm |
| Segnale del sensore di pressione: | Ritorno isolato bipolare. |
| Contatto di avvertimento: | 0,80 Bar ± 0,15 Bar |
| Avviso capacità di commutazione dei contatti: | Massima potenza non induttiva di 5 Watt |
| Avviso funzionalità di contatto: | Chiude con la pressione in calo |
| Connettore del trasmettitore a pressione: | M4 AMP Maschio 6,3 x 0,8 mm 50° |
| Connettore di contatto di avviso: | M4 AMP Maschio 6,3 x 0,8 mm 50° |
Schede tecniche e tabelle:
| Catalogo di Elettronica Veicolare VDO 2014: | Pagine 128 - 129 |
| Tipo di connessione: | B |
| Tabelle VDO En Du Pressure Senders: | Tabella 4 della scheda tecnica VDO |
Pacchetto retail:
- Trasmettitore a pressione VDO 360 081 039 003C
- I sensori VDO sono - salvo diversa indicazione - consegnati senza materiale di collegamento
360-081-039-003C
Scheda tecnica
- Categoria
- Trasmittenti a pressione
- Segnale analogico
- 10 - 184 Ohm
- Tensione di funzionamento
- 6 - 24 Volt DC
- Stato della parte - Tempi di consegna
- Ordinabile
- Confezione
- Pacchetto VDO Sensor
- Funzionalità
- Pressione dell'olio motore
- Comunicazione
- Analogico
- Segnale in uscita:
- 10 - 184 Ohm
- Segnale del sensore
- Ritorno isolato
- Connettore sensore
- M4 AMP Maschio 6,3 x 0,8 mm
- Filo
- 1/8" - 27 NPTF maschio
- Contatto di allerta
- 0,80 Bar - Normalmente chiuso
- Tipo di connettore
- M4 Vlakstekker 6,3 x 0,8 mm
- Connettore di contatto di avviso
- M4 AMP Maschio 6,3 x 0,8 mm
Riferimenti specifici
- ean13
- 4103590691415
VDO 360-081-039-003C
- Intervallo di pressione: 0 a 10 bar
- Thread: 1/8 - 27 NPTF
- Intervallo di resistenza del mittente: 10 - 184 Ohm
- Segnale del sensore: ritorno isolato a 2 poli
- Contatto di avviso: 0,80 Bar ± 0,15 Bar
