VDO Coolant temperature sender 120°C - M14
search
  • VDO Coolant temperature sender 120°C - M14
  • VDO Coolant temperature sender 120°C - M14

Emittente della temperatura del liquido di raffreddamento VDO 120°C - M14

55,07 € (Tasse incl.)

45,51 € fiscali ecc.

Numero di parte:
VDO 323-803-004-007D
  • Intervallo di temperatura: +40 °C a +120 °C
  • Filo: M14 x 1.5
  • Intervallo di resistenza del mittente: 287,4 - 22,7 Ohm
  • Segnale sensore: terra comune a 1 polo
  • Contatto di avviso: 100 ± 6
Informazioni logistiche:
OrdinabileClicca qui per informazioni dettagliate.
  • Codice Ean: 410359094937
  • Peso: 0.08kg
Quantità

Descrizione del mittente della temperatura del liquido refrigerante:

VDO 323 803 004 007D Specifiche tecniche complete:

Caratteristiche meccaniche:

Intervallo di misurazione della temperatura:+40 °C a +120 °C
Temperatura minima - massima di esercizio:-40 °C a +150 °C
Thread:M14 x 1.5

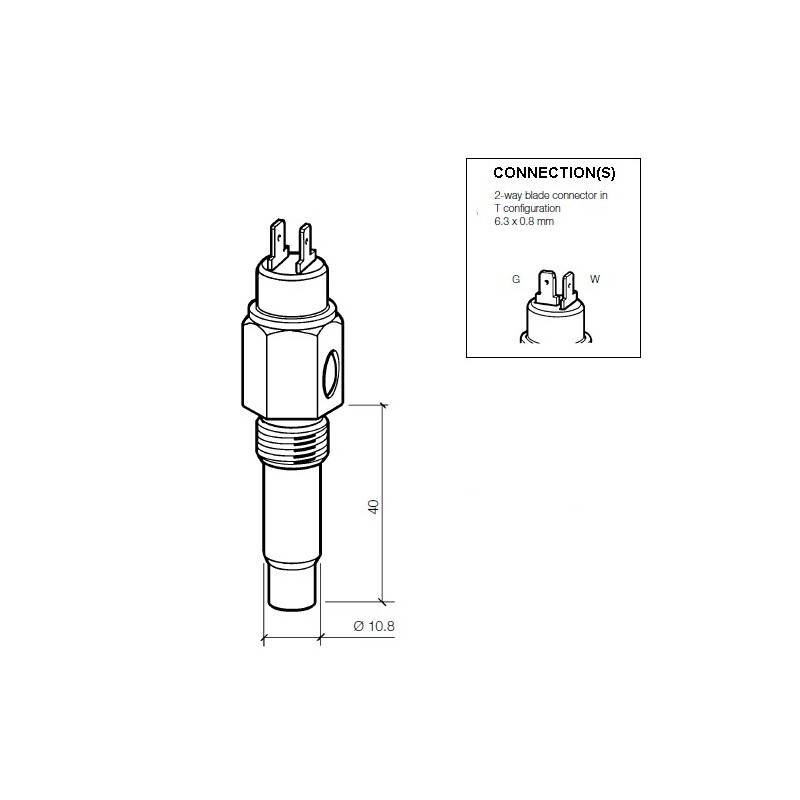

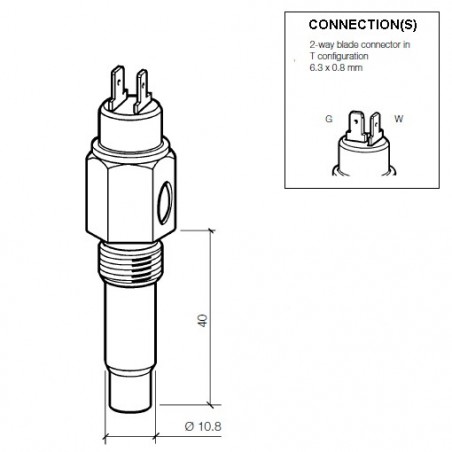

Lunghezza dell'elemento mittente + filo (L):40 mm
Diametro del sensore:10,8 mm
Coppia:20 Nm
Mezzo termico:Liquido di raffreddamento - Acqua - Aria - Olio motore - Olio del cambio - Carburante

Caratteristiche elettriche:

Tensione di funzionamento:6 - 24 V DC
Gamma resistenze:287,4 - 22,7 Ohm
Segnale del sensore di temperatura:Terreno comune monopolo
Contatto di avvertimento:100 ± 6
Avviso capacità di commutazione dei contatti:1,2 - 3 Watt non induttivo
Avviso funzionalità di contatto:Il contatto si chiude con l'aumento della temperatura
Connettore del trasmettitore a temperatura:AMP Modello maschio T 6,3 x 0,8 mm
Connettore di contatto di avviso:AMP Modello maschio T 6,3 x 0,8 mm

Schede tecniche e tabelle:

Catalogo di Elettronica Veicolare VDO 2014:Pagine 142 - 143
Tipo di connessione:B
Tabelle dei mittenti VDO En Du Temperature:Tabella VDO: 1
Temperatura 100 °C > Resistenza:100 °C = 38,47 Ohm ± 2,98 Ohm

Pacchetto retail:

  • Trasmettitore di temperatura VDO 323 803 004 007D
  • I sensori VDO sono - salvo diversa indicazione - consegnati senza materiale di collegamento
VDO Continental I
323-803-004-007D

Scheda tecnica

Categoria
Sensori di temperatura
Segnale analogico
287,4 - 22,7 Ohm
Tensione di funzionamento
6 - 24 Volt DC
Stato della parte - Tempi di consegna
Ordinabile
Confezione
Pacchetto VDO Sensor
Funzionalità
Temperatura del liquido di raffreddamento
Comunicazione
Analogico
Segnale in uscita:
287,4 - 22,7 Ohm
Segnale del sensore
Terreno comune
Connettore sensore
AMP maschio 6,3 x 0,8 mm
Filo
M14 x 1.5 Maschio
Contatto di allerta
100 ± 6
Tipo di connettore
Lama AMP 6,3 x 0,8 mm
Connettore di contatto di avviso
AMP maschio 6,3 x 0,8 mm
Intervallo di misurazione della temperatura
40°C - 120°C e 100°F - 250°F

Riferimenti specifici

ean13
410359094937
