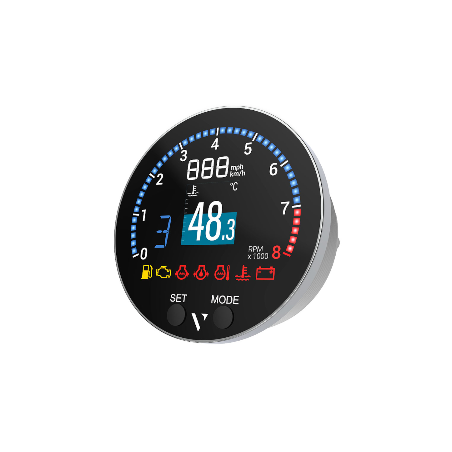

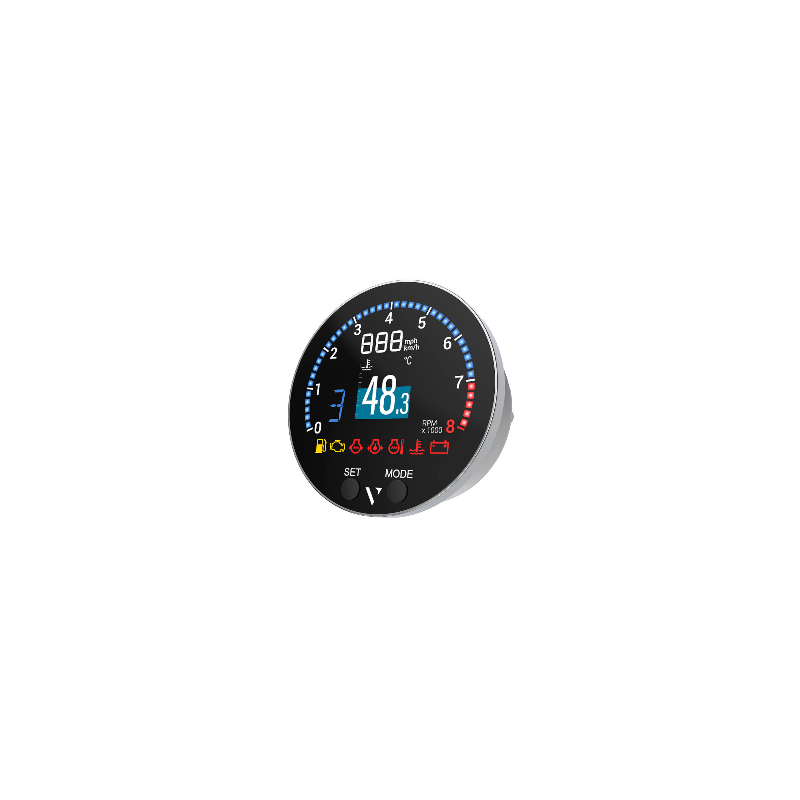

Veratron Kit motore fuoribordo VMH 35 - Display multifunzionale 85 mm 12V
567,49 €
(Tasse incl.)
469,00 € fiscali ecc.
Numero di parte:
Veratron VMH 35 B00085502
- Display ibrido a colori leggibile dal sole di nuova generazione
- Porta Intelligent Battery Sensor (IBS)
- 2x ingresso resistivo analogico (0-400 Ω programmabile)
- Analogico al gateway NMEA 2000
- Ricevitore GNSS integrato ad alte prestazioni
Informazioni logistiche:
- Codice Ean: 7640178729940
- Peso: 0.50kg
Descrizione funzionale Display multifunzione VMH35 (Master):
Veratron Specifiche B00085502 di VMH 35:
Dimensioni e allestimento della Veratron VMH35 B00085502
| Montaggio delle dimensioni - Esterno: | Ø 85mm / 3.375 pollici - Ø100mm / 9,74 pollici |
| Profondità di montaggio: | 65mm / 2,56 pollici |
| Spessore del pannello con dado spinlock: | 1mm - 15mm : 0,4 pollici - 0,59 pollici |
| Spessore del pannello con montaggio dei bulloni per montanti: | Montaggio dei bulloni a perno impossibile |
| Spessore del pannello A filo: | Montaggio a filo non possibile |
| Area attiva: | Ø 83 mm (display a lego ottico) |
| Esposizione centrale: | 36,6mm / 1,44", 128 x 128 Pixel |
| Anello: | Stallo in acciaio inox spazzolato |
| Bottoni: | 2 pulsanti in silicone |
| Temperatura di esercizio: | - 20 °C a 60 °C |
| Temperatura di conservazione: | - 30 °C a 80 °C |
| Plug: | Molex MX-150, 12 perni DeviceNet M12, 5 pin |
Specifiche tecniche Veratron VMH 35 B000855:
| Autonomia RPM: | 0 - 8000 RPM |
| Massimo RPM: | 8000 RPM |
| Tensione di funzionamento: | 12 VDC |
| Intervallo di tensione: | 9 – 16 VDC |
| Consumo energetico: | ≤ 15 mA (modalità normale) ≤ 120 μA (modalità sospensione) |
| Sistemi GNSS: | GPS, GLONASS, Galileo |
| Antenna GNSS: | Integrato, 10 Hz, 72 canali |
| Sensibilità di tracciamento: | 165 dBm |
| Tempo per la prima riparazione (avvio a caldo): | 1 |
| È ora di riparare prima (avviamento a freddo): | Anni '30 |
| Accuratezza della posizione: | 2,5 m |
| Accuratezza della velocità: | 0,05 m/s |
| Precisione della testa: | 0,3° |
| Input VMH35 B00085501 Multi display (Master) | 1x ingresso NMEA 2000 1x LIN bus Ingresso analogico a frequenza 1x (RPM) Ingresso analogico 2x |
| Uscite: | NMEA2000 EasyLink Avviso contatto Max 500mA non induttivo (NO) |
| Obiettivo: | Vetro minerale |
| Classe di protezione: | IP X7 |
| Infiammabilità: | Conforme alla normativa UL94 |
TFT visualizzò dati Veraton VMH-35 B000855:
| Regime del motore (RPM) | Ammetro | Orologio |
| Livello del carburante | Tensione della batteria | Contatore ore (Totale + Viaggio) |
| Consumo di carburante | Stato di carica della batteria | Distanza del viaggio |
| Temperatura del liquido di raffreddamento | Stato di salute della batteria | Carburante totale utilizzato |
| Pressione del liquido di raffreddamento | Autonomia della batteria | Carburante totale |
| Temperatura dell'olio motore | Temperatura della batteria | Livello dell'acqua dolce |
| Pressione dell'olio motore | Allacciatura | Livello delle acque reflue |
| Pressione di sovralimentazione | Posizione GPS | Temperatura dell'acqua di mare |
| Angolo del timone | Percorso Sopra Terra | Profondità |
Dati aggiuntivi visualizzati:
| Regime del motore (RPM) | Posizione del carrello |
| Velocità della barca (SOG o STW) | 6 x Sveglia indicativa |
Contenuto di confezione di Veratron VMH-35 B00085502:
- Veratron VMH35 B000855 Display Multifunzione (Master)
- Capotasto centrale a spinlock 85mm
- Istruzioni per la sicurezza e l'installazione
- Cablaggio B001066
- IBS (Sensore Intelligente della Batteria) B000439
- Adattatore per polo B000684
B00085502
Scheda tecnica
- Dimensione del foro di installazione
- 85 mm - 3 3/8 pollici
- Obiettivo
- Vetro minerale - Anti-annebbiamento
- Categoria
- Strumenti multifunzione
- Applicazione
- Veratron Monitoraggio motore
- Segnale analogico
- 2 ingressi analogici
- Fronte della classe IP
- IPX9K-ISO 20653
- Tensione di funzionamento
- 12 Volt DC
- Stato della parte - Tempi di consegna
- Ordinabile
- Confezione
- Veratron VDO Strumenti
- Funzionalità
- Multifunzione programmabile
- Spia di avvertimento
- Senza
- Comunicazione
- NMEA 2000
Veratron EasyLink 2 - Montaggio
- Dado centrale a spinlock 85mm
- Classe IP posteriore
- IPX9K-ISO 20653 con connettore
- NMEA Standard
- NMEA 2000 - IEC 61162-3
- Tipo di connettore dati
- NMEA 2000 Micro-C M12
- Tipo di connettore di alimentazione
- Molex MX150
- Intervallo di misurazione del tacho
- 0 - 7.000 GIRI/MIN
Riferimenti specifici
- ean13
- 7640178729940
- MPN
- B00085502
Veratron VMH 35 B00085502
- Display ibrido a colori leggibile dal sole di nuova generazione
- Porta Intelligent Battery Sensor (IBS)
- 2x ingresso resistivo analogico (0-400 Ω programmabile)
- Analogico al gateway NMEA 2000
- Ricevitore GNSS integrato ad alte prestazioni
