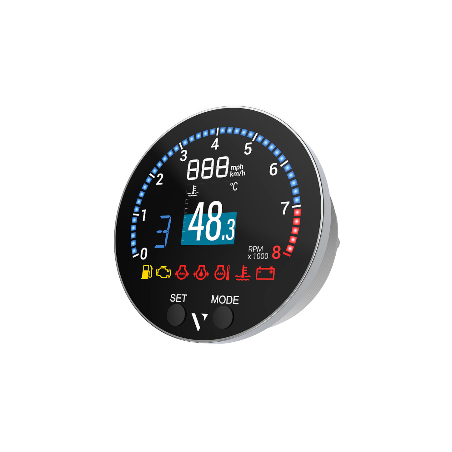

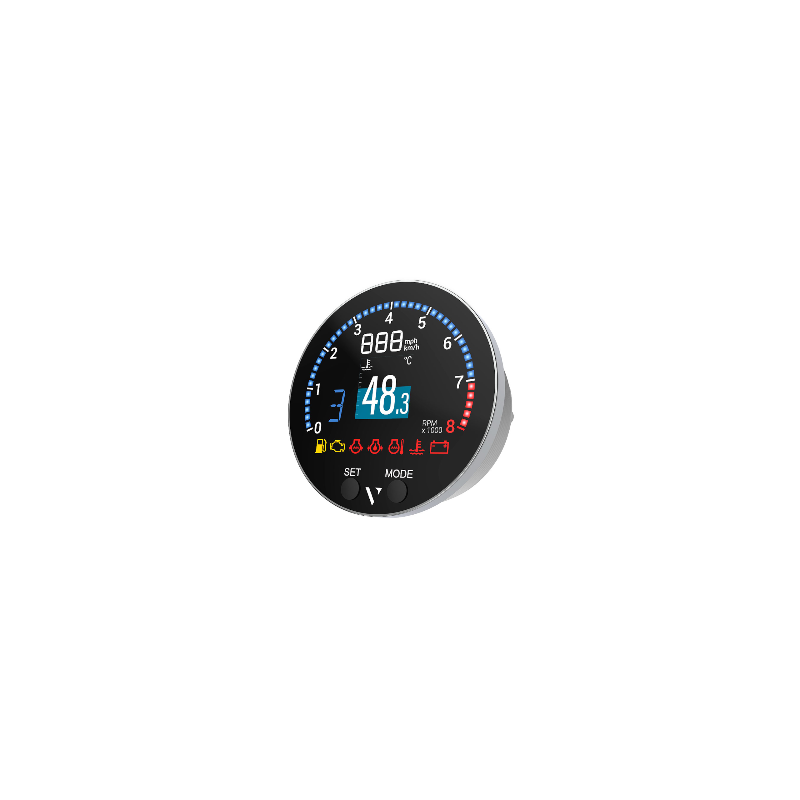

Veratron VMH 35 Outboard Engine Kit – 85 mm wyświetlacz wielofunkcyjny 12V
567,49 €
(brutto)
469,00 € podatk wyłączny.
Numer części:
Veratron VMH 35 B00085502
- Nowa generacja hybrydowego wyświetlacza kolorowego czytelnego na słońcu
- Port Inteligentnego Czujnika Baterii (IBS)
- 2x analogowe wejście rezystancyjne (0-400 Ω programowalne)
- Analog do bramki NMEA 2000
- Zintegrowany wysokowydajny odbiornik GNSS
Informacje logistyczne:
- Kod EAN: 7640178729940
- Waga: 0.50kg
Opis funkcjonalny VMH35 Wyświetlacz wielofunkcyjny (Master):
Veratron VMH 35 B00085502 Szczegóły:
Wymiary i montaż Veratron VMH35 B00085502
| Wymiary montażu - zewnętrzne: | Ø 85mm / 3 375 cali - ø100 mm / 9,74 cala |
| Głębokość montażu: | 65mm / 2,56 cala |
| Grubość panelu z nakrętką spinlock: | 1mm - 15mm : 0,4 cala - 0,59 cala |
| Grubość panelu przy montażu do słupków: | Montaż na nie jest możliwy |
| Grubość paneli w zaciśniętym stanie: | Montaż na płycie nie jest możliwy |
| Aktywny obszar: | Ø 83 mm (optycznie połączony wyświetlacz) |
| Centralny wyświetlacz: | 36,6mm / 1,44", 128 x 128 pikseli |
| Pierścionek: | Szczotkowana nierdzewna stee |
| Guziki: | 2 silikonowe przyciski |
| Temperatura pracy: | - 20 °C do 60 °C |
| Temperatura przechowywania: | - 30 °C do 80 °C |
| Wtyczki: | Molex MX-150, 12 pinów DeviceNet M12, 5 pinów |
Specyfikacje techniczne Veratron VMH 35 B000855:
| Zakres obrotów: | 0 - 8000 obr./min |
| Maksymalne obroty: | 8000 obr./min |
| Napięcie robocze: | 12 VDC |
| Zakres napięcia: | 9 – 16 VDC |
| Zużycie energii: | ≤ 15 mA (tryb normalny) ≤ 120 μA (tryb uśpienia) |
| Systemy GNSS: | GPS, GLONASS, Galileo |
| Antena GNSS: | Zintegrowany, 10 Hz, 72 kanały |
| Czułość śledzenia: | 165 dBm |
| Czas na pierwszą naprawę (gorący start): | 1 |
| Czas na pierwszą naprawę (zimny start): | Lata 30. |
| Dokładność pozycji: | 2,5m |
| Dokładność prędkości: | 0,05m/s |
| Dokładność kursu: | 0,3° |
| Wejście VMH35 B00085501 Wielowyświetlacz (Master) | 1x wejście NMEA 2000 1x LIN bus Wejście analogowe o częstotliwości 1x (RPM) 2x Wejście analogowe |
| Efekty: | NMEA2000 EasyLink Ostrzeżenie kontakt: Max 500mA nieindukcyjny (NO) |
| Obiektyw: | Szkło mineralne |
| Klasa ochrony: | IP X7 |
| Palność: | Zgodność z UL94 |
TFT wyświetlał dane Veraton VMH-35 B000855:
| Obrot silnika (RPM) | Amperometr | Zegar |
| Poziom paliwa | Napięcie baterii | Licznik godzin (całość + podróż) |
| Zużycie paliwa | Stan naładowania baterii | Dystans podróży |
| Temperatura chłodzenia | Stan zdrowia baterii | Całkowite zużycie paliwa |
| Ciśnienie płynu chłodzącego | Autonomia baterii | Całkowite paliwo |
| Temperatura oleju silnikowego | Temperatura baterii | Poziom słodkowodny |
| Ciśnienie oleju silnikowego | Wersja | Poziom ścieków |
| Ciśnienie doładowania | Pozycja GPS | Temperatura wody morskiej |
| Kąt steru kierunku | Trasa nad ziemią | Głębokość |
Dodatkowe wyświetlane dane:
| Obrot silnika (RPM) | Pozycja przełożenia |
| Prędkość łodzi (SOG lub STW) | 6 x Alarm telltales |
Zawartość opakowania Veratron VMH-35 B00085502:
- Veratron VMH35 B000855 Wyświetlacz wielofunkcyjny (Master)
- Centralna nakrętka spinlock 85 mm
- Instrukcje bezpieczeństwa i instalacji
- Wiązka przewodów B001066
- IBS (Inteligentny Czujnik Baterii) B000439
- Adapter do słupa B000684
B00085502
Karta katalogowa
- Rozmiar otworu montażowego
- 85 mm - 3 3/8 cala
- Soczewka
- Szkło mineralne – Antymgielne
- Kategoria
- Instrumenty wielofunkcyjne
- Zastosowanie
- Veratron Monitorowanie silnika
- Sygnał analogowy
- 2 Wejścia analogowe
- Front klasy IP
- IPX9K-ISO 20653
- Napięcie robocze
- 12 V DC
- Status części - Czas dostawy
- Można zamówić
- Opakowanie
- Veratron Detaliczny sprzęt VDO
- Funkcjonalność
- Programowalność wielofunkcyjna
- Kontrolka ostrzegawcza
- Bez
- Komunikacja
- NMEA 2000
Veratron EasyLink 2 - Montaż
- Centralna siodełka spinlock 85mm
- Tył klasy IP
- IPX9K-ISO 20653 z konektorem
- NMEA Standard
- NMEA 2000 - IEC 61162-3
- Typ złącza danych
- NMEA 2000 Micro-C M12
- Typ złącza zasilacza
- Molex MX150
- Zakres pomiarów tchochotechniki
- 0 - 7,000 OBR./MIN
Konkretne odniesienia
- EAN13
- 7640178729940
- MPN
- B00085502
Veratron VMH 35 B00085502
- Nowa generacja hybrydowego wyświetlacza kolorowego czytelnego na słońcu
- Port Inteligentnego Czujnika Baterii (IBS)
- 2x analogowe wejście rezystancyjne (0-400 Ω programowalne)
- Analog do bramki NMEA 2000
- Zintegrowany wysokowydajny odbiornik GNSS
