Veratron VMH 35-D - 85 mm Multifunktionale Anzeige 12V - 24V ohne GNSS
330,80 €
(inkl. MwSt.)
273,39 € zzgl. MwSt.
Part-number:
Veratron B00171201
- Sonnenlichttaugliches Farb-Hybrid-Display der neuen Generation
- SAE J1939 CAN-Anschluss
- 4 analoge Eingänge
- EasyLink-Ausgang für bis zu 16 VMH 14 Satelliten
- Analog / CAN zu NMEA 2000 gateway
Logistical information:
- HS Code: 90292010
- Ean Code: 7640190290473
- Weight: 0.50kg
Funktionsbeschreibung VMH35D ohne GNSS Multifunktionsdisplay (Master):
Veratron B00171201 VMH 35-D Spezifikationen:
Abmessungen und Einbau des Veratron VMH35D B00171201:
| Abmessungen Befestigung – Außen | Ø 85 mm / 3,375 Zoll – Ø 100 mm / 9,74 Zoll |
| Einbautiefe: | 65 mm / 2,56 Zoll |
| Plattendicke mit Spinlock-Mutter: | 1 mm – 15 mm: 0,4 Zoll – 0,59 Zoll |
| Plattendicke mit Stehbolzenbefestigung: | Stehbolzenbefestigung nicht möglich |
| Plattendicke bei bündiger Montage: | Bündige Montage nicht möglich |
| Aktiver Bereich: | Ø 83 mm (optisch gebondetes Display) |
| Zentrales Display: | 36,6 mm / 1,44”, 128 x 128 Pixel |
| Ring: | Gebürsteter Edelstahl |
| Tasten: | 2 Silikontasten |
| Betriebstemperatur: | ‑ 20 °C bis 60 °C |
| Lagertemperatur: | ‑ 30 °C bis 80 °C |
| Stecker: | Molex MX‑150, 12-polig DeviceNet M12, 5-polig |
Technische Daten Veratron VMH 35-D B00171201:
| Drehzahlbereich: | 0 – 3000 oder 4000 U/min (einstellbar) |
| Maximale Drehzahl: | 4000 RPM |
| Betriebsspannung: | 12 / 24 VDC |
| Spannungsbereich: | 9 – 32 VDC |
| Stromverbrauch: | ≤ 150 mA (normalmodus) ≤ 120 μA (Ruhemodus) |
| GNSS-Systeme: | Nein |
| GNSS Antenne: | Nein |
| Aktualisierungsrate: | n/a |
| Kanäle: | n/a |
| Tracking-Empfindlichkeit: | n/a |
| Zeit bis zur ersten Positionsbestimmung (Warmstart): | n/a |
| Zeit bis zur ersten Positionsbestimmung (Kaltstart): | n/a |
| Positionsgenauigkeit: | n/a |
| Geschwindigkeitsgenauigkeit: | n/a |
| Kursgenauigkeit: | n/a |
| Eingänge VMH35 B00171201 Multi-Display (Master) | 1x NMEA 2000-Eingang 1x SAE J1939 CAN-Eingang 2x analoger Frequenzeingang (RPM 0–4 kHz) 2x analoger Eingang resistiv (0-400 ohm) |
| Ausgänge: | NMEA2000 EasyLink bis zu 16 VMH 14 Satelliten Warnkontakt max. 500 mA nicht induktiv (NO) |
| Linse: | Mineral glass |
| Schutzklasse: | IP X7 |
| Entflammbarkeit: | UL94-konform |
Funktionalität Veraton VMH-35D B00171201:
| Motordrehzahl (U/min) | Amperemeter | Uhr |
| Kraftstoffstand | Batteriespannung | Stundenzähler (Gesamt + Tageskilometer) |
| Kraftstoffverbrauch | Ladezustand der Batterie | Tagesstrecke |
| Kühlmitteltemperatur | Zustand der Batterie | Gesamtkraftstoffverbrauch |
| Kühlmitteldruck | Batterieautonomie | Gesamtkraftstoff |
| Motoröltemperatur | Batterietemperatur | Frischwasserstand |
| Motoröldruck | Trim | Abwasserstand |
| Ladedruck | GNNS Position | Wasser Temperatur |
| Ruderwinkel | Kurs über Grund | Tiefe |

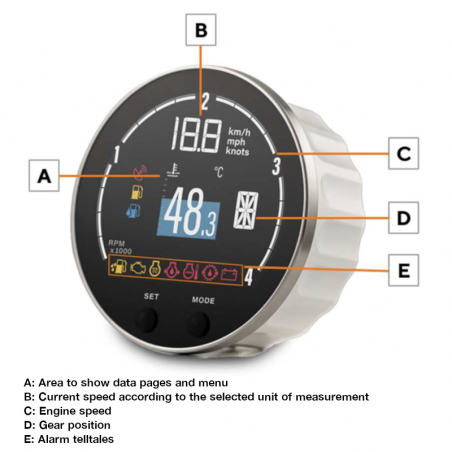

Zusätzlich angezeigte Daten:
| Motordrehzahl (U/min) | Gangposition |
| Bootsgeschwindigkeit (SOG oder STW) | 6 x Alarmanzeigen |
Lieferumfang des Veratron B00171201 VMH-35D ohne GNSS:
- Veratron VMH35D B00171201 Multifunktionsdisplay (Master)
- Zentrale Spinlock-Mutter 85 mm
- Sicherheits- und Installationsanleitung
- Kabelbaum
B00171201
Technische Daten
- Installationslochs
- 85 mm - 3 3/8 Inch
- Anwendung
- Veratron Multifunction
- Artikelstatus - Lieferzeit
- Bestellbar
- NMEA Standard
- NMEA 2000 - IEC 61162-3
- Drehzahl Messbereich
- 0 - 3.000 RPM
0 - 4.000 RPM
Besondere Bestellnummern
- isbn
- 90292010
- ean13
- 7640190290473
- Hersteller-Teilenummer (MPN)
- B00171201
