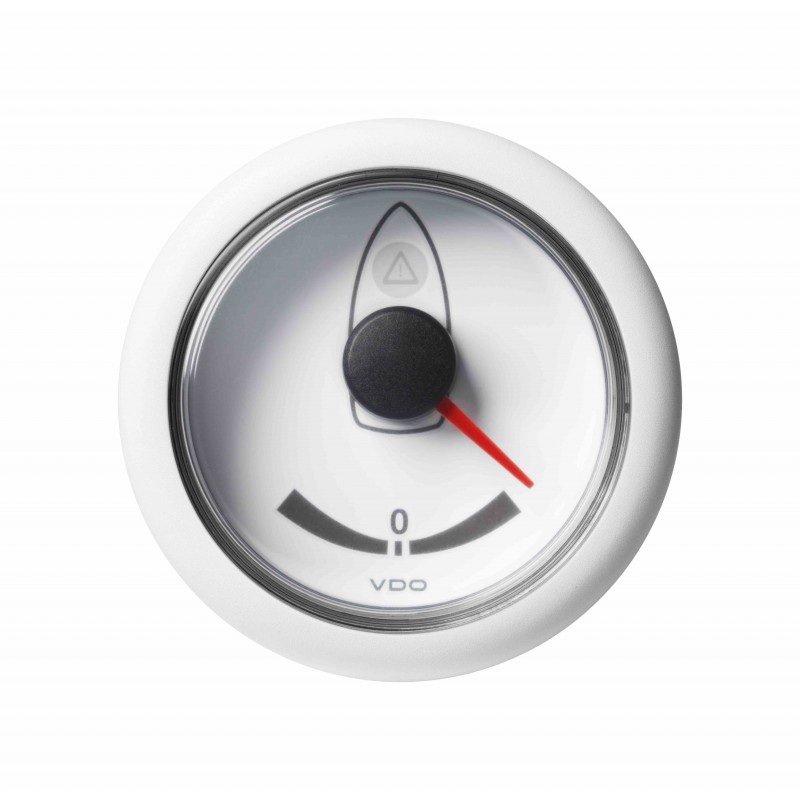

Veratron Indicador de ángulo de timón ViewLine White 52mm
69,35 €
(impuestos inc.)
57,31 € fiscales excl.
Número de parte:
Veratron A2C59514230
- Color: Blanco
- Diámetro del orificio del panel: 52 mm - 2 1/16"
- Alcance: -40° a +40° ángulo de timón
- Objetivo: Dual - Anti-Niebla
- Paquete de venta al público 1 Indicador de ángulo de timón
Información logística:
- Código Ean: 7640178723238
- Peso: 0.45kg
Descripción ViewLine Indicador de ángulo del timón:
Veratron ViewLine A2C59514230 especificaciones técnicas completas:
Tamaños y montaje:
| Diámetro de instalación (agujero) y diámetro exterior: | 52 mm - 2 1/16 de pulgada y 59 mm - 2 1/3 de pulgada |
| Profundidad de instalación: | 50 mm |
| Altura de bloqueo con la tuerca de spinlock: | 0,5 mm - 20 mm |
| Altura de bloqueo con soporte: | 2 mm - 15 mm (opcional) |
| Montaje empotrado: | Equipamiento opcional A2C59510864 |
Funcionalidad:
| Rango de ángulo del timón: | -40° a +40° |
| Señal de entrada del sensor medidor del timón: | Veratron 440-102-001-001D Emisor de ángulo del timón 3-180 Ohm |
| Precisión: | < 4 % de la lectura a escala completa de la escuela |
| Conexión: | Conector MQS de 8 y 14 pines de Hirschmann |
Fuente de alimentación:
| Voltaje de funcionamiento: | 8 a 32 V CC |
| Consumo actual: | < 140 mA incluyendo LED de advertencia |
| Protección contra polaridad inversa: | Sí - 5 minutos |
| Protección contra cortocircuitos: | Sí - 1 minuto |
Marcador y puntero:
| Ángulo de deflexión: | 80° |
| Color de la esfera: | Blanco |
| Iluminación de la esfera: | Retroiluminación LED ámbar 605nm |
| Puntero: | Retroiluminación LED roja |
| LED de advertencia: | Rojo (632nm) |
| Programación: | Veratron Kit de software USB |
Diseño:
| Modelo: | Veratron ViewLine Marine |
| Lente: | Dual - Antirreflejo - Anti-Niebla |
| Bisel estándar: | Blanco redondo (intercambiable) |
Protección y normas:
| Clase de protección frontal: | IP67 (IEC 60529) |
| Clase de protección trasera: | IP52 |
| Humedad relativa: | Máximo 95% |
| Temperatura de funcionamiento: | -30°C a +80°C (bisel de plástico) |
| Estándar CE: | Sí |
| Certificación DNV GL: | Sí |
| Choque mecánico continuo: | 25G - 6ms - 1Hz |
| Descarga mecánica de descarga única | 100G - 11ms |
| Prueba de caída libre: | 1 metro - 3x |
| Ralentizante de llama en la vivienda: | UL94-VD |
Paquete de venta al público:
- Veratron Indicador de ángulo de timón blanco A2C53417229 ViewLine
- Tuerca de bloqueo de spinlock
- Bisel redondo blanco (intercambiable)
- Cable adaptador con conector Hirschmann MQS de 8 pines
- Sello de goma
- Código QR
- Instrucciones de seguridad y manual de instalación
- Veratron Emisor de ángulo del timón 440-102-001-001D no incluido
A2C59514230
Hoja técnica
- Tamaño del orificio de instalación
- 52 mm - 2 1/16 de pulgada
- Color
- Dial blanco
- Lente
- Doble antiniebla de plástico
- Modelo de bisel
- Ronda blanca
- Rango de medición
- 40° - 0 - 40°
- Categoría
- Indicadores de ángulo del timón
- Serie
- Veratron ViewLine Retail
- Aplicación
- Veratron Navegación
- Señal analógica
- 3 - 180 Ohm
- Frente de la clase IP
- IP67-IEC 60529
- Voltaje de funcionamiento
- 12 - 24 voltios DC Tyco 8-pines
- Estado de la pieza - Tiempo de entrega
- Ordenable
- Embalaje
- Veratron VDO Instrumentos
- Funcionalidad
- Ángulo del timón
- Bezel intercambiable
- Sí - Clip
- Luz de advertencia
- LED rojo - Control vía + y -
- Comunicación
- Analógico
- Escala de esfera
- Soltero
- Tipo de conector
- MQS de 8 pines Tyco
- Montaje
- Tuerca central de bloqueo de spinlock 52mm
- Iluminación de esfera
- LED ámbar no regulable
- Parte trasera de la Clase IP
- IP52-IEC 60529
- Color del puntero
- Puntero rojo - Retroiluminación roja
