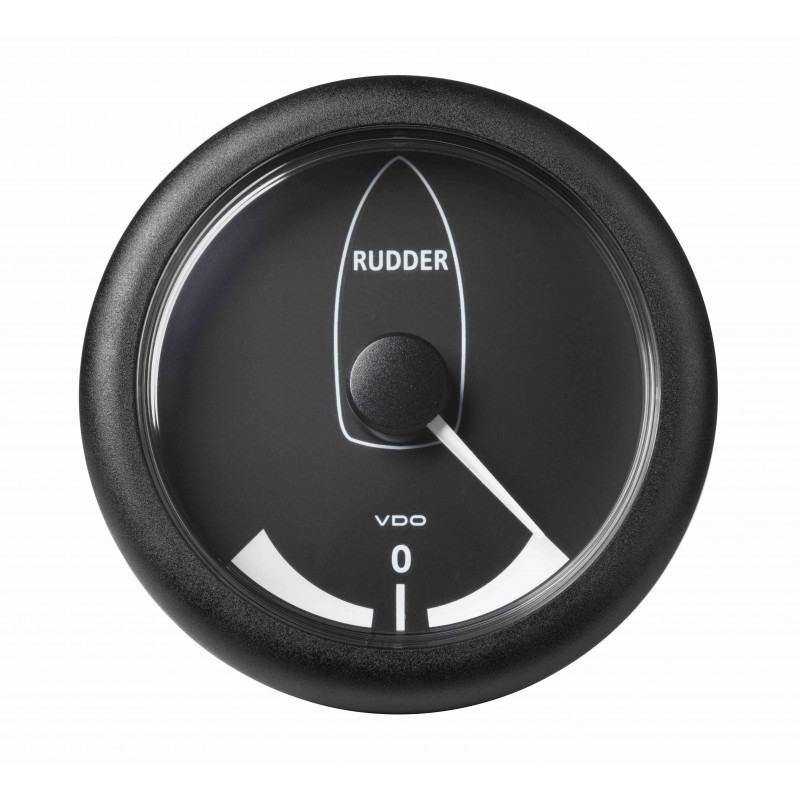

Veratron Indicador de ángulo de timón ViewLine Negro 85mm
133,10 €
(impuestos inc.)
110,00 € fiscales excl.
Número de parte:
Veratron A2C59512410
- Color: Negro
- Diámetro del orificio del panel: 85 mm - 3 3/8"
- Alcance: -45° a +45° ángulo de timón
- Objetivo: Dual - Anti-Niebla
- Paquete de venta al público 1 Indicador de ángulo de timón
Información logística:
- Código Ean: 7640178722279
- Peso: 0.53kg
Descripción ViewLine Indicador de ángulo del timón:
Veratron ViewLine A2C59512410 especificaciones técnicas completas:
Tamaños y montaje:
| Diámetro de instalación (agujero) y diámetro exterior: | 85 mm - 3 3/8 pulgadas y 93 mm - 3 2/3 pulgadas |
| Profundidad de instalación: | 50 mm |
| Altura de bloqueo con la tuerca de spinlock: | 0,5 mm - 20 mm |
| Altura de bloqueo con soporte: | 2 mm - 15 mm (opcional) |
| Montaje empotrado: | Equipamiento opcional A2C59510864 |
Funcionalidad:
| Rango de ángulo del timón: | -45° a +45° |
| Señal de entrada del sensor medidor del timón: | Veratron 440-102-001-001D Emisor de ángulo del timón 3-180 Ohm |
| Precisión: | ± 2,5% de la lectura a escala completa |
| Conexión: | Conector MQS de 8 y 14 pines de Hirschmann |
Fuente de alimentación:
| Voltaje de funcionamiento: | 8 a 32 V CC |
| Consumo actual: | < 175 mA incluyendo LED de advertencia |
| Protección contra polaridad inversa: | Sí - 1 minuto |
| Protección contra cortocircuitos: | Sí - 1 minuto |
Marcador y puntero:
| Ángulo de deflexión: | 90° |
| Color de la esfera: | Negro |
| Iluminación de la esfera: | Retroiluminación LED ámbar 605nm |
| Puntero: | Retroiluminación LED blanca |
| LED de advertencia: | Rojo (632nm) |
| Programación: | Veratron Kit de software USB |
Diseño:
| Modelo: | Veratron ViewLine Marine |
| Lente: | Dual - Antirreflejo - Anti-Niebla |
| Bisel estándar: | Negro redondo (intercambiable) |
Protección y normas:
| Clase de protección frontal: | IP67 (IEC 60529) |
| Clase de protección trasera: | IP52 |
| Humedad relativa: | Máximo 95% |
| Temperatura de funcionamiento: | -30°C a +80°C (bisel de plástico) |
| Estándar CE: | Sí |
| Certificación DNV GL: | Sí |
| Choque mecánico continuo: | 25G - 6ms - 1Hz |
| Descarga mecánica de descarga única | 100G - 11ms |
| Prueba de caída libre: | 1 metro - 3x |
| Ralentizante de llama en la vivienda: | UL94-VD |
Paquete de venta al público:
- Veratron Indicador de ángulo de timón negro A2C53194714 ViewLine
- Tuerca de bloqueo de spinlock
- Bisel redondo negro (intercambiable)
- Cable adaptador con conector Hirschmann MQS de 8 y 14 pines
- Sello de goma
- Código QR
- Instrucciones de seguridad y manual de instalación
- Veratron Emisor de ángulo del timón 440-102-001-001D no incluido
A2C59512410
Hoja técnica
- Tamaño del orificio de instalación
- 85 mm - 3 3/8 pulgadas
- Color
- Dial negro
- Lente
- Doble antiniebla de plástico
- Modelo de bisel
- Redonda negra
- Rango de medición
- 45° - 0 - 45°
- Categoría
- Indicadores de ángulo del timón
- Serie
- Veratron ViewLine Retail
- Aplicación
- Veratron Navegación
- Señal analógica
- 3 - 180 Ohm
- Frente de la clase IP
- IP67-IEC 60529
- Voltaje de funcionamiento
- 12 - 24 voltios DC Tyco 8-pines
- Estado de la pieza - Tiempo de entrega
- Eliminado progresivamente - A petición
- Embalaje
- Veratron VDO Instrumentos
- Funcionalidad
- Ángulo del timón
- Bezel intercambiable
- Sí - Clip
- Luz de advertencia
- LED rojo - Programable
- Comunicación
- Analógico
- Escala de esfera
- Soltero
- Tipo de conector
- MQS Tyco de 8 y 14 pines
- Montaje
- Tuerca central de bloqueo de 85mm
- Iluminación de esfera
- LED ámbar no regulable
- Parte trasera de la Clase IP
- IP52-IEC 60529
- Color del puntero
- Puntero blanco - Luz de fondo blanca
Referencias específicas
- ean13
- 7640178722279
Veratron A2C59512410
- Color: Negro
- Diámetro del orificio del panel: 85 mm - 3 3/8"
- Alcance: -45° a +45° ángulo de timón
- Objetivo: Dual - Anti-Niebla
- Paquete de venta al público 1 Indicador de ángulo de timón
