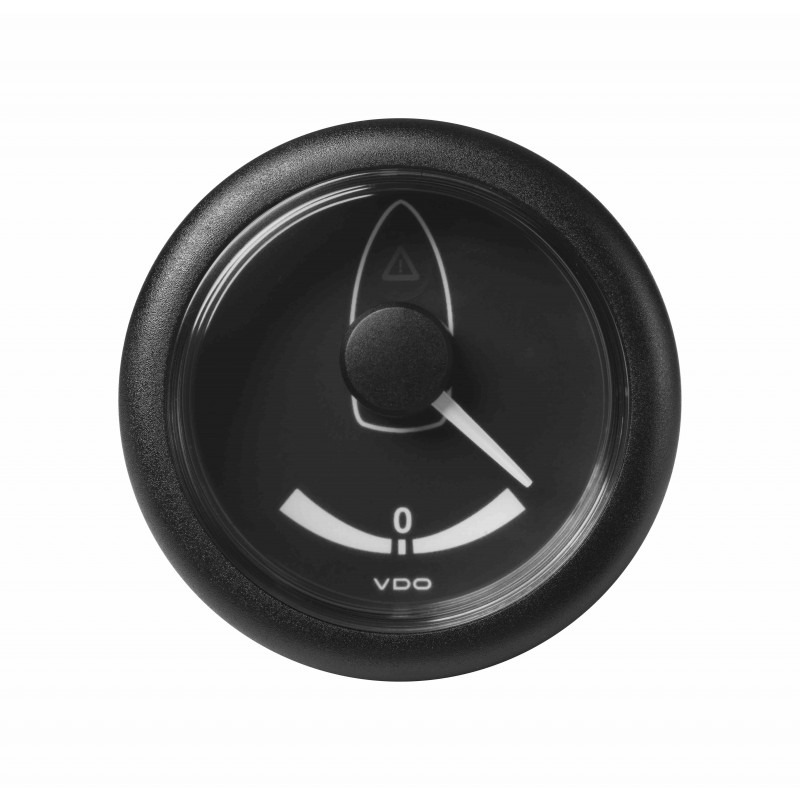

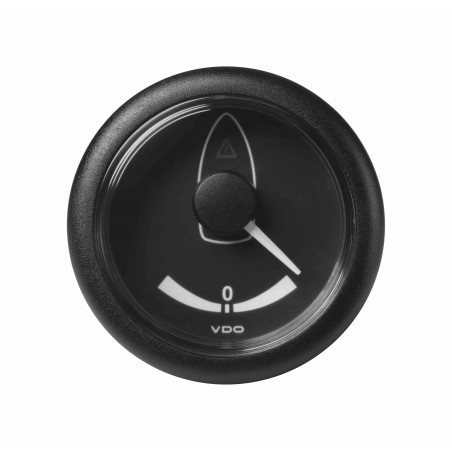

Veratron ViewLine - Indicateur d’angle noir de gouvernail 52 mm - DLRB 12-24V
69,35 €
TTC
57,31 € fiscalité ex.
Numéro de pièce :
Veratron A2C59514154
- Couleur : Noir
- Diamètre du trou du panneau : 52 mm - 2 1/16"
- Portée : -40° à +40° angle de gouvernail
- Objectif : Double - Anti-Embrouillard
- Pack de détail 1 jauge d’angle de gouvernail
Informations logistiques :
- Poids : 0.25kg
Description ViewLine Indicateur d’angle de gouvernail :
Veratron ViewLine A2C59514154 spécifications techniques complètes :
Tailles et montage :
| Diamètre d’installation (trou) et diamètre extérieur : | 52 mm - 2 1/16 pouces et 59 mm - 2 1/3 pouces |
| Profondeur d’installation : | 50 mm |
| Hauteur de verrouillage avec l’écrou Spinlock : | 0,5 mm - 20 mm |
| Hauteur de verrouillage avec support : | 2 mm - 15 mm (en option) |
| Encastré : | Équipement optionnel A2C59510864 |
Fonctionnalité :
| Plage d’angle de gouvernail : | -40° à +40° |
| Signal d’entrée du capteur, jauge de gouvernail : | Veratron 440-102-001-001D Émetteur d’angle de gouvernail 3-180 Ohm |
| Précision : | < 4 % de la lecture à l’échelle réelle de la Schaal |
| Lien : | Connecteur MQS Hirschmann 8 & 14 broches |
Alimentation électrique :
| Tension de fonctionnement : | 8 à 32 V CC |
| Consommation actuelle : | < 140 mA avec LED d’avertissement |
| Protection contre la polarité inversée : | Oui - 5 minutes |
| Protection contre les courts-circuits : | Oui - 1 minute |
Cadran et pointeur :
| Angle de déviation : | 80° |
| Couleur du cadran : | Noir |
| Éclairage du cadran : | Rétroéclairage LED ambré 605 nm |
| Pointeur : | Éclairage de fond LED blanc |
| LED d’avertissement : | Rouge (632 nm) |
| Programmation : | Veratron kit logiciel USB |
Conception :
| Modèle : | Veratron ViewLine Marine |
| Objectif : | Double - Anti-reflet - Anti-Embrouillard |
| Lunette standard : | Noir rond (interchangeable) |
Protection et normes :
| Catégorie de protection avant : | IP67 (IEC 60529) |
| Catégorie de protection arrière : | IP52 |
| Humidité relative : | Maximum 95 % |
| Température de fonctionnement : | -30°C à +80°C (Lunette en plastique) |
| Norme CE : | Oui |
| Certification DNV GL : | Oui |
| Chocs mécaniques continus : | 25G - 6ms - 1Hz |
| Choc mécanique unique | 100G - 11ms |
| Test de chute libre : | 1 mètre - 3x |
| Ignifuge du logement : | UL94-VD |
Forfait commercial :
- Veratron ViewLine Indicateur d’angle d’angle de gouvernail noir A2C53417228
- Écrou à spinlock
- Lunette ronde noire (Interchangeable)
- Câble adaptateur avec connecteur Hirschmann MQS 8 broches
- Joint en caoutchouc
- Code QR
- Instructions de sécurité et manuel d’installation
- Veratron Émetteur d’angle de gouvernail 440-102-001-001D non inclus
A2C59514154
Fiche technique
- Taille du trou d’installation
- 52 mm - 2 1/16 pouce
- Couleur
- Cadran noir
- Objectif
- Double anti-embrouillement en plastique
- Modèle à lunette
- Rond noir
- Plage de mesure
- 40° - 0 - 40°
- Catégorie
- Indicateurs d’angle de gouvernail
- Serie
- Veratron ViewLine Retail
- Application
- Veratron Navigation
- Signal analogique
- 3 - 180 Ohm
- Avant de la classe IP
- IP67-IEC 60529
- Tension de fonctionnement
- 12 - 24 Volts DC Tyco 8 broches
- Statut de la pièce - Délai de livraison
- Ordonnance
- Emballage
- Veratron VDO Instruments au détail
- Fonctionnalités
- Angle de gouvernail
- Lunette interchangeable
- Oui - Clip
- Voyant d’alerte
- LED rouge - Contrôle via + et -
- Communication
- Analogique
- Échelle à cadran
- Simple
- Type de connecteur
- MQS Tyco 8-broches
- Montage
- Écrou central à spinlock 52mm
- Éclairage à cadran
- LED ambre non dimmable
- Arrière de la classe IP
- IP52-IEC 60529
- Couleur du pointeur
- Pointeur blanc - Rétroéclairage blanc
