  • VDO Pressure switch 0.90 Bar - M10

Interrupteur de pression VDO 0,90 Bar - M10

Numéro de pièce :

VDO 230-112-003-022C

  • Point de commutation de pression : 0,90 Bar ± 0,15 Bar
  • Fil : M10 x 1 Short effilé
  • Contact se rapproche alors que la pression baisse
  • Interrupteur de pression : terre commune unipolaire
  • Capacité de commutation : 5 watts maximum
Informations logistiques :
Produit abandonnéCliquez ici pour des informations détaillées.
  • Poids : 0.50kg
Article arrêté
Article de remplacement sur demande

Description de l’interrupteur de pression d’huile :

VDO 230 112 003 022C Spécifications techniques complètes :

Caractéristiques mécaniques :

Point de commutation de pression : 0,90 bar ± 0,15 bar
Plage de pression : 0 - 12 Bar
Pression maximale : 30 bars pendant 2 secondes
Fil de discussion : Court-circuit conique M10 x 1

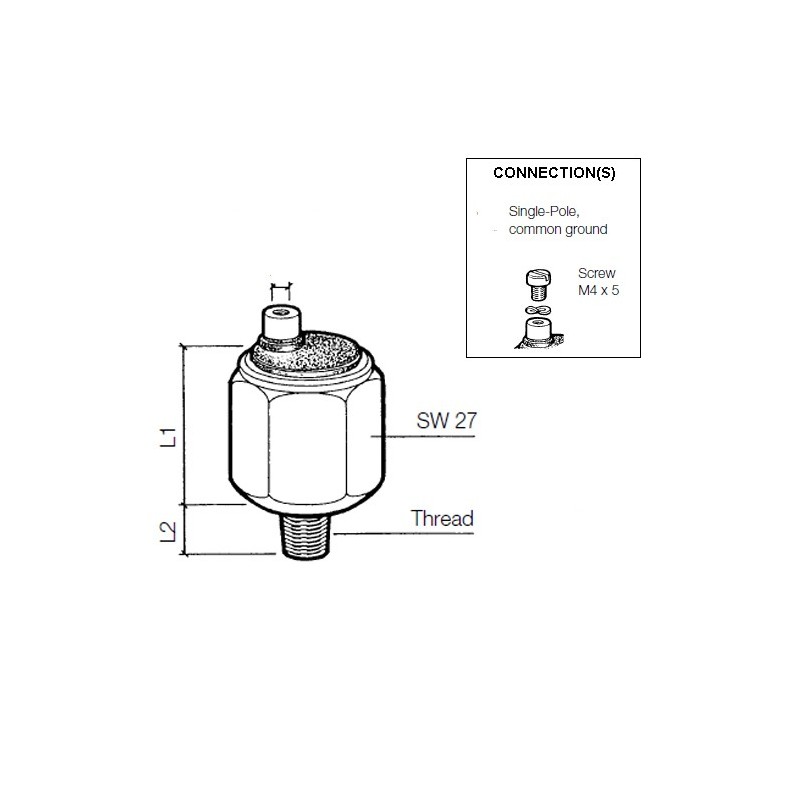

Longueur filetage + écrou (L1) : 26 mm
Longueur du fil (L2) : 11 mm
Couple : 30 Nm
Température de fonctionnement : –25 °C à +120°C
Logement : Hex 27 mm - chambre de contact ventilée
Milieu de pression : Huile - Carburant - Air

Caractéristiques électriques :

Tension de fonctionnement : 6 - 24 V CC
Fonction de commutation : Le contact se ferme lorsque la pression < 0,90 Bar
Signal de l’interrupteur de pression : Terrain commun monopôle
Réponse du contact : Doucement
Capacité de l’interrupteur de pression : Puissance maximale de 5 watts non inductive
Connecteur de pressopression : Vis M4

Datasheets en Tabellen :

Catalogue d’électronique automobile VDO 2014 : Page 131 - 132
Type de connexion : Modèle : 1A7

Forfait commercial :

  • VDO 230 112 003 022C Interrupteur de pression
  • Les capteurs VDO sont - sauf indication contraire - livrés sans matériel de connexion
230-112-003-022C

Fiche technique

Catégorie
Interrupteurs de pression
Signal analogique
Le contact se ferme sous la pression qui descend
Tension de fonctionnement
6 - 24 volts DC
Statut de la pièce - Délai de livraison
Produit abandonné
Emballage
Pack de vente VDO Sensor
Signal capteur
Terrain d’entente
Fil conducteur
M10 x 1 Homme court effilé
Contact d’alerte
0,90 bar - Normalement fermé
