  • VDO Pressure switch 2.00 Bar - M10

Interrupteur de pression VDO 2,00 Bar - M10

Numéro de pièce :
VDO 230-112-004-004C
  • Point de commutation de pression : 2,00 Bar ± 0,20 Bar
  • Fil : M10 x 1 Short effilé
  • Contact se rapproche alors que la pression baisse
  • Interrupteur de pression : terre commune unipolaire
  • Capacité de commutation : 5 watts maximum
Informations logistiques :
Produit abandonnéCliquez ici pour des informations détaillées.
  • Poids : 0.50kg
Article arrêté
Article de remplacement sur demande

Description de l’interrupteur de pression d’huile :

VDO 230 112 004 004C Spécifications techniques complètes :

Caractéristiques mécaniques :

Point de commutation de pression :2,00 Bar ± 0,20 Bar
Plage de pression :0 - 12 Bar
Pression maximale :30 bars pendant 2 secondes
Fil de discussion :Court-circuit conique M10 x 1

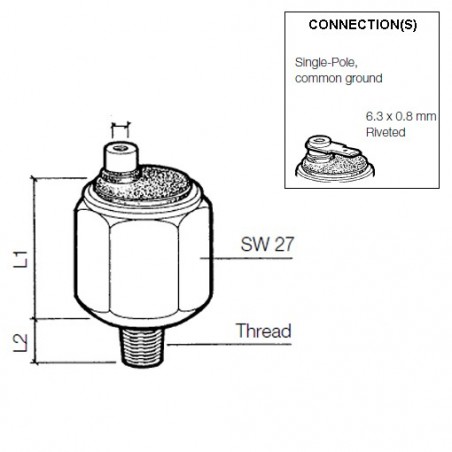

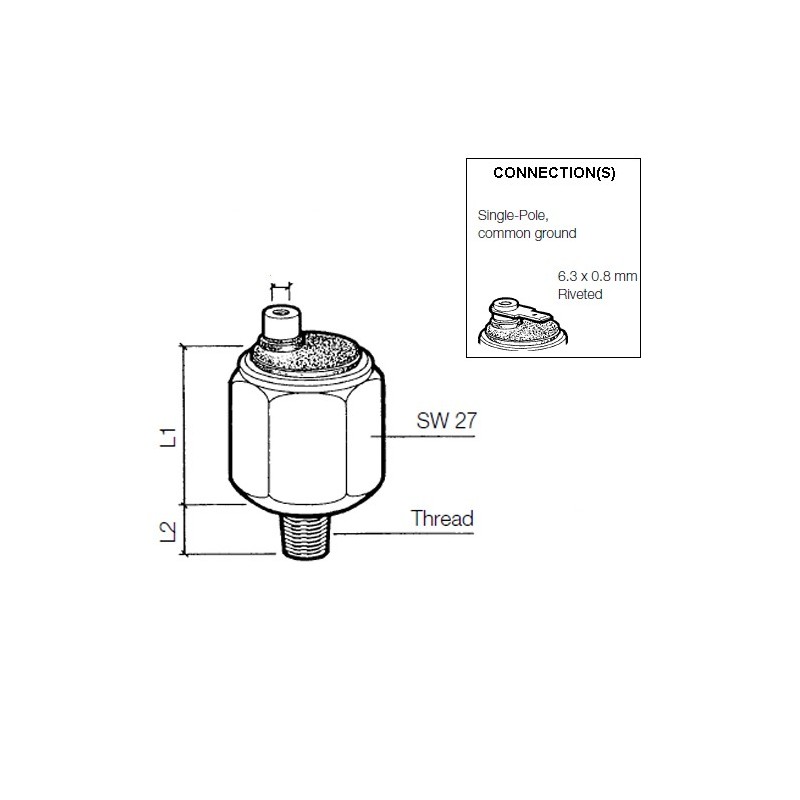

Longueur filetage + écrou (L1) :26 mm
Longueur du fil (L2) :11 mm
Couple :30 Nm
Température de fonctionnement :–25 °C à +120°C
Logement :Hex 27 mm - chambre de contact ventilée
Milieu de pression :Huile - Carburant - Air

Caractéristiques électriques :

Tension de fonctionnement :6 - 24 V CC
Fonction de commutation :Le contact se ferme lorsque la pression < 2,00 Bar
Signal de l’interrupteur de pression :Terrain commun monopôle
Réponse du contact :Doucement
Capacité de l’interrupteur de pression :Puissance maximale de 5 watts non inductive
Connecteur de pressopression :AMP Mâle 6,3 x 0,8 mm 90°

Datasheets en Tabellen :

Catalogue d’électronique automobile VDO 2014 :Page 131 - 132
Type de connexion :Modèle : 1C7

Forfait commercial :

  • Interrupteur de pression VDO 230 112 004 004C
  • Les capteurs VDO sont - sauf indication contraire - livrés sans matériel de connexion
230-112-004-004C

Fiche technique

Catégorie
Interrupteurs de pression
Signal analogique
Le contact se ferme sous la pression qui descend
Tension de fonctionnement
6 - 24 volts DC
Statut de la pièce - Délai de livraison
Produit abandonné
Emballage
Pack de vente VDO Sensor
Signal capteur
Terrain d’entente
Fil conducteur
M10 x 1 Homme court effilé
Contact d’alerte
2,00 bar - Normalement fermé
