Interrupteur de pression VDO 7,00 Bar - 1/8-27 NPTF
Numéro de pièce :
VDO 230-213-002-001C
- Point de commutation de pression : 7,00 Bar ± 0,30 Bar
- Fil : 1/8 - 27 NPTF
- Contact se rapproche alors que la pression baisse
- Interrupteur de pression : retour isolé bipolaire
- Capacité de commutation : 5 watts maximum
Informations logistiques :
- Code Ean : 4103590948922
- Poids : 0.17kg
Description de l’interrupteur de pression d’huile :
VDO 230 213 002 001C Spécifications techniques complètes :
Caractéristiques mécaniques :
| Point de commutation de pression : | 7,00 Bar ± 0,30 Bar |
| Plage de pression : | 0 - 12 Bar |
| Pression maximale : | 30 bars pendant 2 secondes |
| Fil de discussion : | 1/8 - 27 NPTF |

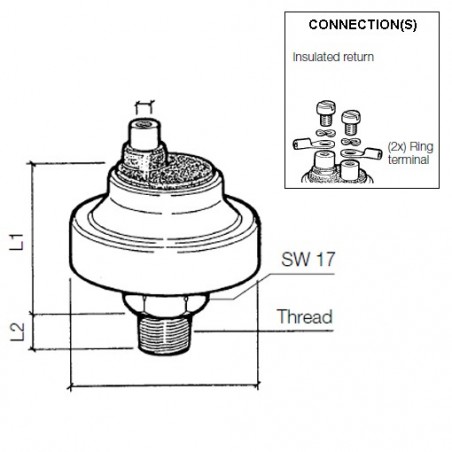

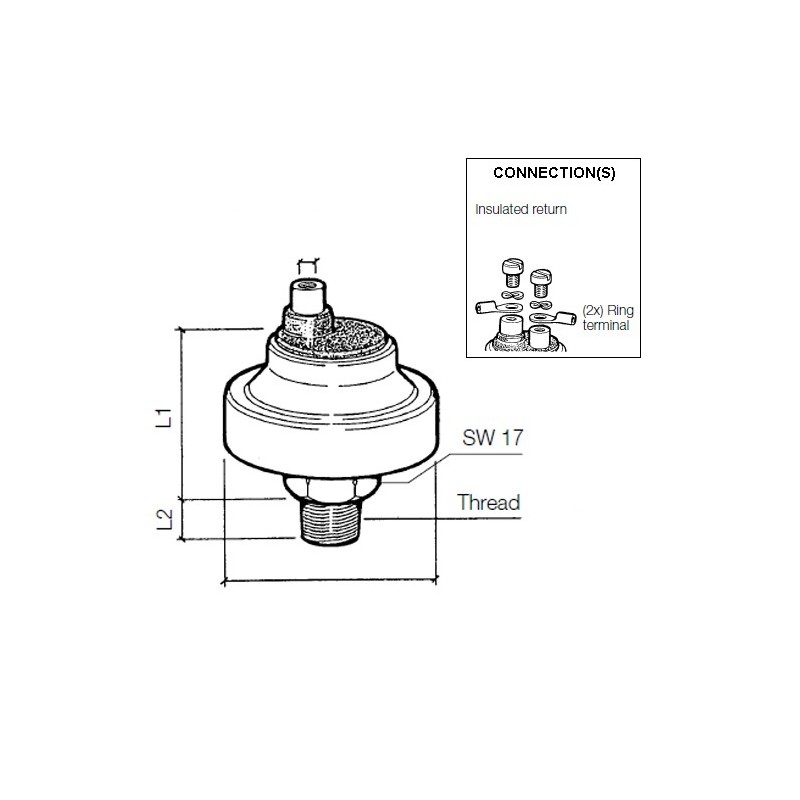

| Longueur filetage + écrou (L1) : | 39 mm |
| Longueur du fil (L2) : | 11 mm |
| Couple : | 30 Nm |
| Température de fonctionnement : | –25 °C à +120°C |
| Logement : | Chambre de contact ronde de 45 mm non ventilée |
| Milieu de pression : | Huile - Carburant - Air |
Caractéristiques électriques :
| Tension de fonctionnement : | 6 - 24 V CC |
| Fonction de commutation : | Le contact se ferme lorsque la pression < 7,00 Bar |
| Signal de l’interrupteur de pression : | Retour isolé bipolaire |
| Réponse du contact : | Doucement |
| Capacité de l’interrupteur de pression : | Puissance maximale de 5 watts non inductive |
| Connecteur de pressopression : | Vis M4 avec borne à anneau (2x) |
Datasheets en Tabellen :
| Catalogue d’électronique automobile VDO 2014 : | Page 133 - 134 |
| Type de connexion : | Modèle : 2E6 |
Forfait commercial :
- Interrupteur de pression VDO 230 213 002 001C
- Les capteurs VDO sont - sauf indication contraire - livrés sans matériel de connexion
230-213-002-001C
Fiche technique
- Catégorie
- Interrupteurs de pression
- Signal analogique
- Le contact se ferme sous la pression qui descend
- Tension de fonctionnement
- 6 - 24 volts DC
- Statut de la pièce - Délai de livraison
- Produit abandonné
- Emballage
- Pack de vente VDO Sensor
- Signal capteur
- Retour isolé
- Fil conducteur
- 1/8" - 27 NPTF mâle
- Contact d’alerte
- Bar à 19h00 - Normalement fermé
Références spécifiques
- EAN-13
- 4103590948922
VDO 230-213-002-001C
- Point de commutation de pression : 7,00 Bar ± 0,30 Bar
- Fil : 1/8 - 27 NPTF
- Contact se rapproche alors que la pression baisse
- Interrupteur de pression : retour isolé bipolaire
- Capacité de commutation : 5 watts maximum
