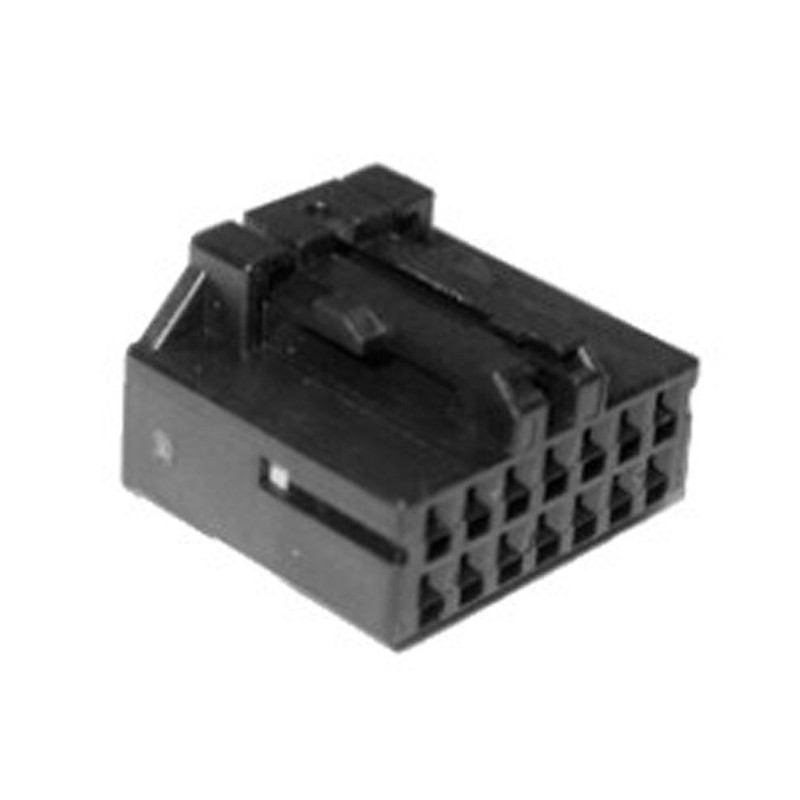

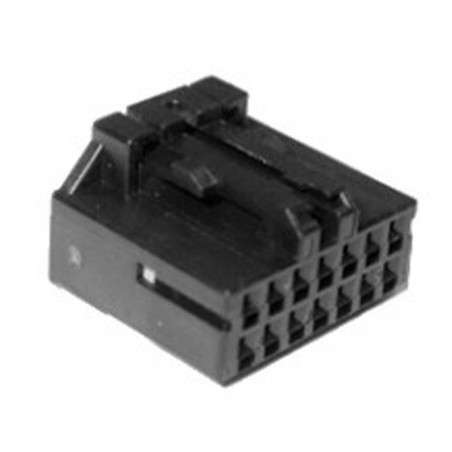

Alloggiamento VDO ViewLine Socket a 14 pin

Descrizione dell'alloggiamento del socket MQS VDO ViewLine:

Gli strumenti VDO ViewLine sono stati eseguiti con un sistema di connettori MQS. Questi connettori sono prodotti da Tyco o Hirschmann. I connettori MQS sono utilizzati su larga scala nell'automotive e nell'industria grazie alla loro affidabilità e semplicità d'uso. A seconda del modello ViewLine, si utilizza un connettore a 8 o 14 pin, MQS, o una combinazione di entrambi. Gli strumenti ViewLine in confezione retail sono forniti completi di connessione MQS. Gli strumenti OEM VDO Viewline sono consegnati senza cavi. La lunghezza del cavo è di circa 50 cm. Il Viewline Ammeters è dotato di due fili extra lunghi per collegare lo shunt esterno. VDO fornisce anche blocchi di connettori separati e pin di connettore per assemblare il proprio cavo. Questo può essere come un set completo di connettori o come parti allentate.

Specifiche del connettore MQS a 14 pin del A2C59510848 VDO:

Caratteristiche dell'alloggiamento della presa:

Accessori e Utensili Tyco:

• Tyco No. 539635-1 Pinza a mano connettori MQS
• Tyco n. 1355718-1 Contatti singoli da 0,14 a 0,22 mm2 placcati in stagno
• Tyco No. 963729-1 Contatti singoli da 0,5 a 0,75 mm2 placcati in stagno
• Tyco No. 539682-2 Utensile per pinza manuale
• Tyco n. 1355717-1 Striscia da 0,14 a 0,22 mm2 placcata in stagno
• Tyco n. 928999-1 Striscia da 0,25 a 0,5 mm2 placcata in stagno
• Tyco n. 963715-1 Striscia da 0,5 a 0,75 mm2 placcata stagno
