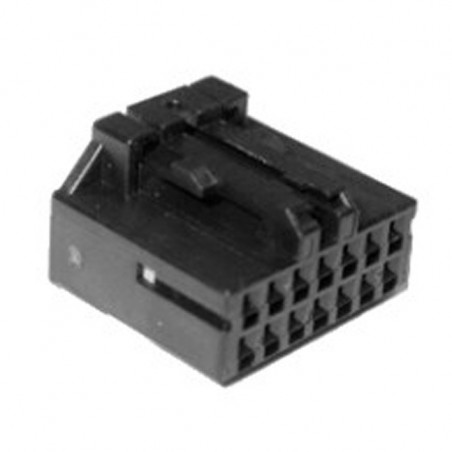

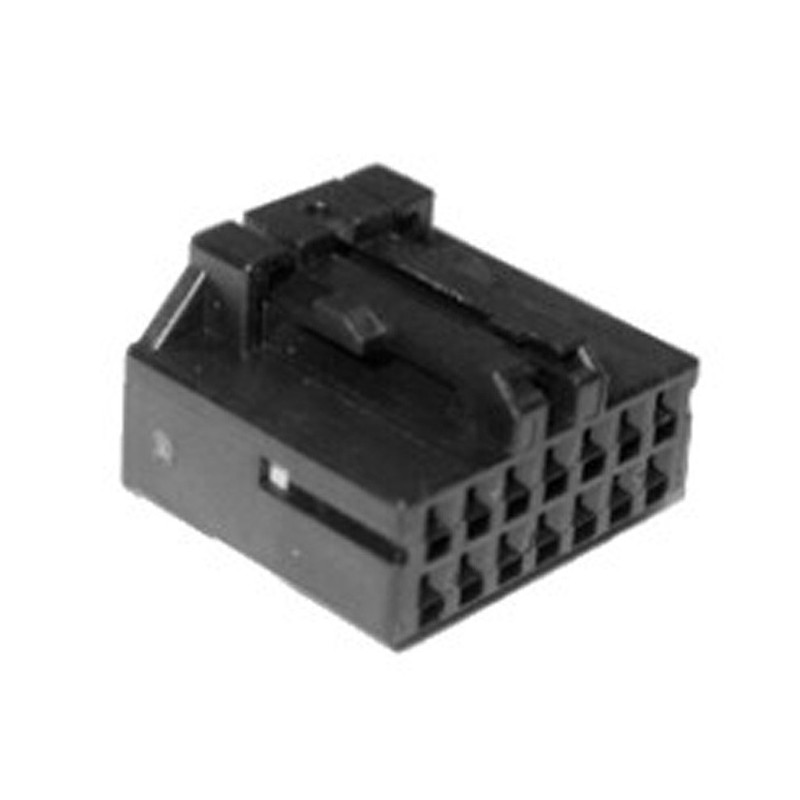

Gniazdo VDO ViewLine z obudową 14-pinową

Opis obudowy gniazda VDO ViewLine MQS:

Instrumenty VDO ViewLine zostały wykonane z systemem złącza MQS. Te złącza są produkowane przez firmy Tyco lub Hirschmann. Złącza MQS są szeroko stosowane w motoryzacji i przemyśle ze względu na swoją niezawodność i prostotę użycia. W zależności od modelu ViewLine stosuje się złącze MQS z 8 lub 14 pinami lub ich kombinację. Instrumenty ViewLine w opakowaniach detalicznych są dostarczane w kompletnie z połączeniem MQS. Instrumenty VDO Viewline OEM są dostarczane bez kabli. Długość przewodu kabla wynosi około 50 cm. Amperomierz Viewline jest wyposażony w dwa ekstra długie przewody do podłączenia zewnętrznego przesyłki. VDO dostarcza także osobne bloki złączek i piny, aby móc samodzielnie złożyć kabel. Może to być kompletny zestaw złączek lub luźne części.

Specyfikacje obudowy złącza VDO A2C59510848 14-pinowego złącza MQS:

Funkcje obudowy gniazda:

Akcesoria i narzędzia Tyco:

• Tyco nr 539635-1 Złącza MQS do szczypiec ręcznych
• Tyco nr 1355718-1 Pojedyncze styki 0,14 do 0,22 mm2 pokryte cyną
• Tyco nr 963729-1 Pojedyncze styki 0,5 do 0,75 mm2 pokryte cyną
• Tyco nr 539682-2 Narzędzie do szczypiec ręcznych
• Tyco nr 1355717-1 Taśma 0,14 do 0,22 mm2 pokryta cyną
• Tyco nr 928999-1 Taśma o średnicy 0,25 do 0,5 mm2 blachowana
• Tyco nr 963715-1 Taśma o średnicy 0,5 do 0,75 mm2 pokryta cyną
