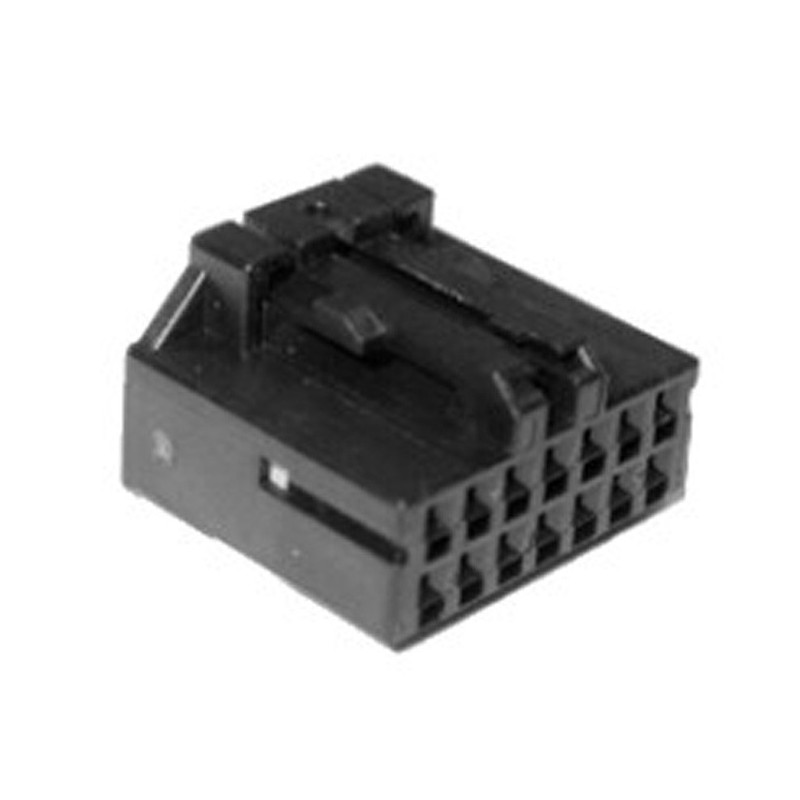

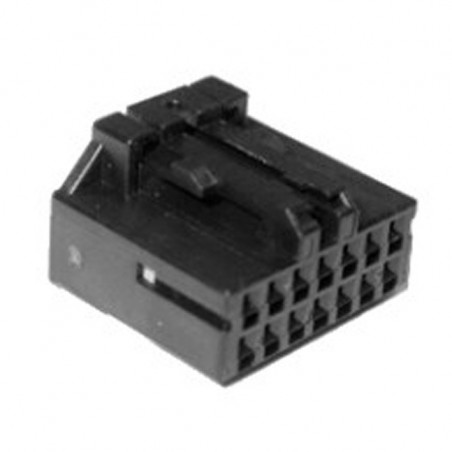

Caixa de socket VDO ViewLine de 14 pinos

Descrição da carcaça do soquete MQS VDO ViewLine:

Os instrumentos VDO ViewLine foram realizados com um sistema de conectores MQS. Estes conectores são fabricados pela Tyco ou Hirschmann. Os conectores MQS são usados em grande escala no setor automóvel e industrial devido à sua fiabilidade e simplicidade de utilização. Dependendo do modelo ViewLine, é utilizado um conector MQS de 8 ou 14 pinos, ou uma combinação de ambos. Os instrumentos ViewLine em embalagem de retalho são fornecidos com ligação MQS. Os instrumentos OEM VDO Viewline são entregues sem cabos. O comprimento do fio do cabo é cerca de 50 cm. O amperímetro Viewline está equipado com dois fios extra longos para ligar o shunt externo. A VDO também fornece blocos de ligação e pinos de ligação separados para montar o seu próprio cabo. Isto pode ser um conjunto completo de conectores ou como peças soltas.

Especificações da carcaça do conector MQS de 14 pinos do VDO A2C59510848:

Características da carcaça do soquete:

Acessórios e Ferramentas Tyco:

• Tyco nº 539635-1 Conector MQS com alicate manual
• Tyco nº 1355718-1 Contactos simples 0,14 a 0,22 mm2 banhados a estanho
• Tyco nº 963729-1 Contactos simples de 0,5 a 0,75 mm2 chapados em estanho
• Tyco nº 539682-2 Ferramenta para alicate manual
• Tyco nº 1355717-1 Tira de 0,14 a 0,22 mm2 chapada em estanho
• Tyco nº 928999-1 Tira de 0,25 a 0,5 mm2 chapada em estanho
• Tyco nº 963715-1 Tira de 0,5 a 0,75 mm2 chapada em estanho
