VDO Oil temperature sender 150°C - M14
search
  • VDO Oil temperature sender 150°C - M14
  • VDO Oil temperature sender 150°C - M14

Continental VDO - Nadajnik temperatury oleju 150°C - M14

Numer części:

VDO 323-801-012-002D

  • Zakres temperatur: +50°C do +150°C
  • Gwint: M14 x 1.5
  • Zakres rezystancji nadajnika: 322,8 - 18,6 Ohm
  • Sygnał czujnika: 1-biegunowe uziemienie wspólne
  • Brak ostrzeżenia kontaktu
Informacje logistyczne:
Można zamówićKliknij tutaj, aby uzyskać szczegółowe informacje.
  • Waga: 0.50kg
Artykuł zakończony
Artykuł zastępczy na życzenie

Opis czujnika temperatury oleju – silnik i skrzynia biegów:

VDO 323 801 012 002D Pełne specyfikacje techniczne:

Cechy mechaniczne:

Zakres pomiaru temperatury: +50°C do +150°C
Minimum - Maksymalna temperatura pracy: -40 °C do +180 °C
Wątek: M14 x 1.5

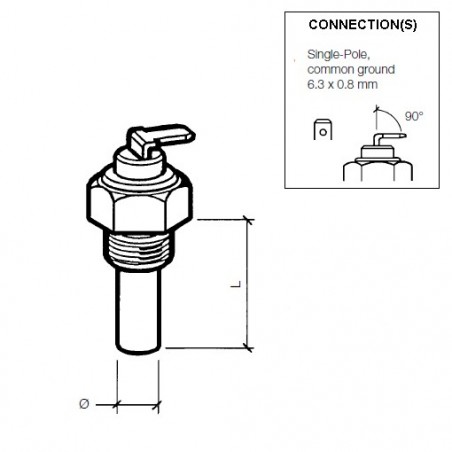

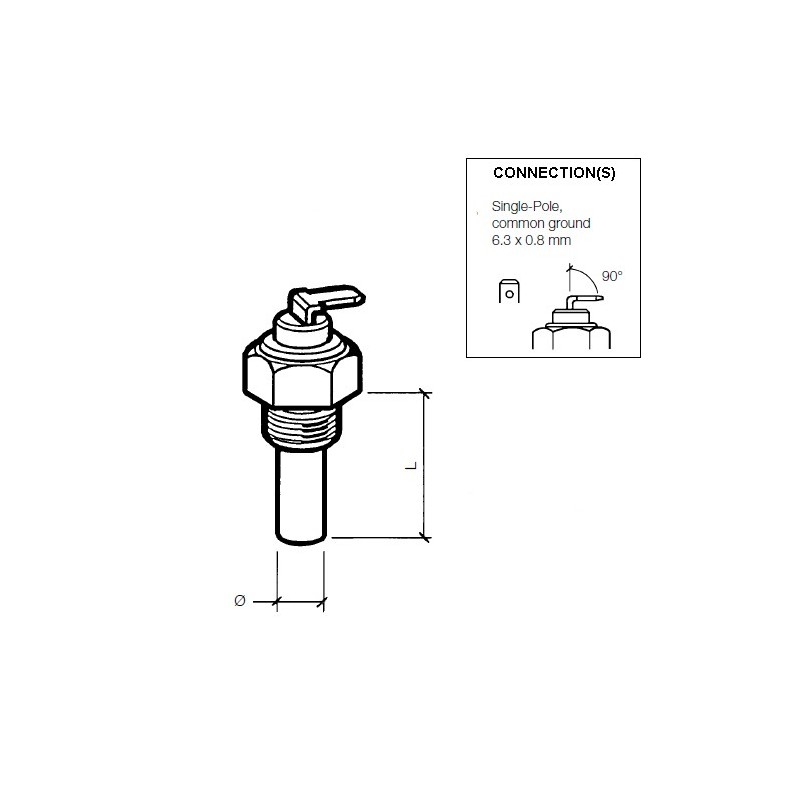

Długość elementu nadawcy + wątek (L): 15 mm
Średnica czujnika: 9 mm
Moment obrotowy: 20 Nm
Ośrodek temperaturowy: Płyn chłodzący - Woda - Powietrze - Olej silnikowy - Olej skrzyni biegów - Paliwo

Funkcje elektryczne:

Napięcie robocze: 6 - 24 V DC
Zakres rezystorów: 322,8 - 18,6 Ohm
Sygnał czujnika temperatury: Wspólna ziemia jednobiegunowa
Kontakt ostrzegawczy: Brak
Opcjonalny kontakt ostrzegawczy: VDO A2C59510886 Makepoint Switch
Złącze czujnika temperatury: AMP Male, 6,3 x 0,8 mm, 90°

Karty katalogowe i tabele:

Katalog elektroniki pojazdów VDO 2014: Strony 136 - 137
Rodzaj połączenia: B
VDO En Du Temperature senders Tables: Tabela VDO: 2
Temperatura 100 °C > Rezystancja: 100 °C = 61,92 Ohm ± 5,49 Ohm

Pakiet detaliczny:

  • VDO 323 801 012 002D Nadajnik temperatury
  • Czujniki VDO są – chyba że zaznaczono inaczej – dostarczane bez materiałów łączących
323-801-012-002D

Karta katalogowa

Kategoria
Czujniki temperatury
Sygnał analogowy
322,8 - 18,6 Ohm
Napięcie robocze
6 - 24 V DC
Status części - Czas dostawy
Można zamówić
Opakowanie
Pakiet detaliczny VDO Sensor
Funkcjonalność
Temperatura oleju
Komunikacja
Analog
Sygnał wyjściowy:
322,8 - 18,6 Ohm
Sygnał czujnika
Wspólna płaszczyzna
Złącze czujnika
AMP Męski 6,3 x 0,8 mm
Wątek
M14 x 1,5 mężczyzna
Typ złącza
Łopatka wzmacniacza 6,3 x 0,8 mm
Zakres pomiarów temperatury
50°C - 150°C oraz 100°F - 300°F

Konkretne odniesienia

MPN
323-801-012-002D
