VDO Coolant temperature sender 120°C - M14
search
  • VDO Coolant temperature sender 120°C - M14
  • VDO Coolant temperature sender 120°C - M14

Czujnik temperatury chłodzenia chłodzącego VDO 120°C - M14

62,94 € (brutto)

52,02 € podatk wyłączny.

Numer części:
VDO 323-803-004-001D
  • Zakres temperatur: +40 °C do +120 °C
  • Gwint: M14 x 1.5
  • Zakres rezystancji nadajnika: 287,4 - 22,7 Ohm
  • Sygnał czujnika: 1-biegunowe uziemienie wspólne
  • Kontakt ostrzegawczy: 100 °C ± 2,5 °C
Informacje logistyczne:
Można zamówićKliknij tutaj, aby uzyskać szczegółowe informacje.
  • Kod EAN: 4103590693464
  • Waga: 0.07kg
Ilość

Opis czujnika temperatury płynu chłodzącego chłodzącego:

VDO 323 803 004 001D Pełne specyfikacje techniczne:

Cechy mechaniczne:

Zakres pomiaru temperatury:+40 °C do +120 °C
Minimum - Maksymalna temperatura pracy:-40 °C do +150 °C
Wątek:M14 x 1.5

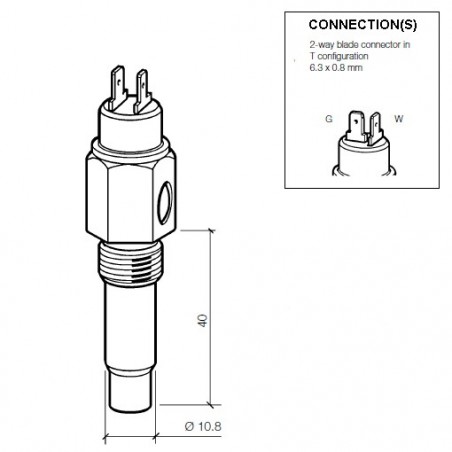

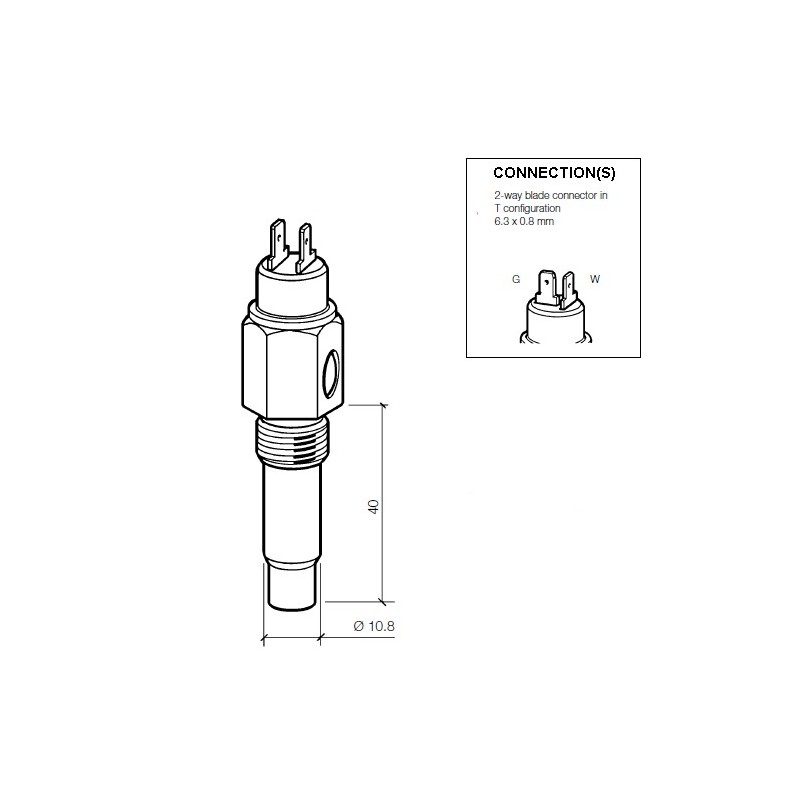

Długość elementu nadawcy + wątek (L):40 mm
Średnica czujnika:10,8 mm
Moment obrotowy:20 Nm
Ośrodek temperaturowy:Płyn chłodzący - Woda - Powietrze - Olej silnikowy - Olej skrzyni biegów - Paliwo

Funkcje elektryczne:

Napięcie robocze:6 - 24 V DC
Zakres rezystorów:287,4 - 22,7 Ohm
Sygnał czujnika temperatury:Wspólna ziemia jednobiegunowa
Kontakt ostrzegawczy:100 °C ± 2,5 °C
Ostrzeżenie o pojemności przełączania kontaktowego:1,2 - 3 waty nieindukcyjne
Ostrzeżenie dotyczące funkcji kontaktowych:Kontakt zamyka się wraz ze wzrostem temperatury
Złącze czujnika temperatury:AMP Męski model T-6,3 x 0,8 mm
Ostrzeżenie: złącze kontaktowe:AMP Męski model T-6,3 x 0,8 mm

Karty katalogowe i tabele:

Katalog elektroniki pojazdów VDO 2014:Strony 142 - 143
Rodzaj połączenia:B
VDO En Du Temperature senders Tables:Tabela VDO: 1
Temperatura 100 °C > Rezystancja:100 °C = 38,47 Ohm ± 2,98 Ohm

Pakiet detaliczny:

  • VDO 323 803 004 001D Nadajnik temperatury
  • Czujniki VDO są – chyba że zaznaczono inaczej – dostarczane bez materiałów łączących
VDO Continental I
323-803-004-001D

Karta katalogowa

Kategoria
Czujniki temperatury
Sygnał analogowy
287,4 - 22,7 Ohm
Napięcie robocze
6 - 24 V DC
Status części - Czas dostawy
Można zamówić
Opakowanie
Pakiet detaliczny VDO Sensor
Funkcjonalność
Temperatura chłodzenia
Komunikacja
Analog
Sygnał wyjściowy:
287,4 - 22,7 Ohm
Sygnał czujnika
Wspólna płaszczyzna
Złącze czujnika
AMP Męski 6,3 x 0,8 mm
Wątek
M14 x 1,5 mężczyzna
Kontakt ostrzegawczy
100 °C ± 2,5 °C
Typ złącza
Łopatka wzmacniacza 6,3 x 0,8 mm
Spoj kontaktowy ostrzegawczy
AMP Męski 6,3 x 0,8 mm
Zakres pomiarów temperatury
40°C - 120°C oraz 100°F - 250°F

Konkretne odniesienia

EAN13
4103590693464
