Nadajnik ciśnienia VDO 0-5 Bar – 1/8-27 NPTF
105,71 €
(brutto)
87,36 € podatk wyłączny.
Numer części:
VDO 360-081-039-002C
- Zakres ciśnienia: 0 do 5 barów
- Wątek: 8 1/8 - 27 NPTF
- Zakres rezystancji nadajnika: 10 - 184 Ohm
- Sygnał czujnika: dwubiegunowy izolowany powrót
- Kontakt ostrzegawczy: 0,80 bara ± 0,15 bara
Informacje logistyczne:
- Kod EAN: 4103590691408
- Waga: 0.13kg
Opis czujnika ciśnienia oleju silnikowego:
VDO 360 081 039 002C Pełne specyfikacje techniczne:
Cechy mechaniczne:
| Zakres pomiaru ciśnienia: | 0 - 5 Bar 0 - 72,5 PSI 0 - 500 KPa |
| Maksymalne ciśnienie: | 30 barów w ciągu 2 sekund |
| Wątek: | 1/8 - 27 NPTF |

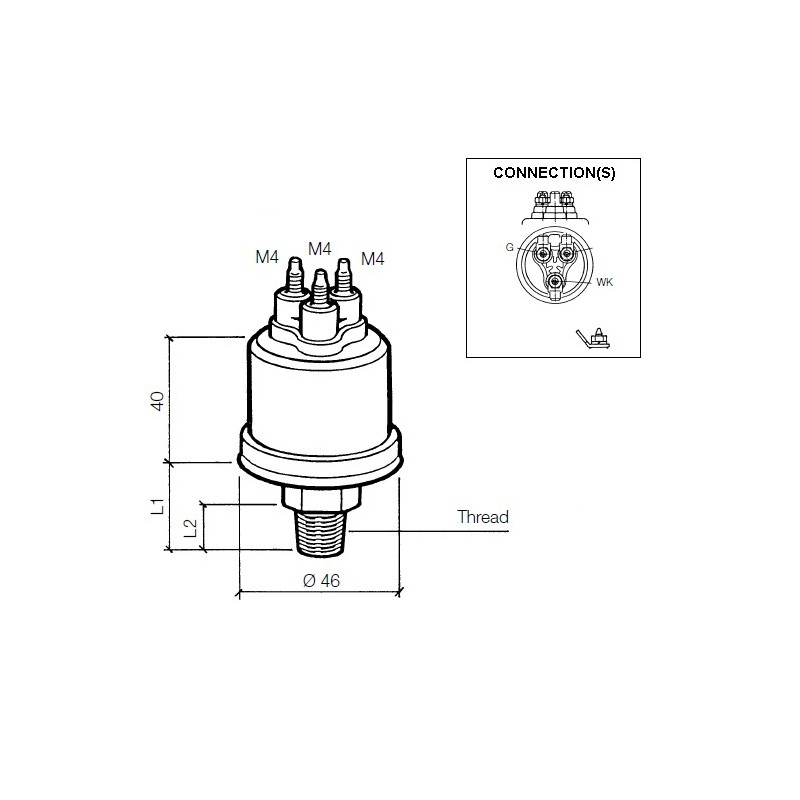

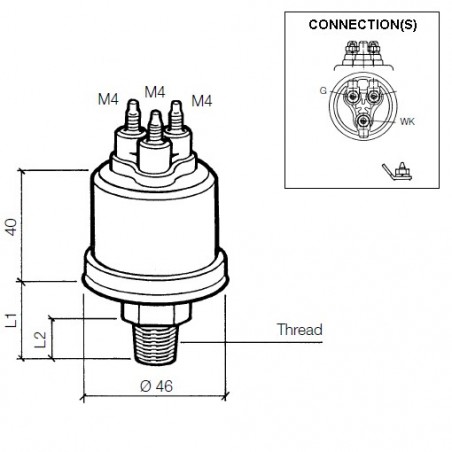

| Długość gwintu + nakrętka (L1): | 19,5 mm |
| Długość nici (L2): | 11 mm |
| Moment obrotowy: | 30 Nm |
| Temperatura pracy: | -25 °C do +100 °C |
| Medium ciśnieniowe: | Olej - Paliwo - Powietrze |
Funkcje elektryczne:
| Napięcie robocze: | 6 - 24 V DC |
| Zakres rezystorów: | 10 - 184 Ohm |
| Sygnał czujnika ciśnienia: | Dwubiegunowy izolowany powrót |
| Kontakt ostrzegawczy: | 0,80 bara ± 0,15 bara |
| Ostrzeżenie o pojemności przełączania kontaktowego: | Maksymalnie 5 watów nieindukcyjnych |
| Ostrzeżenie dotyczące funkcji kontaktowych: | Zamyka się przy spadku ciśnienia |
| Złącze nadajnika ciśnieniowego: | M4 AMP Męski 6,3 x 0,8 mm 50° |
| Ostrzeżenie: złącze kontaktowe: | M4 AMP Męski 6,3 x 0,8 mm 50° |
Karty katalogowe i tabele:
| Katalog elektroniki pojazdów VDO 2014: | Strony 128 - 129 |
| Rodzaj połączenia: | B |
| VDO En Du Pressure senders Tables: | Tabela katalogowa VDO 3 |
Pakiet detaliczny:
- VDO 360 081 039 002C Nadajnik ciśnienia
- Czujniki VDO są – chyba że zaznaczono inaczej – dostarczane bez materiałów łączących
360-081-039-002C
Karta katalogowa
- Kategoria
- Nadajniki ciśnieniowe
- Sygnał analogowy
- 10 - 184 Ohm
- Napięcie robocze
- 6 - 24 V DC
- Status części - Czas dostawy
- Można zamówić
- Opakowanie
- Pakiet detaliczny VDO Sensor
- Funkcjonalność
- Ciśnienie oleju silnikowego
- Komunikacja
- Analog
- Sygnał wyjściowy:
- 10 - 184 Ohm
- Sygnał czujnika
- Izolowany powrót
- Złącze czujnika
- M4 AMP Męski 6,3 x 0,8 mm
- Wątek
- 1/8" - 27 lat, NPTF Mężczyzna
- Kontakt ostrzegawczy
- 0,80 Bar - Zazwyczaj zamknięte
- Typ złącza
- M4 Vlakstekker 6,3 x 0,8 mm
- Spoj kontaktowy ostrzegawczy
- M4 AMP Męski 6,3 x 0,8 mm
Konkretne odniesienia
- EAN13
- 4103590691408
VDO 360-081-039-002C
- Zakres ciśnienia: 0 do 5 barów
- Wątek: 8 1/8 - 27 NPTF
- Zakres rezystancji nadajnika: 10 - 184 Ohm
- Sygnał czujnika: dwubiegunowy izolowany powrót
- Kontakt ostrzegawczy: 0,80 bara ± 0,15 bara
