Przełącznik ciśnieniowy VDO 5,40 Bar - M12
Numer części:
VDO 230-113-001-008C
- Punkt przełączania ciśnienia: 5,40 bara ± 0,20 bara
- Gwint: M12 x 1.5
- Kontakt zamykany wraz ze spadkiem ciśnienia
- Przełącznik ciśnieniowy: 1-biegunowe uziemienie wspólne
- Moc przełączania: 5 watów Maksymalnie
Informacje logistyczne:
- Kod EAN: 4103590689016
- Waga: 0.16kg
Opis przełącznika ciśnienia oleju:
VDO 230 113 001 008C Pełne specyfikacje techniczne:
Cechy mechaniczne:
| Punkt przełącznika ciśnieniowego: | 5,40 bara ± 0,20 bara |
| Zakres ciśnienia: | 0 - 10 Bar |
| Maksymalne ciśnienie: | 30 barów w ciągu 2 sekund |
| Wątek: | M12 x 1,5 |

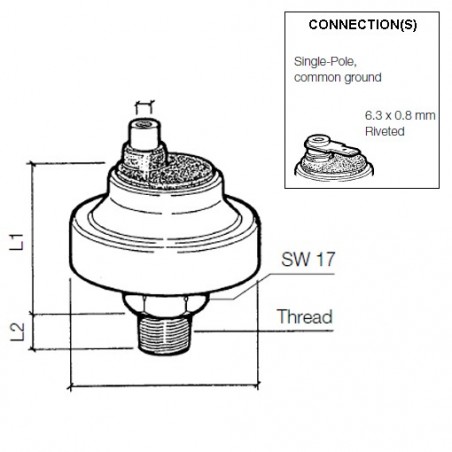

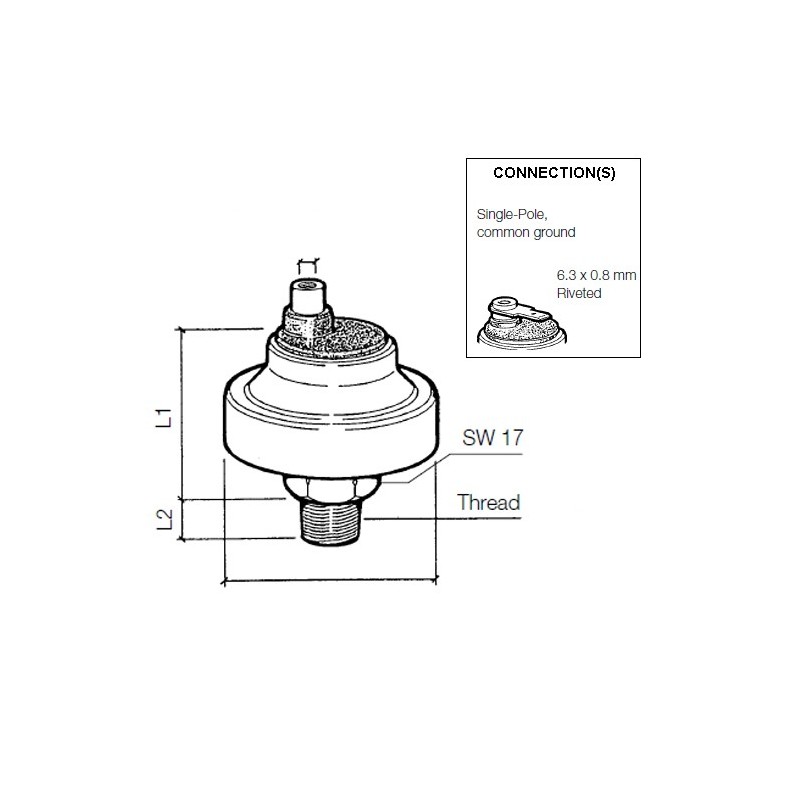

| Długość gwintu + nakrętka (L1): | 39 mm |
| Długość nici (L2): | 12 mm |
| Moment obrotowy: | 40 nm |
| Temperatura pracy: | –25 °C do +120 °C |
| Mieszkalnictwo: | Komora stykowa kalibru 45 mm z wentylacją |
| Medium ciśnieniowe: | Olej - Paliwo - Powietrze |
Funkcje elektryczne:
| Napięcie robocze: | 6 - 24 V DC |
| Funkcja przełącznika: | Kontakt zamyka się, gdy ciśnienie < 5,40 bara |
| Sygnał przełącznika ciśnieniowego: | Wspólna ziemia jednobiegunowa |
| Odpowiedź kontaktowa: | Wolno |
| Pojemność przełącznika ciśnieniowego: | Maksymalnie 5 watów nieindukcyjnych |
| Złącze przełącznika ciśnieniowego: | AMP Male, 6,3 x 0,8 mm, 90° |
Datasheets en Tabellen:
| Katalog elektroniki pojazdów VDO 2014: | Strony 131 - 132 |
| Rodzaj połączenia: | Model: 2C7 |
Pakiet detaliczny:
- VDO 230 113 001 008C Przełącznik ciśnieniowy
- Czujniki VDO są – chyba że zaznaczono inaczej – dostarczane bez materiałów łączących
230-113-001-008C
Karta katalogowa
- Kategoria
- Przełączniki ciśnieniowe
- Sygnał analogowy
- Kontakt zamyka się wraz ze spadkiem ciśnienia
- Napięcie robocze
- 6 - 24 V DC
- Status części - Czas dostawy
- Produkt zakończony
- Opakowanie
- Pakiet detaliczny VDO Sensor
- Sygnał czujnika
- Wspólna płaszczyzna
- Wątek
- M12 x 1,5 mężczyzna
- Kontakt ostrzegawczy
- 5.40 Bar - Zazwyczaj zamknięte
Konkretne odniesienia
- EAN13
- 4103590689016
