Nadajnik ciśnieniowy VDO 0-10 bar - M18
104,33 €
(brutto)
86,22 € podatk wyłączny.
Numer części:
VDO 360-081-030-122C
- Zakres ciśnienia: 0 do 10 barów
- Gwint: M18 x 1.5
- Zakres rezystancji nadajnika: 10 - 184 Ohm
- Sygnał czujnika: 1-biegunowe uziemienie wspólne
- Kontakt ostrzegawczy: 0,75 bara ± 0,20 bara
Informacje logistyczne:
- Kod EAN: 4103590695789
- Waga: 0.16kg
Opis czujnika ciśnienia oleju silnikowego:
VDO 360 081 030 122C Pełne specyfikacje techniczne:

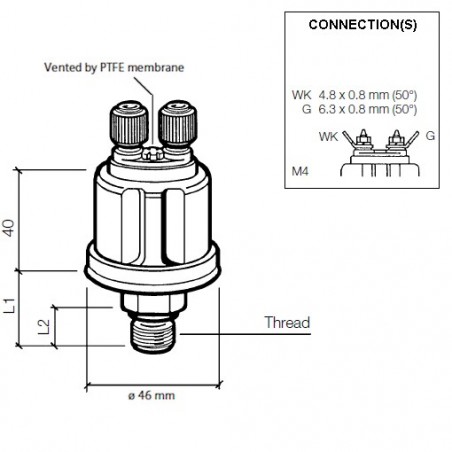

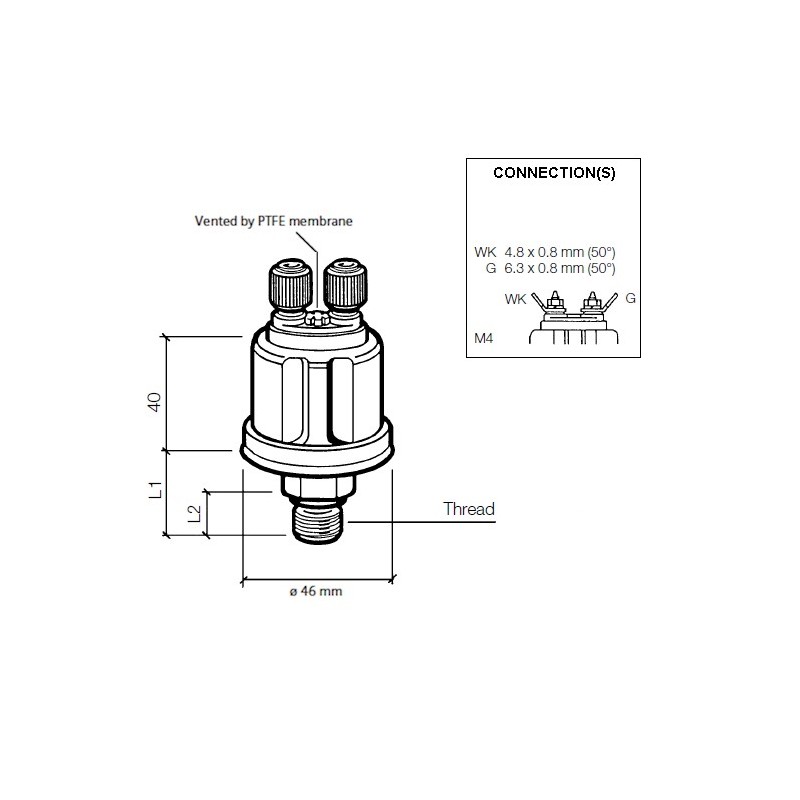

Cechy mechaniczne:
| Zakres pomiaru ciśnienia: | 0 - 10 Bar 0 - 145 PSI 0 - 1000 KPa |
| Maksymalne ciśnienie: | 30 barów w ciągu 2 sekund |
| Wątek: | M18 x 1.5 |
| Długość gwintu + nakrętka (L1): | 20,5 mm |
| Długość nici (L2): | 12 mm |
| Moment obrotowy: | 100 Nm |
| Temperatura pracy: | -25 °C do +100 °C |
| Medium ciśnieniowe: | Olej - Paliwo - Powietrze |
Funkcje elektryczne:
| Napięcie robocze: | 6 - 24 V DC |
| Zakres rezystorów: | 10 - 184 Ohm |
| Sygnał czujnika ciśnienia: | Wspólna ziemia jednobiegunowa |
| Kontakt ostrzegawczy: | 0,75 bara ± 0,20 bara |
| Ostrzeżenie o pojemności przełączania kontaktowego: | Maksymalnie 5 watów nieindukcyjnych |
| Ostrzeżenie dotyczące funkcji kontaktowych: | Zamyka się przy spadku ciśnienia |
| Złącze nadajnika ciśnieniowego: | M4 AMP Męski 4,8 x 0,8 mm 50° |
| Ostrzeżenie: złącze kontaktowe: | M4 AMP Męski 6,3 x 0,8 mm 50° |
Karty katalogowe i tabele:
| Katalog elektroniki pojazdów VDO 2014: | Strony 123 - 125 |
| Rodzaj połączenia: | D |
| VDO En Du Pressure senders Tables: | Tabela 4 na arkuszu katalogowym VDO |
Pakiet detaliczny:
- VDO 360 081 030 122C Czujnik ciśnienia
- Czujniki VDO są – chyba że zaznaczono inaczej – dostarczane bez materiałów łączących
360-081-030-122C
Karta katalogowa
- Kategoria
- Nadajniki ciśnieniowe
- Sygnał analogowy
- 10 - 184 Ohm
- Napięcie robocze
- 6 - 24 V DC
- Status części - Czas dostawy
- Wycofane – na życzenie
- Opakowanie
- Pakiet detaliczny VDO Sensor
- Funkcjonalność
- Ciśnienie oleju silnikowego
- Komunikacja
- Analog
- Sygnał wyjściowy:
- 10 - 184 Ohm
- Sygnał czujnika
- Wspólna płaszczyzna
- Złącze czujnika
- M4 AMP Male, 4,8 x 0,8 mm
- Wątek
- M18 x 1,5 mężczyzna
- Kontakt ostrzegawczy
- 0,75 baru - Normalnie zamknięte
- Typ złącza
- M4 Vlakstekker 4,8 x 0,8 mm
- Spoj kontaktowy ostrzegawczy
- AMP Męski 6,3 x 0,8 mm
- Zakres pomiaru ciśnienia
- 0 - 10 barów i 0 - 150 PSI
Konkretne odniesienia
- EAN13
- 4103590695789
VDO 360-081-030-122C
- Zakres ciśnienia: 0 do 10 barów
- Gwint: M18 x 1.5
- Zakres rezystancji nadajnika: 10 - 184 Ohm
- Sygnał czujnika: 1-biegunowe uziemienie wspólne
- Kontakt ostrzegawczy: 0,75 bara ± 0,20 bara
