VDO-Drucksender 0-10 bar - M10
100,05 €
(inkl. MwSt.)
82,69 € Steuerexzl.
Teilenummer:
VDO 360-081-030-152C
- Druckbereich: 0 bis 10 bar
- Faden: M10 x 1 Kegelförmig kurz
- Senderwiderstandsbereich: 10 - 184 Ohm
- Sensorsignal: 1-polige gemeinsame Masse
- Warnkontakt: 5,20 Bar ± 0,50 Bar
Logistische Informationen:
- Ean-Code: 4103590691101
- Gewicht: 0.13kg
Beschreibung Motoröldruckgeber:
VDO 360 081 030 152C Vollständige technische Spezifikationen:

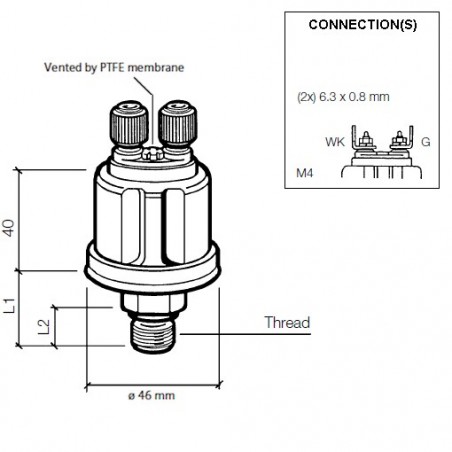

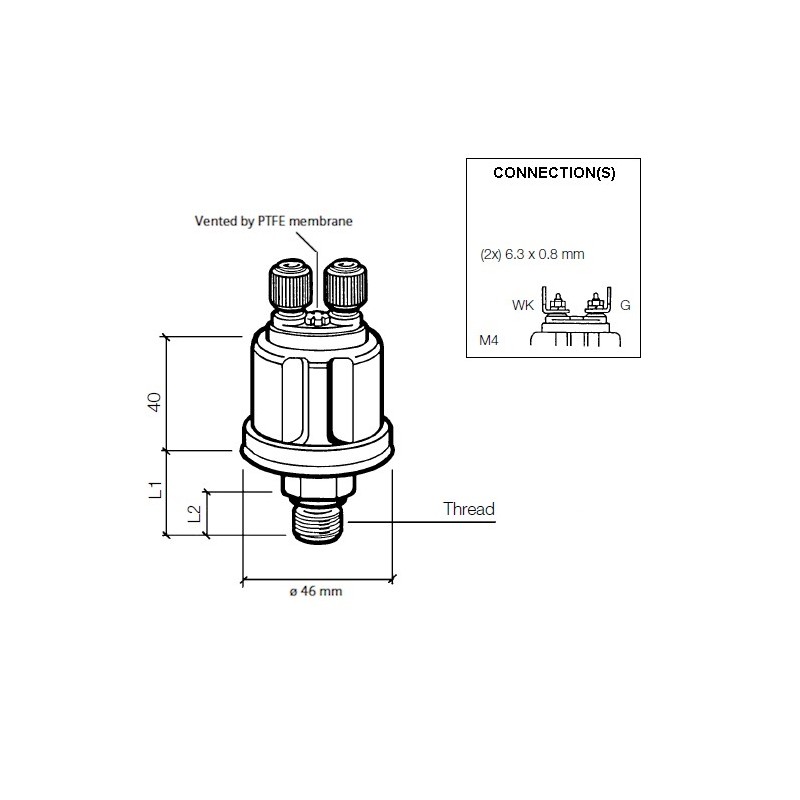

Mechanische Merkmale:
| Druckmessbereich: | 0 - 10 Barren 0 - 145 PSI 0 - 1000 KPa |
| Maximaler Druck: | 30 Bar in 2 Sekunden |
| Thread: | M10 x 1 Konisch verjüngter Kurzschluss |
| Länge Gewinde + Sattel (L1): | 19,5 mm |
| Fadenlänge (L2): | 11 mm |
| Drehmoment: | 30 Nm |
| Betriebstemperatur: | -25 °C bis +100 °C |
| Druckmedium: | Öl – Treibstoff – Luft |
Elektrische Merkmale:
| Betriebsspannung: | 6 - 24 V Gleichstrom |
| Widerstandsbereich: | 10 - 184 Ohm |
| Drucksensorsignal: | Einpoliger Gemeinschaftsgrund |
| Warnkontakt: | 5,20 Bar ± 0,50 Bar |
| Warnungskontakt-Schaltkapazität: | Maximal 5 Watt nicht-induktiv |
| Warnkontaktfunktionen: | Schließt sich mit fallendem Druck |
| Druck-Sender-Steckverbinder: | M4 AMP männlich 6,3 x 0,8 mm 90° |
| Warnkontaktstecker: | M4 AMP männlich 6,3 x 0,8 mm 90° |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 123 - 125 |
| Art der Verbindung: | H |
| VDO En du Pressure Sender Tabellen: | VDO-Datenblatt Tabelle 4 |
Einzelhandelspaket:
- VDO 360 081 030 152C Drucksender
- VDO-Sensoren werden – sofern nicht anders angegeben – ohne verbindendes Material geliefert
360-081-030-152C
Datenblatt
- Kategorie
- Drucksender
- Analoges Signal
- 10 - 184 Ohm
- Betriebsspannung
- 6 - 24 Volt Gleichstrom
- Teilestatus – Lieferzeit
- Bestellbar
- Verpackung
- VDO Sensor Einzelhandelspaket
- Funktionalität
- Motoröldruck
- Kommunikation
- Analog
- Signalausgang:
- 10 - 184 Ohm
- Sensorsignal
- Gemeinsame Basis
- Sensorstecker
- M4 AMP männlich 6,3 x 0,8 mm
- Faden
- M10 x 1 männlich, konisch zulaufender Kurzschluss
- Warnkontakt
- 5,20 Bar – Normalerweise geschlossen
- Steckverbindertyp
- M4 Vlakstekker 6,3 x 0,8 mm
- Warnkontaktstecker
- M4 AMP männlich 6,3 x 0,8 mm
- Druckmessbereich
- 0 - 10 Bar und 0 - 150 PSI
Spezifische Referenzen
- ean13
- 4103590691101
VDO 360-081-030-152C
- Druckbereich: 0 bis 10 bar
- Faden: M10 x 1 Kegelförmig kurz
- Senderwiderstandsbereich: 10 - 184 Ohm
- Sensorsignal: 1-polige gemeinsame Masse
- Warnkontakt: 5,20 Bar ± 0,50 Bar
