Continental VDO Kühlmitteltemperatur-Sender 120°C - 1/8-27 NPTF

Teilenummer:

VDO 323-801-005-001D

  • Temperaturbereich: +40 °C bis +120 °C
  • Thread: 1/8-27 NPTF
  • Senderwiderstandsbereich: 287,4 - 22,7 Ohm
  • Sensorsignal: 1-polige gemeinsame Masse
  • Kein Warnkontakt
Logistische Informationen:
Eingestelltes ProduktKlicken Sie hier für detaillierte Informationen.
  • Ean-Code: 4103590400130
  • Gewicht: 0.21kg
Eingestellter Artikel
Ersatzartikel auf Anfrage

Beschreibung Kühlmitteltemperatur-Sender:

VDO 323 801 005 001D Vollständige technische Spezifikationen:

Mechanische Merkmale:

Temperaturmessbereich: +40 °C bis +120 °C
Minimale - Maximale Betriebstemperatur: -40 °C bis +150 °C
Thread: 1/8-27 NPTF

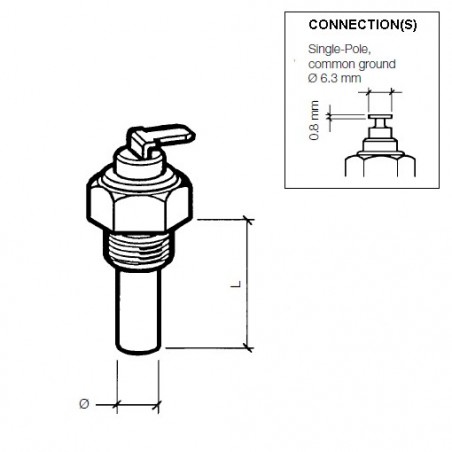

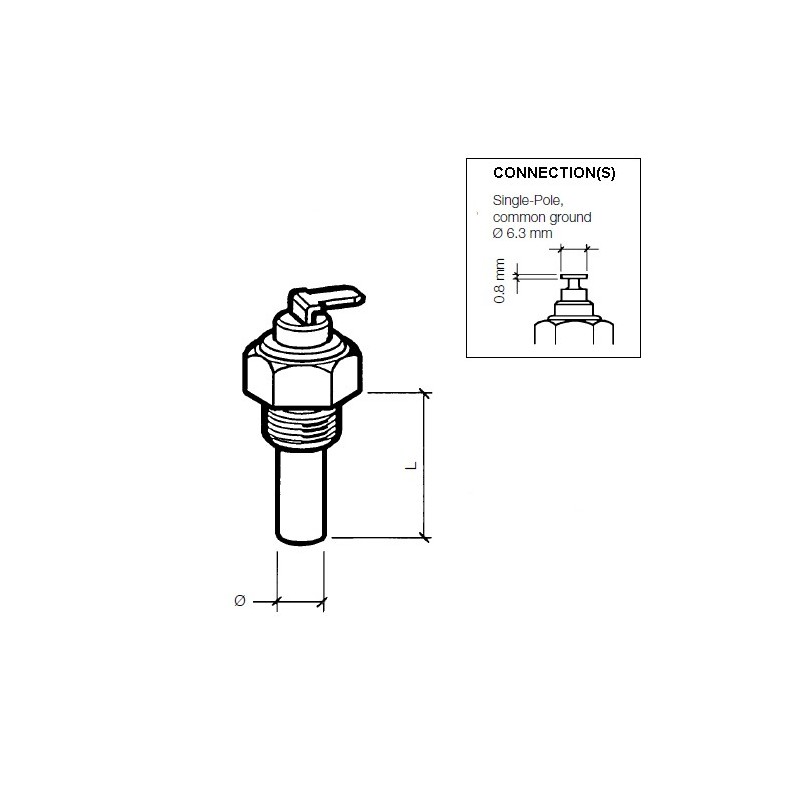

Senderelementlänge + Thread (L): 22 mm
Sensordurchmesser: 8,5 mm
Drehmoment: 10 Nm
Temperaturmedium: Kühlmittel – Wasser – Luft – Motoröl – Getriebeöl – Kraftstoff

Elektrische Merkmale:

Betriebsspannung: 6 - 24 V Gleichstrom
Widerstandsbereich: 287,4 - 22,7 Ohm
Temperatursensorsignal: Einpoliger Gemeinschaftsgrund
Warnkontakt: Nichts
Optionaler Warnkontakt: VDO A2C59510886 Makepoint-Schalter
Temperatur-Senderanschluss: AMP Male T-Modell 6,3 x 0,8 mm

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014: Seite 136 - 137
Art der Verbindung: C
VDO En Du Temperature Sender Tabellen: VDO-Tabelle: 1
Temperatur 100 °C > Widerstand: 100 °C = 38,47 Ohm ± 2,98 Ohm

Einzelhandelspaket:

  • VDO 323 801 005 001D Temperatursender
  • VDO-Sensoren werden – sofern nicht anders angegeben – ohne verbindendes Material geliefert
323-801-005-001D

Datenblatt

Kategorie
Temperatursensoren
Analoges Signal
287,4 - 22,7 Ohm
Betriebsspannung
6 - 24 Volt Gleichstrom
Teilestatus – Lieferzeit
Eingestelltes Produkt
Verpackung
VDO Sensor Einzelhandelspaket
Funktionalität
Kühlmitteltemperatur
Kommunikation
Analog
Signalausgang:
287,4 - 22,7 Ohm
Sensorsignal
Gemeinsame Basis
Sensorstecker
AMP Male T-Modell 6,3 x 0,8 mm
Faden
1/8" - 27 Jahre NPTF Männlich
Steckverbindertyp
AMP Blade T-Modell 6,3 x 0,8 mm
Temperaturmessbereich
40°C - 120°C und 100°F - 250°F

Spezifische Referenzen

ean13
4103590400130
