VDO Kühlmitteltemperatursender 120°C - M14
63,98 €
(inkl. MwSt.)
52,88 € Steuerexzl.
Teilenummer:
VDO 323-803-004-002D
- Temperaturbereich: +40 °C bis +120 °C
- Faden: M14 x 1,5
- Senderwiderstandsbereich: 287,4 - 22,7 Ohm
- Sensorsignal: 1-polige gemeinsame Masse
- Warnkontakt: 105 °C ± 3 °C
Logistische Informationen:
- Ean-Code: 4103590949363
- Gewicht: 0.07kg
Beschreibung Kühlmitteltemperatur-Sender:
VDO 323 803 004 002D Vollständige technische Spezifikationen:
Mechanische Merkmale:
| Temperaturmessbereich: | +40 °C bis +120 °C |
| Minimale - Maximale Betriebstemperatur: | -40 °C bis +150 °C |
| Thread: | M14 x 1,5 |

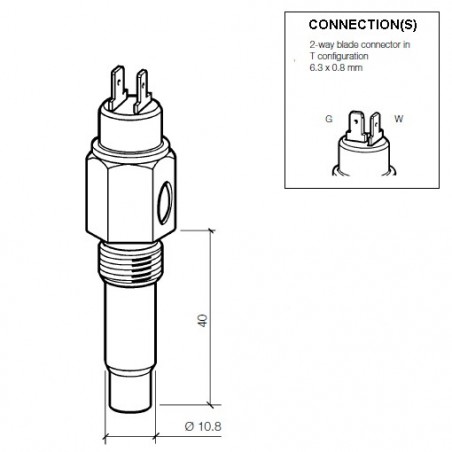

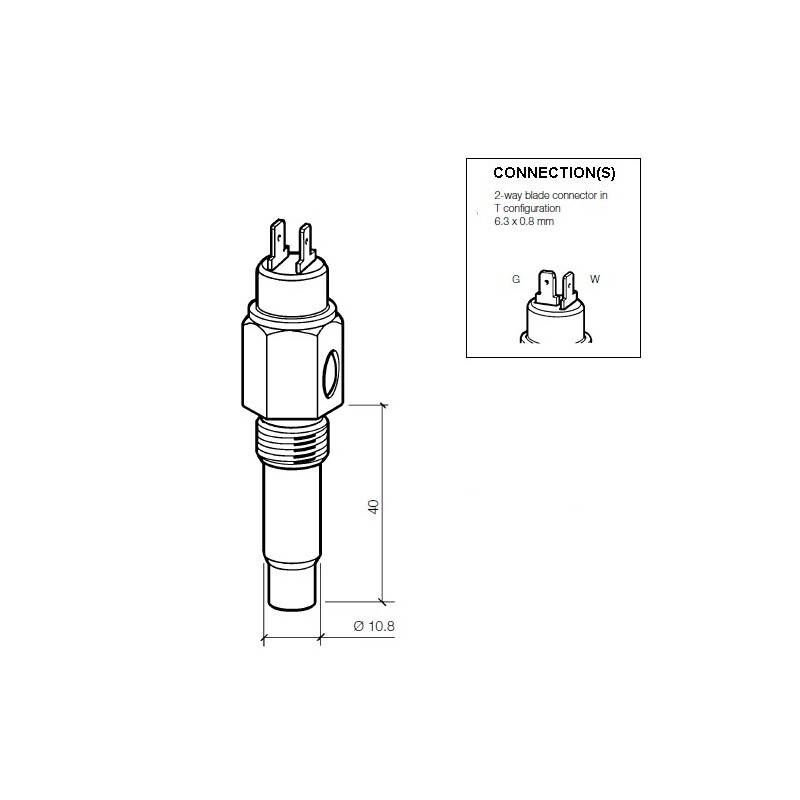

| Senderelementlänge + Thread (L): | 40 mm |
| Sensordurchmesser: | 10,8 mm |
| Drehmoment: | 20 Nm |
| Temperaturmedium: | Kühlmittel – Wasser – Luft – Motoröl – Getriebeöl – Kraftstoff |
Elektrische Merkmale:
| Betriebsspannung: | 6 - 24 V Gleichstrom |
| Widerstandsbereich: | 287,4 - 22,7 Ohm |
| Temperatursensorsignal: | Einpoliger Gemeinschaftsgrund |
| Warnkontakt: | 105 °C ± 3 °C |
| Warnungskontakt-Schaltkapazität: | 1,2 - 3 Watt nicht-induktiv |
| Warnkontaktfunktionen: | Kontakt schließt sich bei steigender Temperatur |
| Temperatur-Senderanschluss: | AMP Male T-Modell 6,3 x 0,8 mm |
| Warnkontaktstecker: | AMP Male T-Modell 6,3 x 0,8 mm |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 142 - 143 |
| Art der Verbindung: | B |
| VDO En Du Temperature Sender Tabellen: | VDO-Tabelle: 1 |
| Temperatur 100 °C > Widerstand: | 100 °C = 38,47 Ohm ± 2,98 Ohm |
Einzelhandelspaket:
- VDO 323 803 004 002D Temperatursender
- VDO-Sensoren werden – sofern nicht anders angegeben – ohne verbindendes Material geliefert
323-803-004-002D
Datenblatt
- Kategorie
- Temperatursensoren
- Analoges Signal
- 287,4 - 22,7 Ohm
- Betriebsspannung
- 6 - 24 Volt Gleichstrom
- Teilestatus – Lieferzeit
- Bestellbar
- Verpackung
- VDO Sensor Einzelhandelspaket
- Funktionalität
- Kühlmitteltemperatur
- Kommunikation
- Analog
- Signalausgang:
- 287,4 - 22,7 Ohm
- Sensorsignal
- Gemeinsame Basis
- Sensorstecker
- AMP Male 6,3 x 0,8 mm
- Faden
- M14 x 1,5 männlich
- Warnkontakt
- 105 °C ± 3 °C
- Steckverbindertyp
- AMP Blade 6,3 x 0,8 mm
- Warnkontaktstecker
- AMP Male 6,3 x 0,8 mm
- Temperaturmessbereich
- 40°C - 120°C und 100°F - 250°F
Spezifische Referenzen
- ean13
- 4103590949363
VDO 323-803-004-002D
- Temperaturbereich: +40 °C bis +120 °C
- Faden: M14 x 1,5
- Senderwiderstandsbereich: 287,4 - 22,7 Ohm
- Sensorsignal: 1-polige gemeinsame Masse
- Warnkontakt: 105 °C ± 3 °C
