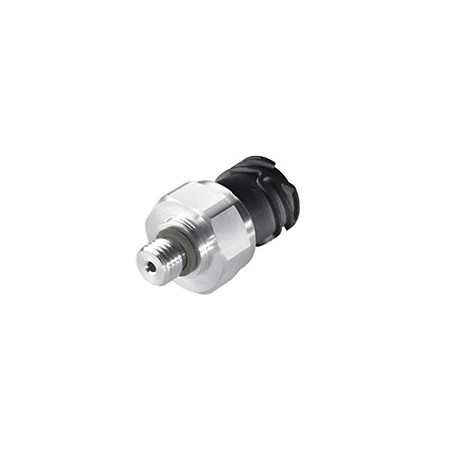

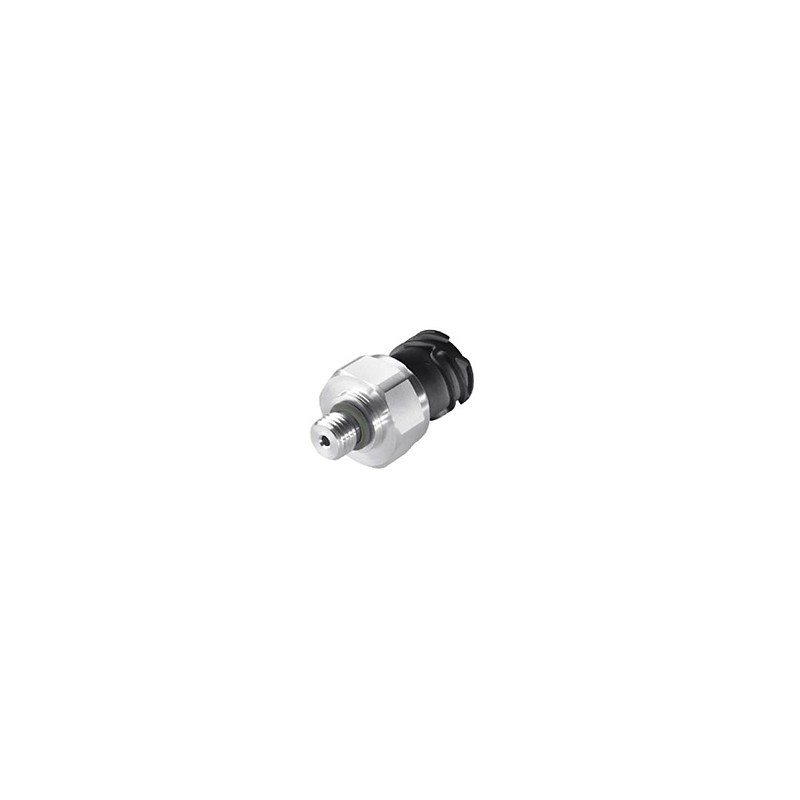

VDO EPS Druckumgeber 10 bar – M12
Teilenummer:
VDO 365-100-010-121C
- Druckbereich: 0 bis 10 bar
- Faden: M12 x 1,5
- Senderspannungsbereich: 0,5 - 4,5 V
- Sensorsignal: 2-poliger isolierter Rücklauf
- Kein Warnkontakt
Logistische Informationen:
- Gewicht: 0.50kg
Beschreibung: Elektronischer EPS-Druckempfänger:
VDO 365 100 010 121C Vollständige technische Spezifikationen:
Mechanische Merkmale:
| Druckmessbereich: | 0 - 10 Barren 0 - 145 PSI 0 - 1000 KPa |
| Maximaler Druck: | 30 Bar in 2 Sekunden |
| Thread: | M12 x 1,5 |
| Länge Gewinde + Sattel (L1): | 28 mm |
| Fadenlänge (L2): | 11 mm |
| Drehmoment: | 40 Nm |
| Betriebstemperatur: | -40 °C bis +125 °C |
| Druckmedium: | Öl – Treibstoff – Luft |
Elektrische Merkmale:
| Betriebsspannung: | 18 - 32 V Gleichstrom |
| Ausgangsspannungsbereich: | 0,5 - 4,5 V |
| Drucksensorsignal: | Dualpol-isolierter Rücklauf |
| Warnkontakt: | Nichts |
| Optionaler Warnkontakt: | VDO A2C59510886 Makepoint-Schalter |
| Druck-Sender-Steckverbinder: | Bajonett ISO15170 |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 163 |
| Art der Verbindung: | EPS |
| VDO En du Pressure Sender Tabellen: | Nicht von VDO spezifiziert |
Einzelhandelspaket:
- VDO 365 100 010 121C Drucksender
- VDO-Sensoren werden – sofern nicht anders angegeben – ohne verbindendes Material geliefert
365-100-010-121
Datenblatt
- Kategorie
- Drucksender elektronisch
- Analoges Signal
- 0,5 - 4,5 Volt
- Teilestatus – Lieferzeit
- Eingestelltes Produkt
- Verpackung
- VDO Sensor Einzelhandelspaket
- Funktionalität
- Motoröldruck
- Kommunikation
- Analog
- Signalausgang:
- 0,5 - 4,5 V
- Sensorsignal
- Isolierter Rücklauf
- Sensorstecker
- Bajonett ISO15170
- Faden
- M12 x 1,5 männlich
- Steckverbindertyp
- Bajonet ISO15170
- Druckmessbereich
- 0 - 10 Bar und 0 - 150 PSI
VDO 365-100-010-121C
- Druckbereich: 0 bis 10 bar
- Faden: M12 x 1,5
- Senderspannungsbereich: 0,5 - 4,5 V
- Sensorsignal: 2-poliger isolierter Rücklauf
- Kein Warnkontakt
