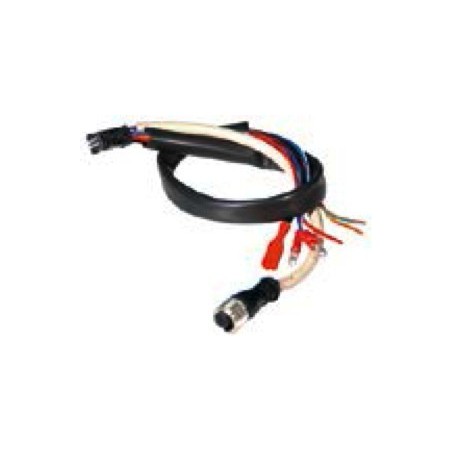

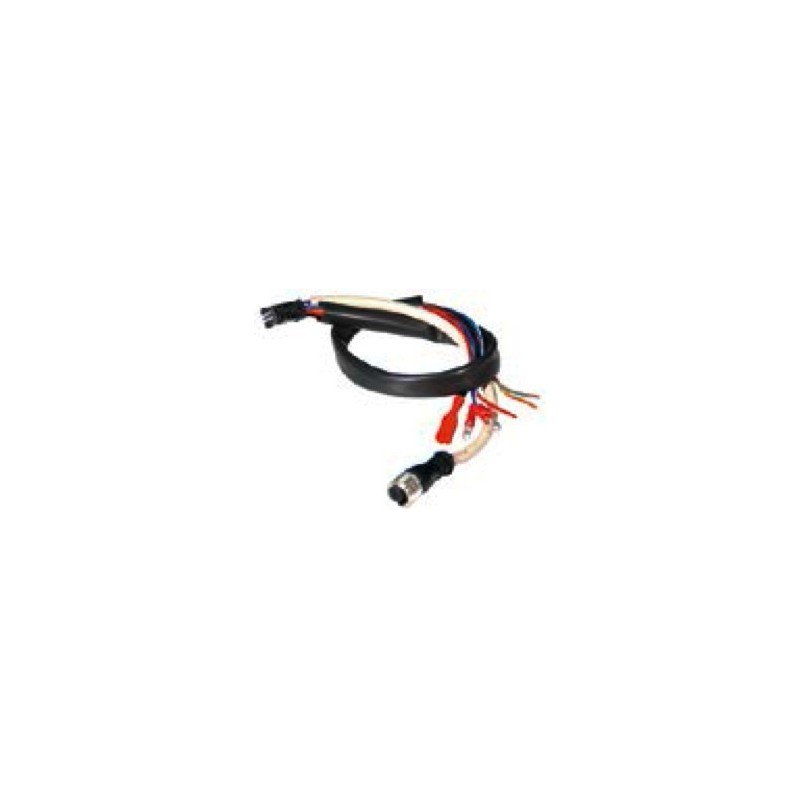

Veratron ViewLine Adapter Kabel 8 & 14-Pin

Beschreibung Veratron ViewLine MQS Adapterkabel 8 und 14-polig:

Die Veratron ViewLine-Instrumente wurden mit einem MQS-Steckverbindersystem durchgeführt. Diese Steckverbinder werden von Tyco oder Hirschmann hergestellt. MQS-Stecker werden aufgrund ihrer Zuverlässigkeit und Einfachheit in der Anwendung in großem Maßstab in der Automobilindustrie und der Industrie eingesetzt. Je nach ViewLine-Modell wird ein 8-poliger oder 14-poliger Stecker, MQS oder eine Kombination aus beidem verwendet. Die ViewLine-Geräte in Einzelhandelsverpackung werden mit einer MQS-Verbindung geliefert. Die Veratron Viewline OEM-Instrumente werden ohne Kabel geliefert. Die Drahtlänge des Kabels beträgt etwa 50 cm. Der Viewline-Amperemeter ist mit zwei extra langen Drähten zum Anschluss des externen Shunts ausgestattet. Veratron liefert außerdem separate Steckblöcke und Steckstifte, um ein eigenes Kabel zusammenzusetzen. Dies kann als vollständiges Steckverbinderset oder als lose Teile verwendet werden.

Veratron A2C59513503 Adapterkabel 8- und 14-polige Spezifikationen:

Funktionen des Adapterkabels:

Tyco-Zubehör und Werkzeuge:

• Tyco Nr. 539635-1 Handzange MQS-Steckverbinder
• Tyco Nr. 1355718-1 Einzelkontakte 0,14 bis 0,22 mm² verzinnplatten
• Tyco Nr. 963729-1 Einzelkontakte 0,5 bis 0,75 mm² verzinnplatten
• Tyco Nr. 539682-2 Werkzeug für Handzange
• Tyco Nr. 1355717-1 Streifen 0,14 bis 0,22 mm² Blech verzögert
• Tyco Nr. 928999-1 Streifen 0,25 bis 0,5 mm² Blech plattiert
• Tyco Nr. 963715-1 Streifen 0,5 bis 0,75 mm² verzinnplatten
