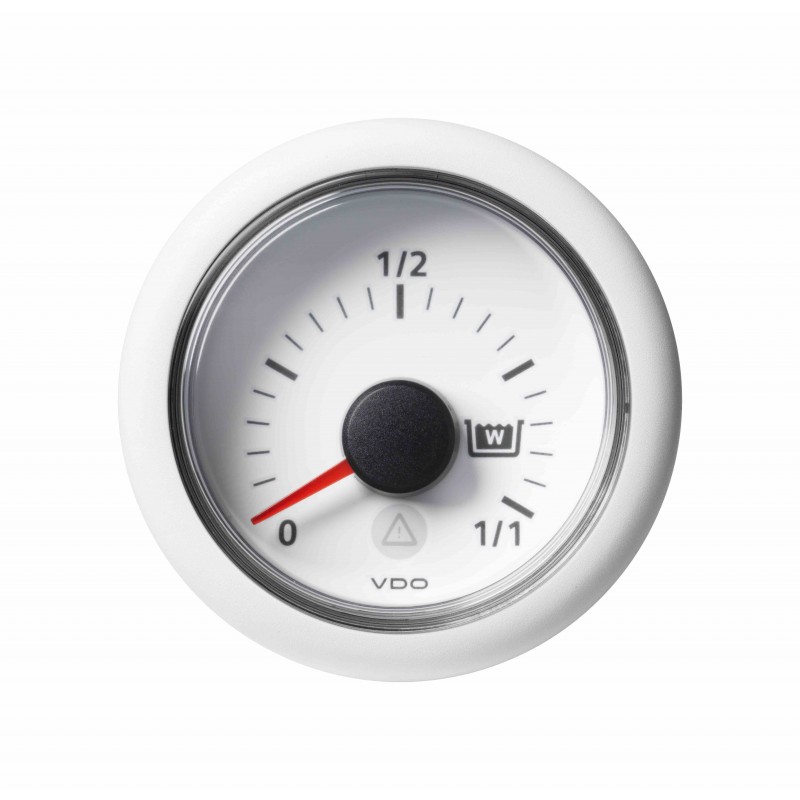

Veratron ViewLine Abwasserstand 4-20mA Weiß 52 mm
69,35 €
(inkl. MwSt.)
57,31 € Steuerexzl.
Teilenummer:
Veratron A2C59512343
- Farbe: Weiß
- Lochdurchmesser des Panels: 52 mm - 2 1/16"
- Reichweite: 0 - 1/2 - 1/1
- Objektiv: Dual – Anti-Nebel-Objektiv
- Einzelhandelspaket 1 Abwasseranzeige
Logistische Informationen:
- Ean-Code: 7640178722729
- Gewicht: 2.50kg
Beschreibung ViewLine Abwasserstandsanzeige:
Veratron ViewLine A2C59512343 vollständige technische Spezifikationen:
Größen und Halterung:
| Installationsdurchmesser (Loch) und Außendurchmesser: | 52 mm - 2 1/16 Zoll und 59 mm - 2 1/3 Zoll |
| Installationstiefe: | 50 mm |
| Verriegelungshöhe mit Spinlock-Mutter: | 0,5 mm - 20 mm |
| Verriegelungshöhe mit Halterung: | 2 mm - 15 mm (optional) |
| Flushmount: | Optionales Kit A2C59510864 |
Funktionalität:
| Abwasserstandsmessungsbereich: | 0 - 1/2 - 1/1 |
| Sensorsignal-Eingangsanzeige für Abwasserspiegel: | Veratron Kapazitativer Sender 4 - 20mA |
| Genauigkeit: | < 2,5 % der vollständigen Messung |
| Verbindung: | Hirschmann 8-Pins MQS-Stecker |
Stromversorgung:
| Betriebsspannung: | 8 - 32 V Gleichstrom |
| Aktueller Verbrauch: | < 140 mA inklusive Warn-LED |
| Umgekehrter Polaritätsschutz: | Ja – 5 Minuten |
| Kurzschlussschutz: | Ja – 1 Minute |
Zifferblatt & Zeiger:
| Ablenkwinkel: | 90° |
| Zifferblattfarbe: | Weiß |
| Zifferblattbeleuchtung: | Amber LED-Hintergrundbeleuchtung 605 nm |
| Tipp: | Rote LED-Hintergrundbeleuchtung |
| Warn-LED: | Rot (632nm) |
| Programmierung: | Veratron USB-Software-Kit |
Design:
| Modell: | Veratron ViewLine Marine |
| Objektiv: | Dual - Anti-Blendung - Anti-Nebel |
| Standardrahmen: | Rundweiß (Austauschbar) |
Schutz und Standards:
| Frontschutzklasse: | IP67 (IEC 60529) |
| Heckschutzklasse: | IP52 |
| Relative Luftfeuchtigkeit: | Maximal 95 % |
| Betriebstemperatur: | -30°C bis +80°C (Kunststofffassung) |
| CE-Standard: | Ja |
| DNV GL-Zertifizierung: | Ja |
| Mechanischer Stoß kontinuierlich: | 25G - 6 ms - 1Hz |
| Mechanischer Einzelstoßdämpfer | 100G - 11 ms |
| Freifalltest: | 1 Meter – 3x |
| Flammhemmung im Gehäuse: | UL94-VD |
Einzelhandelspaket:
- Veratron ViewLine White A2C59512343 Abwasserstandsanzeige
- Spinlock-Mutter
- Runde weiße Lünette (Austauschbar)
- Adapterkabel mit 8-poligem MQS-Anschluss
- Gummidichtung
- QR-Code
- Sicherheitsanweisungen und Installationsanleitung
- Veratron Abwasserstandsensor nicht enthalten
A2C59512343
Datenblatt
- Lochgröße der Installationslöcher
- 52 mm - 2 1/16 Zoll
- Farbe
- Weißes Zifferblatt
- Linse
- Plastik-Doppel-Anti-Dampf
- Bezel-Modell
- Weiße Runde
- Kategorie
- Wasserstandsmessgeräte
- Serie
- Veratron ViewLine Retail
- Anwendung
- Veratron Level-Messung
- Analoges Signal
- 4 - 20 mA
- IP-Klassenfront
- IP67-IEC 60529
- Betriebsspannung
- 12 - 24 Volt Gleichstrom Tyco 8-Pins
- Teilestatus – Lieferzeit
- Bestellbar
- Verpackung
- Veratron VDO Instrument Einzelhandel
- Funktionalität
- Abwasserstand
- Austauschbare Bezel
- Ja – Clip-on
- Warnleuchte
- Rote LED – Steuerung über + und -
- Kommunikation
- Analog
- Zifferblattskala
- Single
- Steckverbindertyp
- Tyco 8-Pins MQS
- Montage
- Zentrale Spinlock-Mutter 52mm
- Zifferblattbeleuchtung
- Bernsteinfarbene LED nicht dimmbar
- IP-Klasse hinten
- IP52-IEC 60529
- Zeigerfarbe
- Roter Zeiger – Rotes Hintergrundlicht
- Niveau-Messbereich
- 0 - 1/2 - 1/1 - 4-20 mA
