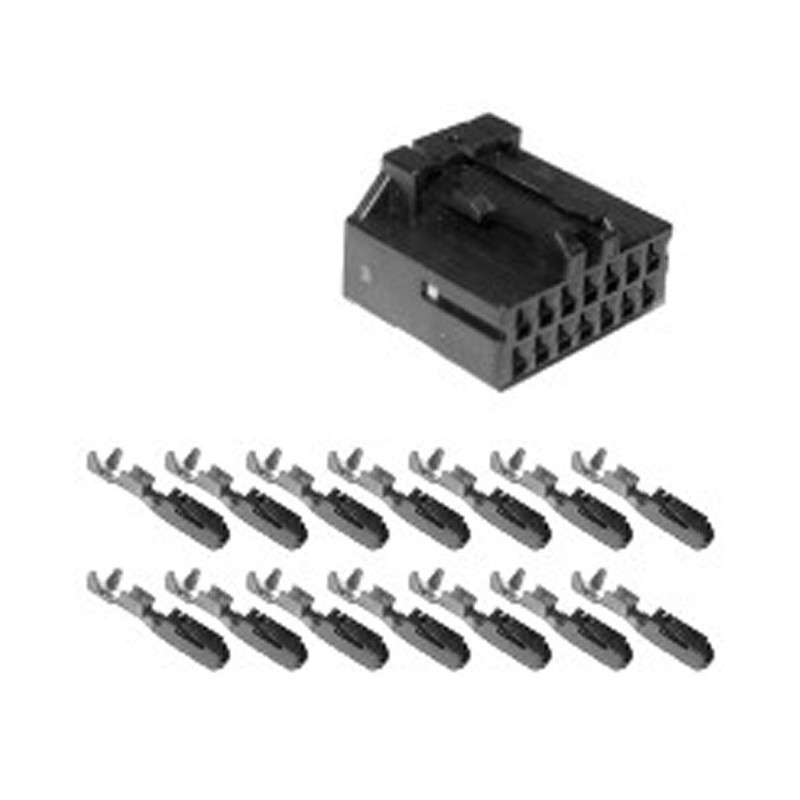

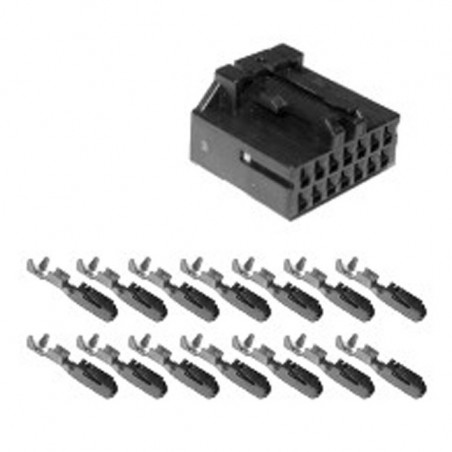

Conector VDO ViewLine configurado de 14 pines

Descripción Conjunto de conectores MQS VDO ViewLine:

Los instrumentos VDO ViewLine se han realizado con un sistema de conectores MQS. Estos conectores son fabricados por Tyco o Hirschmann. Los conectores MQS se utilizan a gran escala en el sector automovilístico e industrial debido a su fiabilidad y simplicidad de uso. Dependiendo del modelo ViewLine, se utiliza un conector MQS de 8 o 14 pines o una combinación de ambos. Los instrumentos ViewLine en el embalaje minorista se suministran completos con una conexión MQS. Los instrumentos OEM VDO Viewline se entregan sin cables. La longitud del cable es de unos 50 cm. El amperímetro Viewline está equipado con dos cables extra largos para conectar el shunt externo. VDO también suministra bloques de conectores y pines de conector separados para montar tu propio cable. Esto puede ser un conjunto completo de conectores o como piezas sueltas.

Especificaciones del conjunto de conectores VDO A2C59510851 MQS de 14 pines:

Características del conjunto de conectores:

Accesorios y herramientas Tyco:

• Conectores MQS con alicates manuales Tyco nº 539635-1
• Tyco nº 1355718-1 Contactos simples de 0,14 a 0,22 mm2 chapados en estaño
• Tyco nº 963729-1 Contactos simples de 0,5 a 0,75 mm2 chapados en estaño
• Tyco No. 539682-2 Herramienta para alicates manuales
• Tyco nº 1355717-1 tira de 0,14 a 0,22 mm2 chapada en estaño
• Tyco nº 928999-1 Tira de 0,25 a 0,5 mm2 chapada en estaño
• Tyco nº 963715-1 Tira de 0,5 a 0,75 mm2 chapada en estaño
