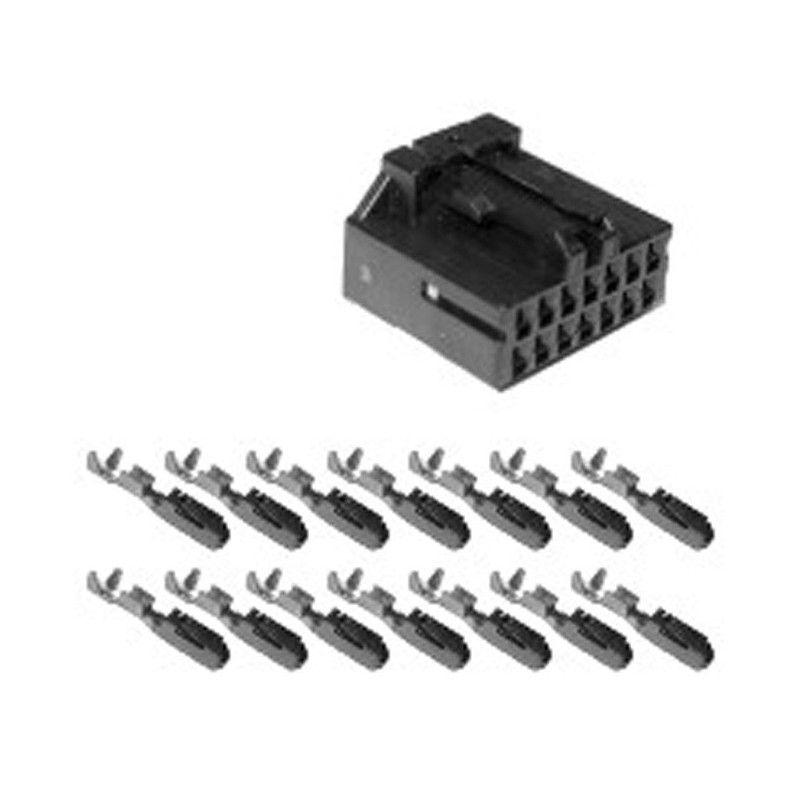

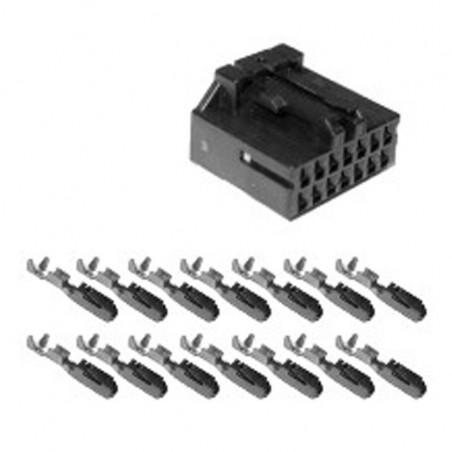

VDO ViewLine Connector Set 14-polig

Beschreibung VDO ViewLine MQS Connector-Set:

Die VDO ViewLine-Instrumente wurden mit einem MQS-Steckverbindersystem durchgeführt. Diese Steckverbinder werden von Tyco oder Hirschmann hergestellt. MQS-Stecker werden aufgrund ihrer Zuverlässigkeit und Einfachheit in der Anwendung in großem Maßstab in der Automobilindustrie und der Industrie eingesetzt. Je nach ViewLine-Modell wird ein 8-poliger oder 14-poliger Stecker, MQS oder eine Kombination aus beidem verwendet. Die ViewLine-Geräte in Einzelhandelsverpackung werden mit einer MQS-Verbindung geliefert. Die VDO Viewline OEM-Instrumente werden ohne Kabel geliefert. Die Drahtlänge des Kabels beträgt etwa 50 cm. Der Viewline-Amperemeter ist mit zwei extra langen Drähten zum Anschluss des externen Shunts ausgestattet. VDO stellt außerdem separate Steckblöcke und Steckerstifte bereit, um ein eigenes Kabel zusammenzusetzen. Dies kann als vollständiges Steckverbinderset oder als lose Teile verwendet werden.

VDO A2C59510851 14-polige MQS-Steckersatz-Spezifikationen:

Eigenschaften des Steckverbindersatzes:

Tyco-Zubehör und Werkzeuge:

• Tyco Nr. 539635-1 Handzange MQS-Steckverbinder
• Tyco Nr. 1355718-1 Einzelkontakte 0,14 bis 0,22 mm² verzinnplatten
• Tyco Nr. 963729-1 Einzelkontakte 0,5 bis 0,75 mm² verzinnplatten
• Tyco Nr. 539682-2 Werkzeug für Handzange
• Tyco Nr. 1355717-1 Streifen 0,14 bis 0,22 mm² Blech verzögert
• Tyco Nr. 928999-1 Streifen 0,25 bis 0,5 mm² Blech plattiert
• Tyco Nr. 963715-1 Streifen 0,5 bis 0,75 mm² verzinnplatten
