Continental VDO - Emisor de temperatura del aceite 150°C – 1/8-27 NPTF

Número de parte:

VDO 323-801-009-001D

  • Rango de temperatura: +50°C a +150°C
  • Hilo: 8/1-27 NPTF
  • Rango de resistencia del emisor: 322,8 - 18,6 Ohm
  • Señal del sensor: tierra común de un solo polo
  • Sin contacto previo
Información logística:
OrdenableHaz clic aquí para obtener información detallada.
  • Peso: 0.50kg
Artículo descatalogado
Artículo de reemplazo a petición

Descripción - motor y transmisión - temperatura del aceite:

VDO 323 801 009 001D Especificaciones técnicas completas:

Características mecánicas:

Rango de medición de temperatura: +50°C a +150°C
Temperatura mínima - máxima de funcionamiento: -40 °C a +180 °C
Hilo: 1/8-27 NPTF

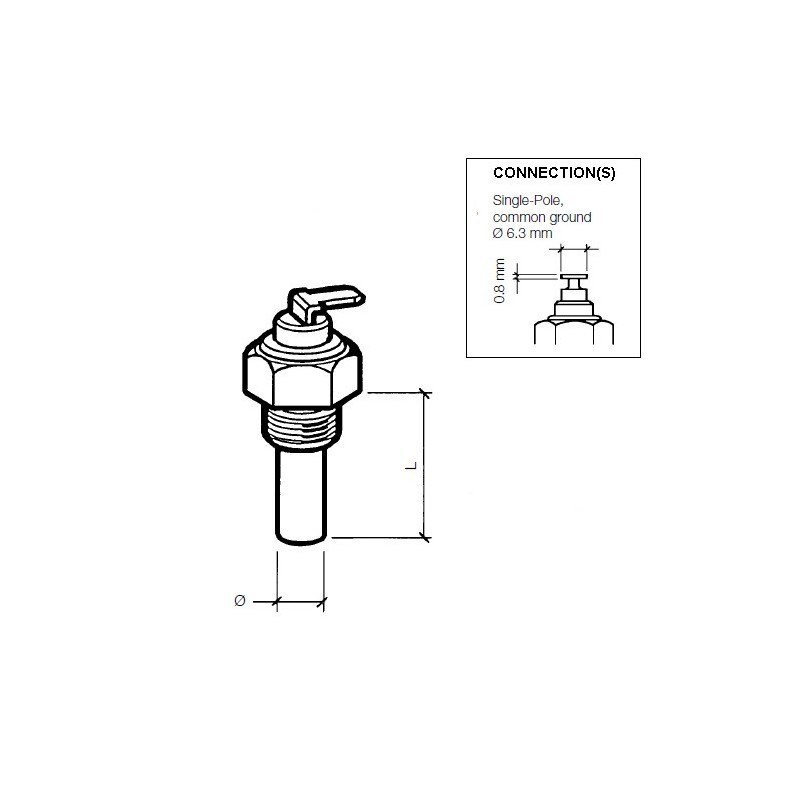

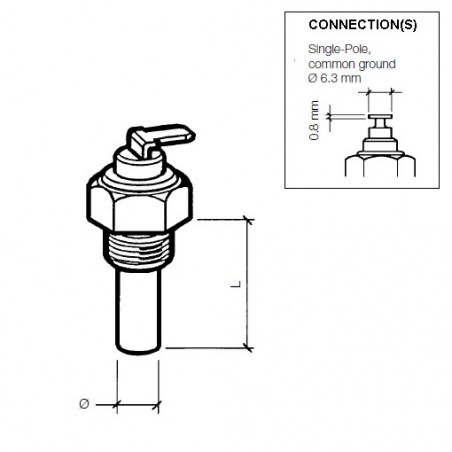

Longitud del elemento del emisor + rosca (L): 22 mm
Diámetro del sensor: 8,2 mm
Par motor: 10 Nm
Medio de temperatura: Refrigerante - Agua - Aire - Aceite de motor - Aceite de transmisión - Combustible

Características eléctricas:

Voltaje de funcionamiento: 6 - 24 V CC
Rango de resistencias: 322,8 - 18,6 Ohm
Señal del sensor de temperatura: Terreno común de un solo polo
Contacto de advertencia: Ninguno
Contacto opcional de advertencia: VDO A2C59510886 Cambio de Puntos de Cambio
Conector emisor de temperatura: AMP Macho modelo T 6,3 x 0,8 mm

Hojas de datos y tablas:

Catálogo de Electrónica de Vehículos VDO 2014: Páginas 136 - 137
Tipo de conexión: C
Tablas de emisores de temperatura VDO En Du: Tabla VDO: 2
Temperatura 100 °C > Resistencia: 100 °C = 61,92 Ohm ± 5,49 Ohm

Paquete de venta al público:

  • VDO 323 801 009 001D Emisor de temperatura
  • Los sensores VDO se entregan —salvo que se indique lo contrario— sin material de conexión
323-801-009-001D

Hoja técnica

Categoría
Sensores de temperatura
Señal analógica
322,8 - 18,6 Ohm
Voltaje de funcionamiento
6 - 24 voltios DC
Estado de la pieza - Tiempo de entrega
Ordenable
Embalaje
Paquete de venta al detalle VDO Sensor
Funcionalidad
Temperatura del aceite
Comunicación
Analógico
Salida de señal:
322,8 - 18,6 Ohm
Señal de los sensores
Terreno común
Conector sensor
AMP Macho modelo T 6,3 x 0,8 mm
Hilo
1/8" - 27 NPTF Macho
Tipo de conector
AMP Blade modelo T 6,3 x 0,8 mm
Rango de medición de temperatura
50°C - 150°C y 100°F - 300°F

Referencias específicas

MPN
323-801-009-001D
