Continental VDO - Olietemperatuursensor 150°C – 1/8-27 NPTF

Onderdeelnummer:

VDO 323-801-009-001D

  • Temperatuurbereik: +50°C tot +150°C
  • Draad: 1/8-27 NPTF
  • Zenderweerstandsbereik: 322,8 - 18,6 Ohm
  • Sensorsignaal: 1-polige gemeenschappelijke aarde
  • Geen waarschuwingscontact
Logistieke informatie:
BestelbaarKlik hier voor gedetailleerde informatie.
  • Gewicht: 0.50kg
Stopgezet artikel
Vervangingsartikel op verzoek

Beschrijving motor- en transmissie- olietemperatuursensor:

VDO 323 801 009 001D Volledige technische specificaties:

Mechanische kenmerken:

Temperatuurmeetbereik: +50°C tot +150°C
Minimum - Maximale bedrijfstemperatuur: -40 °C tot +180 °C
Thread: 1/8-27 NPTF

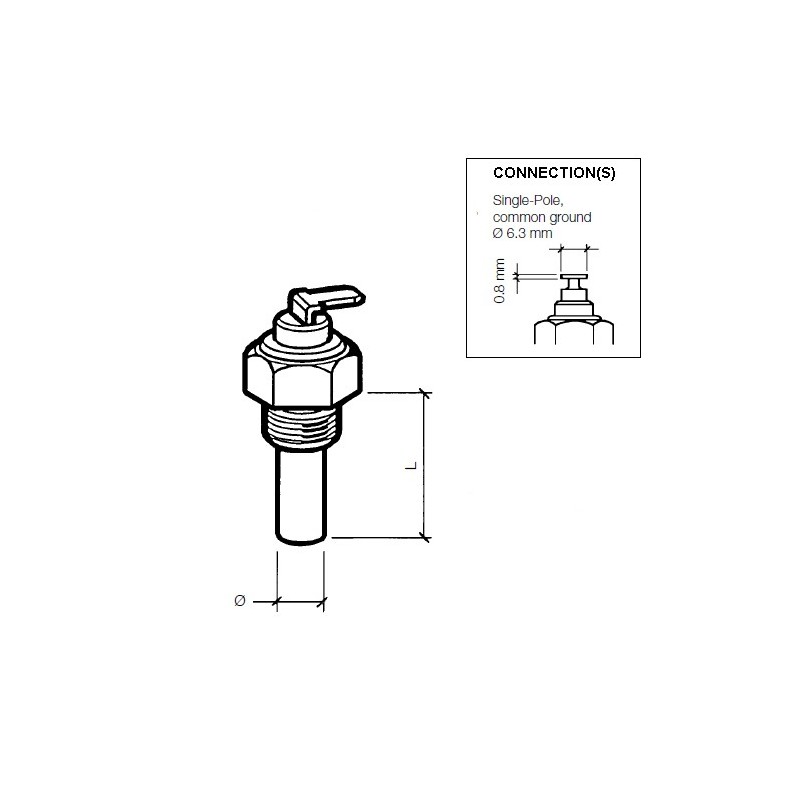

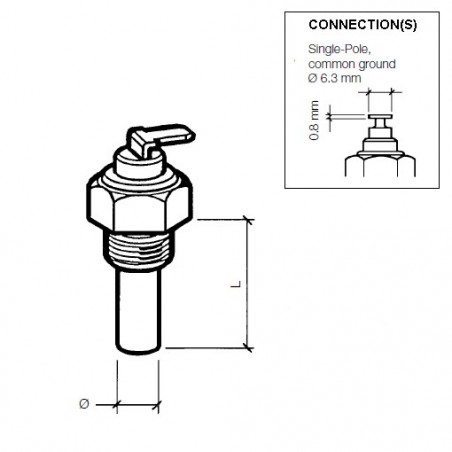

Lengte van het zenderelement + draad (L): 22 mm
Sensordiameter: 8,2 mm
Koppel: 10 Nm
Temperatuurmedium: Koelvloeistof - Water - Lucht - Motorolie - Transmissieolie - Brandstof

Elektrische functies:

Bedrijfsspanning: 6 - 24 V DC
Weerstandbereik: 322,8 - 18,6 Ohm
Temperatuursensorsignaal: Enkelpolige gemeenschappelijke grond
Waarschuwingscontact: Geen enkele
Optioneel waarschuwingscontact: VDO A2C59510886 Makepoint-schakelaar
Temperatuur-zenderconnector: AMP Mannelijke T-model 6,3 x 0,8 mm

Datasheets en tabellen:

VDO 2014 Voertuigelektronica Catalogus: Pagina 136 - 137
Soort verbinding: C
VDO En Du Temperatuursenders Tabellen: VDO-tafel: 2
Temperatuur 100 °C > weerstand: 100 °C = 61,92 ohm ± 5,49 ohm

Retailpakket:

  • VDO 323 801 009 001D Temperatuurzender
  • VDO-sensoren worden - tenzij anders vermeld - geleverd zonder verbindingsmateriaal
323-801-009-001D

Datasheet

Categorie
Temperatuursensoren
Analoog signaal
322,8 - 18,6 Ohm
Bedrijfsspanning
6 - 24 volt gelijkstroom
Status van onderdelen - Levertijd
Bestelbaar
Verpakking
VDO Sensor retailpakket
Functionaliteit
Olietemperatuur
Communicatie
Analoog
Signaaluitgang:
322,8 - 18,6 Ohm
Sensorsignaal
Gemeenschappelijke basis
Sensorconnector
AMP Mannelijke T-model 6,3 x 0,8 mm
Draad
1/8" - 27 NPTF Man
Connectortype
AMP Blade T-model 6,3 x 0,8 mm
Temperatuurmeetbereik
50°C - 150°C en 100°F - 300°F

Specifieke referenties

MPN
323-801-009-001D
