Interrupteur de pression VDO 0,30 Bar - M14
Numéro de pièce :
VDO 230-112-007-005C
- Point de commutation de pression : 0,30 Bar ± 0,15 Bar
- Fil : M14 x 1,5
- Contact ouvert à mesure que la pression augmente
- Interrupteur de pression : retour isolé bipolaire
- Capacité de commutation : 5 watts maximum
Informations logistiques :
- Code Ean : 4103590948915
- Poids : 0.28kg
Description de l’interrupteur de pression d’huile :
VDO 230 112 007 005C Spécifications techniques complètes :
Caractéristiques mécaniques :
| Point de commutation de pression : | 0,30 bar ± 0,15 bar |
| Plage de pression : | 0 - 12 Bar |
| Pression maximale : | 30 bars pendant 2 secondes |
| Fil de discussion : | M14 x 1,5 |

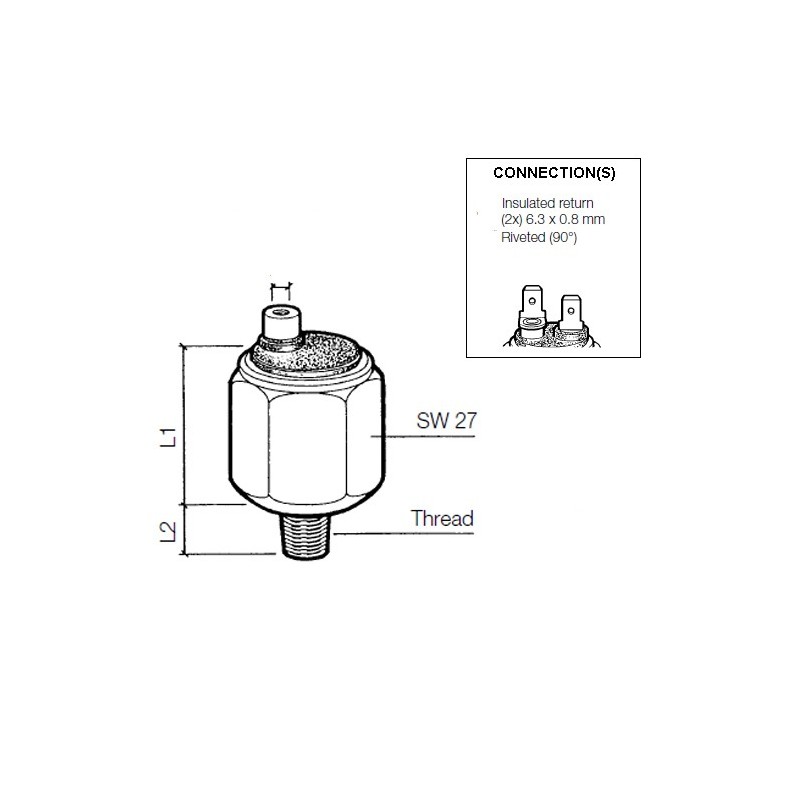

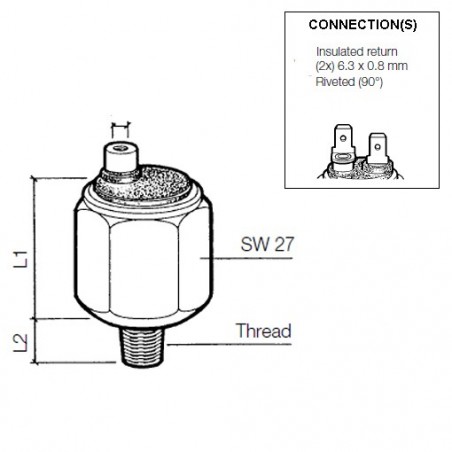

| Longueur filetage + écrou (L1) : | 24,5 mm |
| Longueur du fil (L2) : | 12 mm |
| Couple : | 60 nm |
| Température de fonctionnement : | –25 °C à +120°C |
| Logement : | Hex 27 mm - chambre de contact ventilée |
| Milieu de pression : | Huile - Carburant - Air |
Caractéristiques électriques :
| Tension de fonctionnement : | 6 - 24 V CC |
| Fonction de commutation : | Le contact s’ouvre lorsque la pression > 0,30 Bar |
| Signal de l’interrupteur de pression : | Retour isolé bipolaire |
| Réponse du contact : | Doucement |
| Capacité de l’interrupteur de pression : | Puissance maximale de 5 watts non inductive |
| Connecteur de pressopression : | AMP mâle 6,3 x 0,8 mm (2x) |
Datasheets en Tabellen :
| Catalogue d’électronique automobile VDO 2014 : | Page 133 - 134 |
| Type de connexion : | Modèle : 1F7 |
Forfait commercial :
- Interrupteur de pression VDO 230 112 007 005C
- Les capteurs VDO sont - sauf indication contraire - livrés sans matériel de connexion
230-112-007-005C
Fiche technique
- Catégorie
- Interrupteurs de pression
- Signal analogique
- Le contact se ferme sous la pression qui descend
- Tension de fonctionnement
- 6 - 24 volts DC
- Statut de la pièce - Délai de livraison
- Produit abandonné
- Emballage
- Pack de vente VDO Sensor
- Signal capteur
- Retour isolé
- Fil conducteur
- M14 x 1,5 Mâle
Références spécifiques
- EAN-13
- 4103590948915
VDO 230-112-007-005C
- Point de commutation de pression : 0,30 Bar ± 0,15 Bar
- Fil : M14 x 1,5
- Contact ouvert à mesure que la pression augmente
- Interrupteur de pression : retour isolé bipolaire
- Capacité de commutation : 5 watts maximum
