VDO-Druckschalter 0,30 Bar - M14
Teilenummer:
VDO 230-112-007-005C
- Druckschaltpunkt: 0,30 bar ± 0,15 bar
- Faden: M14 x 1,5
- Kontakt offen, wenn der Druck steigt
- Druckschalter: 2-poliger isolierter Rücklauf
- Schaltkapazität: Maximal 5 Watt
Logistische Informationen:
- Ean-Code: 4103590948915
- Gewicht: 0.28kg
Beschreibung Öldruckschalter:
VDO 230 112 007 005C Vollständige technische Spezifikationen:
Mechanische Merkmale:
| Druckschaltpunkt: | 0,30 Bar ± 0,15 Bar |
| Druckbereich: | 0 - 12 Bar |
| Maximaler Druck: | 30 Bar in 2 Sekunden |

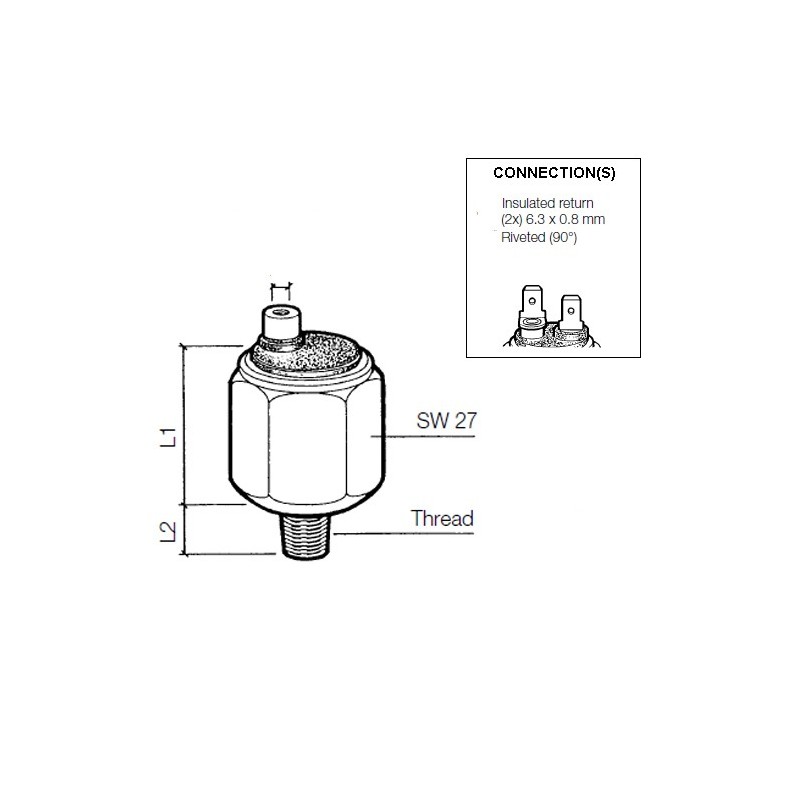

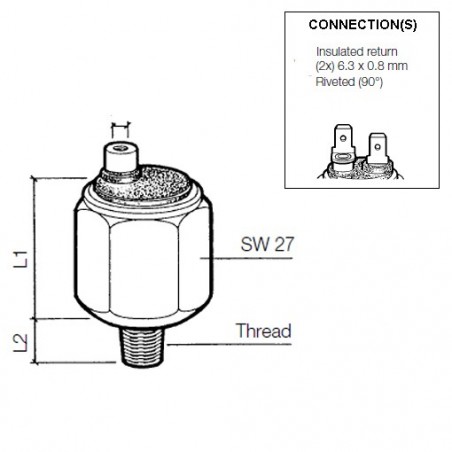

| Thread: | M14 x 1,5 |
| Länge Gewinde + Sattel (L1): | 24,5 mm |
| Fadenlänge (L2): | 12 mm |
| Drehmoment: | 60 nm |
| Betriebstemperatur: | –25 °C bis +120 °C |
| Wohnraum: | Sechseck 27 mm – Kontaktkammer belüftet |
| Druckmedium: | Öl – Treibstoff – Luft |
Elektrische Merkmale:
| Betriebsspannung: | 6 - 24 V Gleichstrom |
| Schalterfunktion: | Der Kontakt öffnet sich, wenn der Druck > 0,30 bar |
| Druckschaltersignal: | Dualpol-isolierter Rücklauf |
| Kontaktantwort: | Langsam |
| Druckschalterkapazität: | Maximal 5 Watt nicht-induktiv |
| Druckschalterverbinder: | AMP Männlich 6,3 x 0,8 mm (2x) |
Datenblätter en Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 133 - 134 |
| Art der Verbindung: | Modell: 1F7 |
Einzelhandelspaket:
- VDO 230 112 007 005C Druckschalter
- VDO-Sensoren werden – sofern nicht anders angegeben – ohne verbindendes Material geliefert
230-112-007-005C
Datenblatt
- Kategorie
- Druckschalter
- Analoges Signal
- Kontakt schließt sich mit fallendem Druck
- Betriebsspannung
- 6 - 24 Volt Gleichstrom
- Teilestatus – Lieferzeit
- Eingestelltes Produkt
- Verpackung
- VDO Sensor Einzelhandelspaket
- Sensorsignal
- Isolierter Rücklauf
- Faden
- M14 x 1,5 männlich
Spezifische Referenzen
- ean13
- 4103590948915
VDO 230-112-007-005C
- Druckschaltpunkt: 0,30 bar ± 0,15 bar
- Faden: M14 x 1,5
- Kontakt offen, wenn der Druck steigt
- Druckschalter: 2-poliger isolierter Rücklauf
- Schaltkapazität: Maximal 5 Watt
