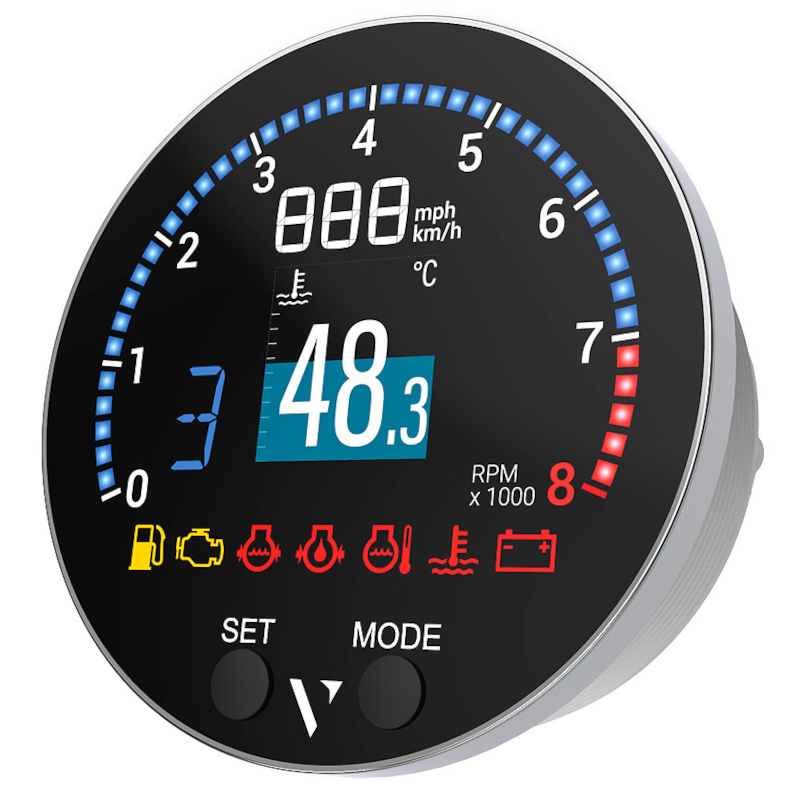

Veratron VMH 35 GPS (0-5V) Écran multifonction 85 mm 12V
301,29 €
TTC
249,00 € fiscalité ex.
Numéro de pièce :
Veratron VMH 35 (0-5V) B00143501
- Nouvel écran hybride couleur lisible par le soleil de nouvelle génération
- Port capteur intelligent de batterie (IBS)
- 1x entrée résistive analogique (0-400 Ω programmable)
- 1 entrée capteur 0-5 volts
- Analogique à la passerelle NMEA 2000
- Récepteur GNSS intégré haute performance
Informations logistiques :
- Code Ean : 7640190290206
- Poids : 0.50kg
Description fonctionnelle VMH35 (0-5 Volt) Affichage multifonction (Maître) :
Veratron VMH 35 (0-5 volts) B00143501 Spécifications :
Dimensions et aménagement du Veratron VMH35 B00143501
| Dimensions de montage - Extérieur : | Ø 85 mm / 3 375 pouces - Ø100 mm / 9,74 pouces |
| Profondeur de montage : | 65 mm / 2,56 pouces |
| Épaisseur du panneau avec écrou de spinlock : | 1 mm - 15 mm : 0,4 pouce - 0,59 pouce |
| Épaisseur du panneau avec fixation de boulons à montants : | Montage de boulons à goujons impossibles |
| Épaisseur du panneau Encastré : | Pas possible de monter à plat |
| Zone active : | Ø 83 mm (affichage à liaison optique) |
| Affichage central : | 36,6 mm / 1,44", 128 x 128 pixels |
| Ring : | Stade en acier inoxydable brossé |
| Boutons : | 2 boutons en silicone |
| Température de fonctionnement : | - 20 °C à 60 °C |
| Température de stockage : | - 30 °C à 80 °C |
| Prises : | Molex MX-150, 12 broches DeviceNet M12, 5 broches |
Spécifications techniques Veratron VMH 35 (0-5 volts) B00143501 :
| Régime de régime : | 0 - 8000 tr/min |
| RPM max : | 8000 tr/min |
| Tension de fonctionnement : | 12 VDC |
| Plage de tension : | 9 – 16 VDC |
| Consommation d’énergie : | ≤ 15 mA (mode normal) ≤ 120 μA (mode veille) |
| Systèmes GNSS : | GPS, GLONASS, Galileo |
| Antenne GNSS : | Intégré, 10 Hz, 72 canaux |
| Sensibilité au suivi : | 165 dBm |
| Temps de la première réparation (démarrage à chaud) : | 1 |
| Temps de réparer d’abord (démarrage à froid) : | Années 30 |
| Précision de position : | 2,5 m |
| Précision de la vitesse : | 0,05 m/s |
| Précision de la tête : | 0,3° |
| Entrée VMH35 B00085501 Multi affichage (Maître) | 1x entrée NMEA 2000 1x bus LIN Entrée analogique à fréquence 1x (RPM) Entrée analogique 1x 1x entrée 0-5 volts |
| Sorties : | NMEA2000 EasyLink Avertissement contact Max 500mA non inductif (NON) |
| Objectif : | Verre minéral |
| Classe de protection : | IP X7 |
| Inflammabilité : | Conforme à la norme UL94 |
Fonctionnalité Veraton VMH-35 (0-5 Volt) B00143501 :
| Régime moteur (RPM) | Ammètre | Horloge |
| Niveau de carburant | Tension de batterie | Compteur d’heures (Total + Voyage) |
| Consommation de carburant | État de charge de la batterie | Distance du trajet |
| Température du liquide de refroidissement | État de santé de la batterie | Carburant total utilisé |
| Pression du liquide de refroidissement | Autonomie des batteries | Carburant total |
| Température de l’huile moteur | Température de la batterie | Niveau d’eau douce |
| Pression d’huile moteur | Finition | Niveau des eaux usées |
| Pression de suralimentation | GPS Position | Température de l’eau de mer |
| Angle du gouvernail | Parcours sur le sol | Profondeur |
Données supplémentaires affichées :
| Régime moteur (RPM) | Position du train d’atterrissage |
| Vitesse du bateau (SOG ou STW) | 6 x Révélateurs d’alarme |
Contenu en emballage de Veratron VMH-35 (0-5 volts) B00143501 :
- Veratron VMH35 (0-5 Volts) B001435 Affichage multifonction (maître)
- Écrou central de spinlock 85mm
- Instructions de sécurité et d’installation
- Faisceau de câbles B001066
- IBS (capteur intelligent de batterie) B000439
- Adaptateur de pôle B000684
B00143501
Fiche technique
- Taille du trou d’installation
- 85 mm - 3 3/8 pouces
- Objectif
- Verre minéral - Anti-embrouillement
- Catégorie
- Instruments multifonctions
- Application
- Veratron Multifonction
- Avant de la classe IP
- IPX9K-ISO 20653
- Tension de fonctionnement
- 12 volts DC
- Statut de la pièce - Délai de livraison
- Ordonnance
- Emballage
- Veratron VDO Instruments au détail
- Fonctionnalités
- Programmable multifonction
- Voyant d’alerte
- Sans
- Communication
- NMEA 2000
Veratron EasyLink 2 - Montage
- Écrou central à spinlock 85mm
- Arrière de la classe IP
- IPX9K-ISO 20653 avec connecteur
- Norme NMEA
- NMEA 2000 - IEC 61162-3
- Type de connecteur de données
- NMEA 2000 Micro-C M12
- Type de connecteur d’alimentation
- Molex MX150
- Plage de mesure du tachy-cachette
- 0 - 8 000 TR/MIN
Références spécifiques
- EAN-13
- 7640190290206
- MPN
- B00143501
Veratron VMH 35 (0-5V) B00143501
- Nouvel écran hybride couleur lisible par le soleil de nouvelle génération
- Port capteur intelligent de batterie (IBS)
- 1x entrée résistive analogique (0-400 Ω programmable)
- 1 entrée capteur 0-5 volts
- Analogique à la passerelle NMEA 2000
- Récepteur GNSS intégré haute performance
