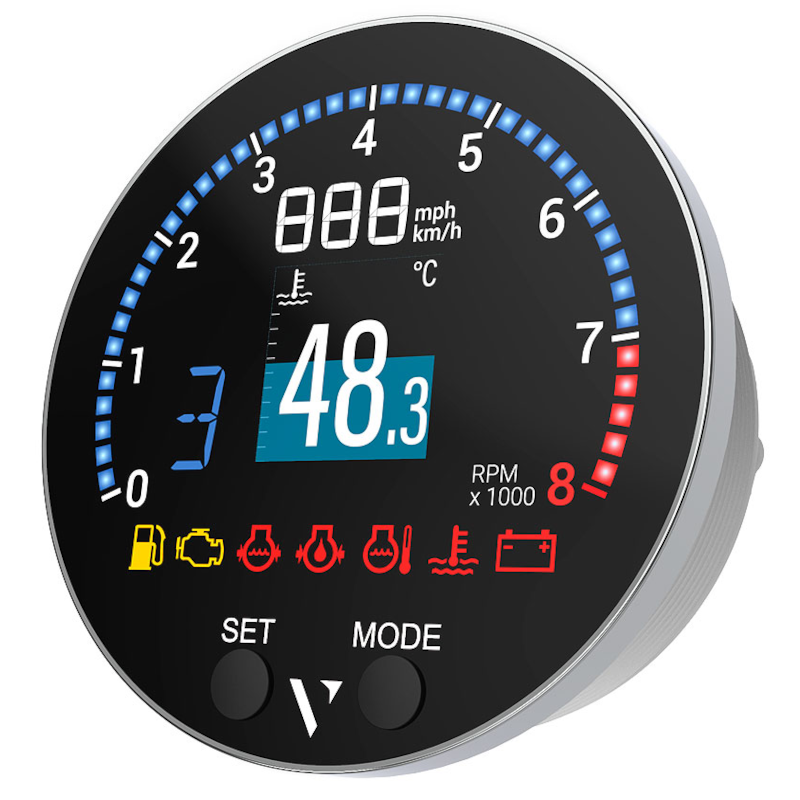

Veratron VMH 35 GPS (0-5V) Pantalla multifuncional de 85 mm 12V
301,29 €
(impuestos inc.)
249,00 € fiscales excl.
Número de parte:
Veratron VMH 35 (0-5V) B00143501
- Pantalla híbrida en color legible con sol de nueva generación
- Puerto de sensor inteligente de batería (IBS)
- 1x entrada resistiva analógica (0-400 Ω programable)
- 1x entrada de sensor 0-5 voltios
- Analógico al gateway NMEA 2000
- Receptor GNSS integrado de alto rendimiento
Información logística:
- Código Ean: 7640190290206
- Peso: 0.50kg
Descripción funcional VMH35 (0-5 voltios) Pantalla multifunción (Maestro):
Veratron VMH 35 (0-5 voltios) B00143501 Especificaciones:
Dimensiones y ajuste del Veratron VMH35 B00143501
| Dimensiones de montaje - Exterior: | Ø 85mm / 3.375 pulgadas - Ø100mm / 9,74 pulgadas |
| Profundidad de montaje: | 65mm / 2,56 pulgadas |
| Grosor del panel con tuerca de bloqueo de spinlock: | 1mm - 15mm : 0,4 pulgadas - 0,59 pulgadas |
| Grosor del panel con montaje de pernos de montante: | Montura de pernos de perno no es posible |
| Grosor del panel Montaje al ras: | Montado al ras no es posible |
| Área activa: | Ø 83 mm (pantalla ópticamente enlazada) |
| Pantalla central: | 36,6mm / 1,44", 128 x 128 píxeles |
| Ring: | Escote de acero inoxidable cepillado |
| Botones: | 2 botones de silicio |
| Temperatura de funcionamiento: | - 20 °C a 60 °C |
| Temperatura de almacenamiento: | - 30 °C a 80 °C |
| Plugs: | Molex MX-150, 12 pines DeviceNet M12, 5 pines |
Especificaciones técnicas Veratron VMH 35 (0-5 voltios) B00143501:
| Rango de RPM: | 0 - 8000 RPM |
| RPM máximas: | 8000 RPM |
| Voltaje de funcionamiento: | 12 VDC |
| Rango de voltaje: | 9 – 16 VDC |
| Consumo energético: | ≤ 15 mA (modo normal) ≤ 120 μA (modo de suspensión) |
| Sistemas GNSS: | GPS, GLONASS, Galileo |
| Antena GNSS: | Integrado, 10 Hz, 72 canales |
| Sensibilidad al seguimiento: | 165 dBm |
| Hora de arreglar primero (arranque en caliente): | 1s |
| Hora de arreglar primero (arranque en frío): | Años 30 |
| Precisión de posición: | 2,5 m |
| Precisión de velocidad: | 0,05 m/s |
| Precisión del cabeceo: | 0,3° |
| Entrada VMH35 B00085501 Multi display (Maestro) | 1x entrada NMEA 2000 1x autobús LIN Entrada analógica de frecuencia 1x (RPM) 1x Entrada analógica 1x entrada de 0-5 voltios |
| Salidas: | NMEA2000 EasyLink Aviso contacto Max 500mA no inductivo (NO) |
| Lente: | Vidrio mineral |
| Clase de protección: | IP X7 |
| Inflamabilidad: | Conforme a UL94 |
Funcionalidad Veraton VMH-35 (0-5 voltios) B00143501:
| Velocidad del motor (RPM) | Amer | Reloj |
| Nivel de combustible | Voltaje de la batería | Contador de horas (Total + Viaje) |
| Consumo de combustible | Estado de carga de la batería | Distancia del viaje |
| Temperatura del refrigerante | Estado de salud de la batería | Combustible total utilizado |
| Presión del refrigerante | Autonomía de la batería | Total Fuel |
| Temperatura del aceite de motor | Temperatura de la batería | Nivel de agua dulce |
| Presión del aceite del motor | Molduras | Nivel de aguas residuales |
| Presión de sobrealimentación | Posición GPS | Temperatura del agua de mar |
| Ángulo del timón | Curso sobre el terreno | Profundidad |
Datos adicionales mostrados:
| Velocidad del motor (RPM) | Posición del tren de agranaje |
| Velocidad del barco (SOG o STW) | 6 x Señales de alarma |
Contenido de envase de Veratron VMH-35 (0-5 voltios) B00143501:
- Veratron VMH35 (0-5 voltios) B001435 Pantalla multifunción (Maestro)
- Tuerca central de bloqueo de spinlock 85mm
- Instrucciones de seguridad e instalación
- Arnés de cables B001066
- IBS (Sensor Inteligente de Batería) B000439
- Adaptador de polo B000684
B00143501
Hoja técnica
- Tamaño del orificio de instalación
- 85 mm - 3 3/8 pulgadas
- Lente
- Vidrio mineral - Anti-empañamiento
- Categoría
- Instrumentos multifunción
- Aplicación
- Veratron Multifunción
- Frente de la clase IP
- IPX9K-ISO 20653
- Voltaje de funcionamiento
- 12 voltios de corriente continua
- Estado de la pieza - Tiempo de entrega
- Ordenable
- Embalaje
- Veratron VDO Instrumentos
- Funcionalidad
- Programable multifunción
- Luz de advertencia
- Sin
- Comunicación
- NMEA 2000
Veratron EasyLink 2 - Montaje
- Tuerca central de bloqueo de 85mm
- Parte trasera de la Clase IP
- IPX9K-ISO 20653 con conector
- Norma NMEA
- NMEA 2000 - IEC 61162-3
- Tipo de conector de datos
- NMEA 2000 Micro-C M12
- Tipo de conector de alimentación
- Molex MX150
- Rango de medición de tacógrafo
- 0 - 8.000 RPM
Referencias específicas
- ean13
- 7640190290206
- MPN
- B00143501
Veratron VMH 35 (0-5V) B00143501
- Pantalla híbrida en color legible con sol de nueva generación
- Puerto de sensor inteligente de batería (IBS)
- 1x entrada resistiva analógica (0-400 Ω programable)
- 1x entrada de sensor 0-5 voltios
- Analógico al gateway NMEA 2000
- Receptor GNSS integrado de alto rendimiento
