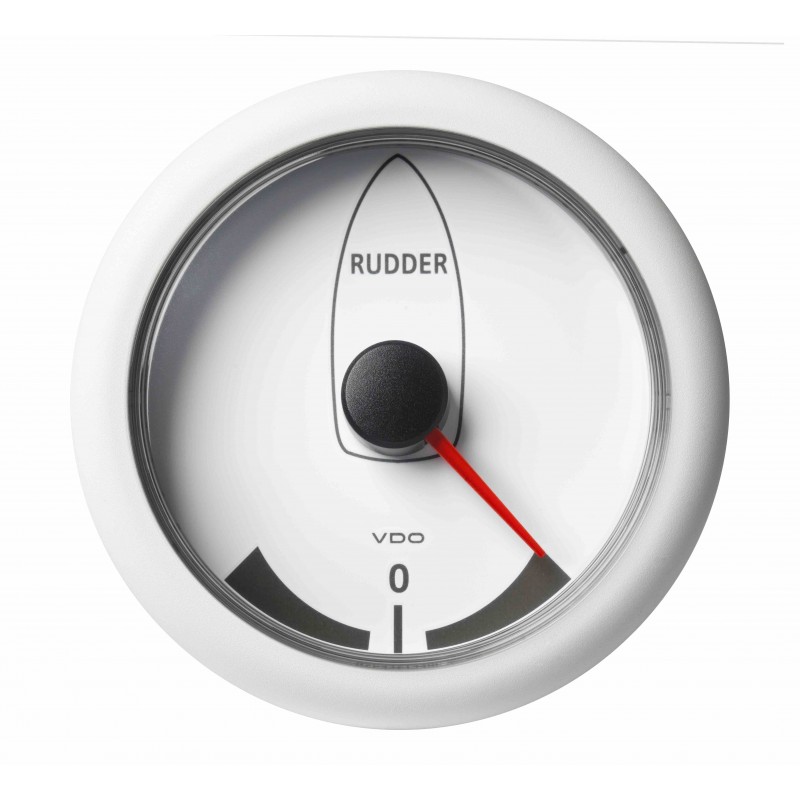

Veratron Indicatore di angolo del timone ViewLine Bianco 85mm
Numero di parte:
Veratron A2C59512411
- Colore: Bianco
- Diametro del foro del pannello: 85 mm - 3 3/8"
- Portata: -45° a +45° angolo del timone
- Obiettivo: Doppio - Anti-Annebbiamento
- Pacchetto retail 1 Indicatore di angolo del timone
Informazioni logistiche:
- Codice Ean: 7640178722286
- Peso: 0.53kg
Descrizione ViewLine indicatore di angolo del timone:
Veratron ViewLine A2C59512411 Specifiche tecniche complete:
Dimensioni e montatura:
| Diametro dell'installazione (foro) e diametro esterno: | 85 mm - 3 3/8 pollici e 93 mm - 3 2/3 pollici |
| Profondità dell'installazione: | 50 mm |
| Altezza di bloccaggio con dado Spinlock: | 0,5 mm - 20 mm |
| Altezza di bloccaggio con staffa: | 2 mm - 15 mm (Opzionale) |
| A montaggio a filo: | Kit opzionale A2C59510864 |
Funzionalità:
| Intervallo di inclinazione del timone: | -45° a +45° |
| Indicatore del timone in ingresso del segnale del sensore: | Veratron 440-102-001-001D Trasmittente angolo del timone 3-180 Ohm |
| Accuratezza: | ± 2,5% della lettura a scala intera |
| Connessione: | Connettore MQS Hirschmann a 8 e 14 pin |
Alimentazione elettrica:
| Tensione di funzionamento: | 8 a 32 V DC |
| Consumo attuale: | < 175 mA inclusi i LED di allarme |
| Protezione contro la polarità inversa: | Sì - 1 minuto |
| Protezione dai cortocircuiti: | Sì - 1 minuto |
Manopola e puntero:
| Angolo di deviazione: | 90° |
| Colore del quadrante: | Bianco |
| Illuminazione del quadrante: | Retroilluminazione LED ambra 605nm |
| Puntatore: | Retroilluminazione LED rossa |
| LED di allarme: | Rosso (632nm) |
| Programmazione: | Veratron Kit software USB |
Design:
| Modello: | Veratron ViewLine Marine |
| Obiettivo: | Doppio - Anti-riflesso - Anti-annebbiamento |
| Cornice standard: | Bianco rotondo (Intercambiabile) |
Protezione e standard:
| Classe di protezione frontale: | IP67 (IEC 60529) |
| Classe di protezione posteriore: | IP52 |
| Umidità relativa: | Massimo 95% |
| Temperatura di esercizio: | -30°C a +80°C (Cornice in plastica) |
| Norma CE: | Sì |
| Certificazione DNV GL: | Sì |
| Shock meccanico continuo: | 25G - 6ms - 1Hz |
| Shock singolo meccanico | 100G - 11ms |
| Test di caduta libera: | 1 metro - 3x |
| Ritardante di fiamma della casa: | UL94-VD |
Pacchetto retail:
- Veratron ViewLine White A2C59512411 Indicatore dell'angolo del timone
- Dado a spinlock
- Bianco tondo con la ghiera (Intercambiabile)
- Cavo adattatore con connettore Hirschmann MQS a 8 e 14 pin
- Guarnizione in gomma
- Codice QR
- Istruzioni di sicurezza e manuale di installazione
- Veratron Trasmittente angolare del timone 440-102-001-001D non incluso
A2C59512411
Scheda tecnica
- Dimensione del foro di installazione
- 85 mm - 3 3/8 pollici
- Colore
- Quadrante bianco
- Obiettivo
- Doppio anti-appannaggio in plastica
- Modello a cornice
- Round bianco
- Intervallo di misurazione
- 45° - 0 - 45°
- Categoria
- Indicatori dell'angolo del timone
- Serie
- Veratron ViewLine Retail
- Applicazione
- Veratron Navigazione
- Segnale analogico
- 3 - 180 Ohm
- Fronte della classe IP
- IP67-IEC 60529
- Tensione di funzionamento
- 12 - 24 Volt DC Tyco 8-pin
- Stato della parte - Tempi di consegna
- Ordinabile
- Confezione
- Veratron VDO Strumenti
- Funzionalità
- Angolo del timone
- Cornice intercambiabile
- Sì - Clip
- Spia di avvertimento
- LED rosso - Programmabile
- Comunicazione
- Analogico
- Scala a quadrante
- Singolo
- Tipo di connettore
- MQS Tyco a 8 e 14 pin
- Montaggio
- Dado centrale a spinlock 85mm
- Illuminazione a quadrante
- LED ambra non dimmerabile
- Classe IP posteriore
- IP52-IEC 60529
- Colore del puntatore
- Puntatore rosso - Retroilluminazione rossa
Riferimenti specifici
- ean13
- 7640178722286
Veratron A2C59512411
- Colore: Bianco
- Diametro del foro del pannello: 85 mm - 3 3/8"
- Portata: -45° a +45° angolo del timone
- Obiettivo: Doppio - Anti-Annebbiamento
- Pacchetto retail 1 Indicatore di angolo del timone
