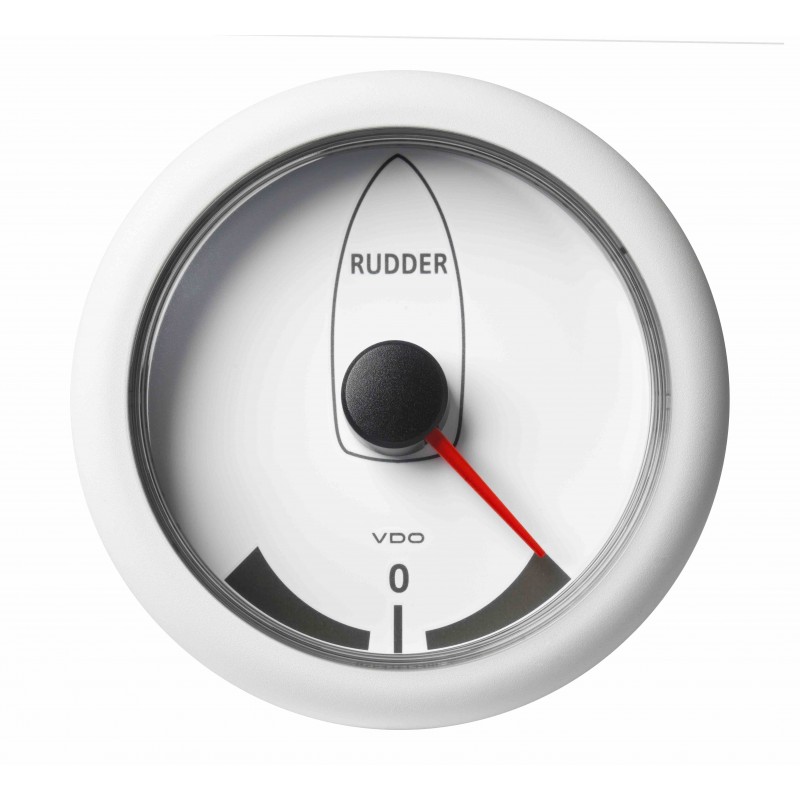

Veratron Indicador de ângulo do leme ViewLine Branco 85mm
Número de parte:
Veratron A2C59512411
- Cor: Branco
- Diâmetro do furo do painel: 85 mm - 3 3/8"
- Alcance: -45° a +45° ângulo do leme
- Lente: Dual - Anti-Embaciamento
- Pacote de retalho 1 medidor de ângulo do leme
Informação logística:
- Código Ean: 7640178722286
- Peso: 0.53kg
Descrição Indicador de ângulo do leme ViewLine:
Veratron ViewLine A2C59512411 Especificações técnicas completas:
Tamanhos e montagem:
| Diâmetro da instalação (orifício) e diâmetro exterior: | 85 mm - 3 3/8 polegadas e 93 mm - 3 2/3 polegadas |
| Profundidade da instalação: | 50 mm |
| Altura de bloqueio com porca Spinlock: | 0,5 mm - 20 mm |
| Altura de bloqueio com suporte: | 2 mm - 15 mm (Opcional) |
| Embutido: | Equipamento opcional A2C59510864 |
Funcionalidade:
| Intervalo do ângulo do leme: | -45° a +45° |
| Sinal de entrada do sensor, medidor do leme: | Veratron 440-102-001-001D Emissor de ângulo do leme 3-180 Ohm |
| Precisão: | ± 2,5% da leitura em escala real |
| Ligação: | Conector MQS de Hirschmann de 8 e 14 pinos |
Fonte de alimentação:
| Tensão de operação: | 8 a 32 V CC |
| Consumo atual: | < 175 mA incluindo LED de aviso |
| Proteção contra polaridade inversa: | Sim - 1 minuto |
| Proteção contra curtos-circuitos: | Sim - 1 minuto |
Mostrador & Ponteiro:
| Ângulo de deflexão: | 90° |
| Cor do mostrador: | Branco |
| Iluminação por Mostrador: | Retroiluminação LED âmbar 605nm |
| Ponteiro: | Retroiluminação LED vermelha |
| LED de aviso: | Vermelho (632nm) |
| Programação: | Veratron Kit de software USB |
Design:
| Modelo: | Veratron ViewLine Marine |
| Objetiva: | Dual - Anti-reflexo - Anti-nevoeiro |
| Lunda padrão: | Branco redondo (Intercambiável) |
Proteção e normas:
| Classe de proteção frontal: | IP67 (IEC 60529) |
| Classe de proteção traseira: | IP52 |
| Humidade relativa: | Máximo 95% |
| Temperatura de funcionamento: | -30°C a +80°C (moldura de plástico) |
| Norma CE: | Sim |
| Certificação DNV GL: | Sim |
| Choque mecânico contínuo: | 25G - 6ms - 1Hz |
| Amortecedor mecânico simples | 100G - 11ms |
| Teste de queda livre: | 1 metro - 3x |
| Retardador de chama na casa: | UL94-VD |
Pacote de retalho:
- Veratron ViewLine White A2C59512411 Indicador de Ângulo do Leme
- Porca de spinlock
- Branco redondo da moldura (Intercambiável)
- Cabo adaptador com conector Hirschmann MQS de 8 e 14 pinos
- Vedação de borracha
- Código QR
- Instruções de segurança e manual de instalação
- Veratron Emissor do ângulo do leme 440-102-001-001D não incluído
A2C59512411
Ficha técnica
- Tamanho do furo de instalação
- 85 mm - 3 3/8 polegadas
- Cor
- Mostrador branco
- Objetiva
- Duplo antiembaçador de plástico
- Modelo de moldura
- Ronda branca
- Alcance de medição
- 45° - 0 - 45°
- Categoria
- Indicadores de ângulo do leme
- Serie
- Veratron Retalho ViewLine
- Aplicação
- Veratron Navegação
- Sinal analógico
- 3 - 180 Ohm
- Frente da Classe IP
- IP67-IEC 60529
- Tensão de funcionamento
- 12 - 24 Volts DC Tyco 8 pinos
- Estado da peça - Tempo de entrega
- Ordenável
- Embalagem
- Veratron Retalho de Instrumentos VDO
- Funcionalidade
- Ângulo do leme
- Moldura Intercambiável
- Sim - Clip
- Luz de aviso
- LED Vermelho - Programável
- Comunicação
- Analógico
- Escala de mostrador
- Single
- Tipo de conector
- MQS Tyco de 8 e 14 pinos
- Montagem
- Porca central Spinlock 85mm
- Iluminação por mostrador
- LED âmbar não regulável
- Classe traseira da Classe IP
- IP52-IEC 60529
- Cor do ponteiro
- Ponteiro vermelho - Retroiluminação vermelha
Referências Específicas
- ean13
- 7640178722286
