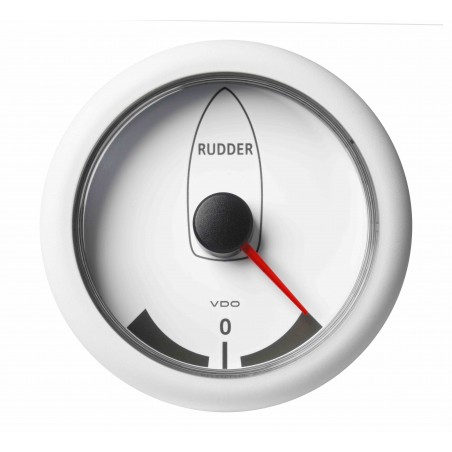

Veratron ViewLine Seitenruder-Winkelanzeiger Weiß 85 mm
Teilenummer:
Veratron A2C59512411
- Farbe: Weiß
- Lochdurchmesser des Panels: 85 mm - 3 3/8"
- Entfernung: -45° bis +45° Ruderwinkel
- Objektiv: Dual – Anti-Nebel-Objektiv
- Einzelhandelspaket 1 Seitenruder-Winkelmesser
Logistische Informationen:
- Ean-Code: 7640178722286
- Gewicht: 0.53kg
Beschreibung Seitenruderwinkel Ansicht:
Veratron ViewLine A2C59512411 vollständige technische Spezifikationen:
Größen und Halterung:
| Installationsdurchmesser (Loch) und Außendurchmesser: | 85 mm - 3 3/8 Zoll und 93 mm - 3 2/3 Zoll |
| Installationstiefe: | 50 mm |
| Verriegelungshöhe mit Spinlock-Mutter: | 0,5 mm - 20 mm |
| Verriegelungshöhe mit Halterung: | 2 mm - 15 mm (optional) |
| Flushmount: | Optionales Kit A2C59510864 |
Funktionalität:
| Seitenruderwinkelbereich: | -45° bis +45° |
| Sensorsignal-Eingangs-Ruderanzeige: | Veratron 440-102-001-001D Seitenruder-Winkelsender 3-180 Ohm |
| Genauigkeit: | ± 2,5 % der vollständigen Messung |
| Verbindung: | Hirschmann 8 & 14 Pins MQS-Stecker |
Stromversorgung:
| Betriebsspannung: | 8 bis 32 V Gleichstrom |
| Aktueller Verbrauch: | < 175 mA inklusive Warn-LED |
| Umgekehrter Polaritätsschutz: | Ja – 1 Minute |
| Kurzschlussschutz: | Ja – 1 Minute |
Zifferblatt & Zeiger:
| Ablenkwinkel: | 90° |
| Zifferblattfarbe: | Weiß |
| Zifferblattbeleuchtung: | Amber LED-Hintergrundbeleuchtung 605 nm |
| Tipp: | Rote LED-Hintergrundbeleuchtung |
| Warn-LED: | Rot (632nm) |
| Programmierung: | Veratron USB-Software-Kit |
Design:
| Modell: | Veratron ViewLine Marine |
| Objektiv: | Dual - Anti-Blendung - Anti-Nebel |
| Standardrahmen: | Rundweiß (Austauschbar) |
Schutz und Standards:
| Frontschutzklasse: | IP67 (IEC 60529) |
| Heckschutzklasse: | IP52 |
| Relative Luftfeuchtigkeit: | Maximal 95 % |
| Betriebstemperatur: | -30°C bis +80°C (Kunststofffassung) |
| CE-Standard: | Ja |
| DNV GL-Zertifizierung: | Ja |
| Mechanischer Stoß kontinuierlich: | 25G - 6 ms - 1Hz |
| Mechanischer Einzelstoßdämpfer | 100G - 11 ms |
| Freifalltest: | 1 Meter – 3x |
| Flammhemmung im Gehäuse: | UL94-VD |
Einzelhandelspaket:
- Veratron Ansichtslinie Weißer A2C59512411 Seitenruderwinkelanzeiger
- Spinlock-Mutter
- Runde weiße Lünette (Austauschbar)
- Adapterkabel mit 8 und 14 Pins Hirschmann MQS-Anschluss
- Gummidichtung
- QR-Code
- Sicherheitsanweisungen und Installationsanleitung
- Veratron Seitenruder-Winkelsender 440-102-001-001D nicht enthalten
A2C59512411
Datenblatt
- Lochgröße der Installationslöcher
- 85 mm - 3 3/8 Zoll
- Farbe
- Weißes Zifferblatt
- Linse
- Plastik-Doppel-Anti-Dampf
- Bezel-Modell
- Weiße Runde
- Messbereich
- 45° - 0 - 45°
- Kategorie
- Seitenruderwinkelanzeigen
- Serie
- Veratron ViewLine Retail
- Anwendung
- Veratron Navigation
- Analoges Signal
- 3 - 180 Ohm
- IP-Klassenfront
- IP67-IEC 60529
- Betriebsspannung
- 12 - 24 Volt Gleichstrom Tyco 8-Pins
- Teilestatus – Lieferzeit
- Bestellbar
- Verpackung
- Veratron VDO Instrument Einzelhandel
- Funktionalität
- Seitenruderwinkel
- Austauschbare Bezel
- Ja – Clip-on
- Warnleuchte
- Rote LED – Programmierbar
- Kommunikation
- Analog
- Zifferblattskala
- Single
- Steckverbindertyp
- Tyco 8 und 14-Pins MQS
- Montage
- Zentrale Spinlock-Mutter 85 mm
- Zifferblattbeleuchtung
- Bernsteinfarbene LED nicht dimmbar
- IP-Klasse hinten
- IP52-IEC 60529
- Zeigerfarbe
- Roter Zeiger – Rotes Hintergrundlicht
Spezifische Referenzen
- ean13
- 7640178722286
Veratron A2C59512411
- Farbe: Weiß
- Lochdurchmesser des Panels: 85 mm - 3 3/8"
- Entfernung: -45° bis +45° Ruderwinkel
- Objektiv: Dual – Anti-Nebel-Objektiv
- Einzelhandelspaket 1 Seitenruder-Winkelmesser
