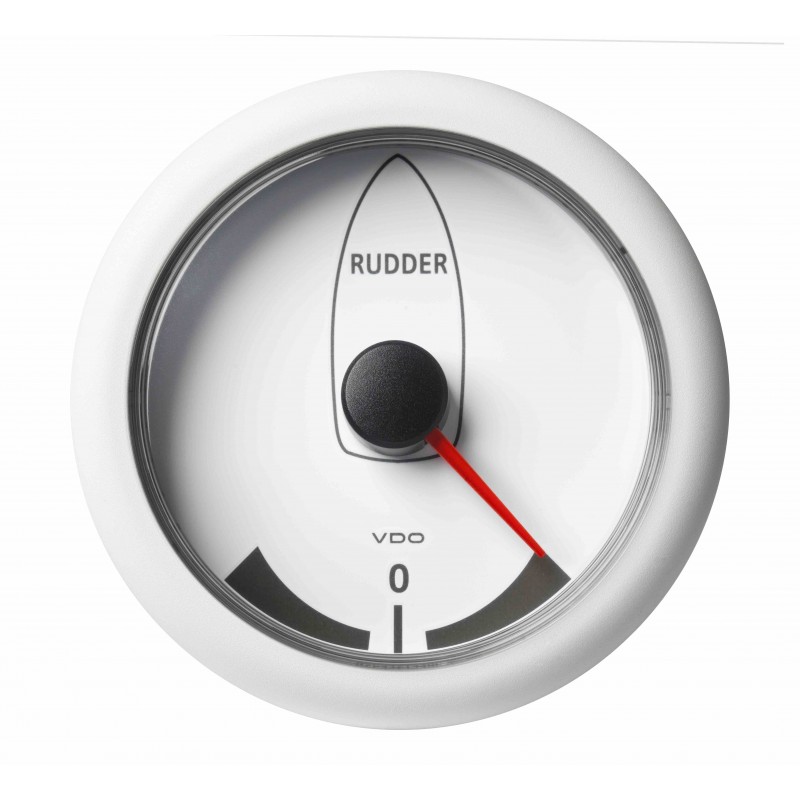

Veratron Wskaźnik kąta steru kierunku ViewLine Biały 85mm
Numer części:
Veratron A2C59512411
- Kolor: Biały
- Średnica otworu panelu: 85 mm - 3 3/8"
- Zakres: -45° do +45° kąt steru
- Obiektyw: Dual - Anty-Fog
- Pakiet detaliczny 1 miernik kąta steru kierunku
Informacje logistyczne:
- Kod EAN: 7640178722286
- Waga: 0.53kg
Opis Wskaźnik kąta kierunku:
Veratron ViewLine A2C59512411 Pełne specyfikacje techniczne:
Rozmiary i montaż:
| Średnica instalacji (otworu) i średnica zewnętrzna: | 85 mm - 3 3/8 cala oraz 93 mm - 3 2/3 cala |
| Głębokość montażu: | 50 mm |
| Wysokość blokowania przy nakrętce Spinlock: | 0,5 mm - 20 mm |
| Wysokość blokowania z uchwytem: | 2 mm - 15 mm (opcjonalnie) |
| Montaż na płycie: | Opcjonalny zestaw A2C59510864 |
Funkcjonalność:
| Zakres kąta steru: | -45° do +45° |
| Sygnał wejściowy czujnika steru kierunku: | Veratron 440-102-001-001D Nadajnik kątowy steru kierunku 3-180 Ohm |
| Dokładność: | ± 2,5% pełnego pomiaru |
| Połączenie: | Złącze Hirschmann MQS z 8 i 14 pinami |
Zasilacz:
| Napięcie robocze: | Prąd stały od 8 do 32 V |
| Obecne zużycie: | < 175 mA wraz z diodą ostrzegawczą |
| Ochrona przed odwróconą polaryzacją: | Tak - 1 minuta |
| Ochrona przed zwarciem: | Tak - 1 minuta |
Dial & Pointer:
| Kąt uchylenia: | 90° |
| Kolor tarczy: | Biały |
| Oświetlenie tarczy: | Bursztynowe podświetlenie LED 605 nm |
| Wskazówka: | Czerwone podświetlenie LED |
| LED-ka ostrzegawcza: | Czerwony (632 nm) |
| Programowanie: | Veratron zestaw oprogramowania USB |
Projekt:
| Model: | Veratron ViewLine Marine |
| Obiektyw: | Dual - Antyodblaskowy - Anty-Mgielny |
| Standardowa ramka: | Okrągły biały (wymienny) |
Ochrona i standardy:
| Klasa ochrony przedniej: | IP67 (IEC 60529) |
| Klasa ochrony tylnej: | IP52 |
| Wilgotność względna: | Maksymalnie 95% |
| Temperatura pracy: | -30°C do +80°C (plastikowa ramka) |
| Standard CE: | Tak |
| Certyfikacja DNV GL: | Tak |
| Ciągły wstrząs mechaniczny: | 25G - 6ms - 1Hz |
| Mechaniczny pojedynczy amortyzator | 100G - 11ms |
| Test swobodnego spadku: | 1 metr - 3x |
| Obudowa obudowy ograniczająca ognie: | UL94-VD |
Pakiet detaliczny:
- Veratron Wskaźnik kąta A2C59512411 kierunku ViewLine
- Nakrętka spinlock
- Okrągły biały oprawka (wymienny)
- Kabel adaptera z 8- i 14-pinowym złączem Hirschmann MQS
- Uszczelnienie gumowe
- Kod QR
- Instrukcje bezpieczeństwa i instrukcja montażu
- Veratron Nadajnik kątowy steru kierunku 440-102-001-001D nie jest uwzględniony
A2C59512411
Karta katalogowa
- Rozmiar otworu montażowego
- 85 mm - 3 3/8 cala
- Kolor
- Biała tarcza
- Soczewka
- Plastikowy podwójny anty-mgiełkowy
- Model z bezelem
- Biały okrążony
- Zakres pomiarów
- 45° - 0 - 45°
- Kategoria
- Wskaźniki kąta steru kierunku
- Serie
- Veratron ViewLine Retail
- Zastosowanie
- Veratron Nawigacja
- Sygnał analogowy
- 3 - 180 Ohm
- Front klasy IP
- IP67-IEC 60529
- Napięcie robocze
- 12 - 24 W DC Tyco 8-pinowe
- Status części - Czas dostawy
- Można zamówić
- Opakowanie
- Veratron Detaliczny sprzęt VDO
- Funkcjonalność
- Kąt steru kierunku
- Wymienne bezel
- Tak – Klips
- Kontrolka ostrzegawcza
- Czerwona dioda LED - programowalna
- Komunikacja
- Analog
- Skala tarczowa
- Single
- Typ złącza
- Tyco 8 i 14-pinowe MQS
- Montaż
- Centralna siodełka spinlock 85mm
- Oświetlenie tarczy
- Bursztynowa dioda LED nie da się
- Tył klasy IP
- IP52-IEC 60529
- Kolor wskaźnika
- Czerwony wskaźnik - Czerwone podświetlenie
Konkretne odniesienia
- EAN13
- 7640178722286
