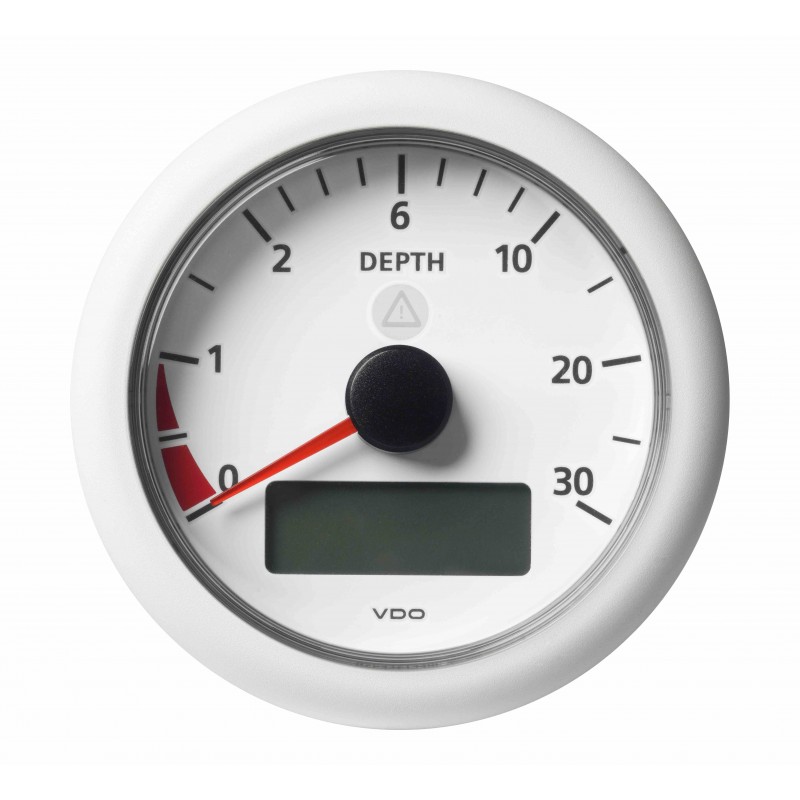

Veratron ViewLine - 85mm Witte dieptespoor 30m - 12-24V DLRW
Onderdeelnummer:
A2C59514250
- Installatiediameter 85 mm - 3 3/8"
- Witte wijzerplaat - Achterlicht amber
- Witte ronde clip-on met een bezel
- Diepte: 0 - 30 meter
- Invoer: NMEA 0183
- Lens: Anti-mist dubbel plastic
Logistieke informatie:
- Ean Code: 7640178722361
- Gewicht: 0.50kg
Functionele beschrijving ViewLine Dieptemeter:
De ViewLine 85mm dieptemeter van Veratron wordt gebruikt om de analoge waterdiepte te meten tot 30 meter diepte. Middels het geïntegreerde vrij instelbaar alarm kan ook in ondiep water worden gevaren. De Veratron dieptemeter krijgt zijn gegevens via een NMEA 0183 sensor. Sensoren zijn er voor door de huid montage of spiegel montage. Op het geïntegreerde display kan bij het gebruik van een Veratron Triducer sensor ook de watertemperatuur afgelezen worden.
Veratron ViewLine A2C59514250 Specificaties:
Maten en montage A2C59514250:
| Diameters: - Inbouw - Buiten - Flushmount: | 85mm-3 3/8 Inch : 93mm-3 2/3 Inch : 75.4mm |
| Installatie diepte met connector | Standaard 65mm - Flushmount 65mm |
| Paneeldikte met spinlock moer: | 0.5mm - 20mm |
| Paneeldikte met bracket montage: | 2mm - 15mm - Optionele kit A2C59510854 |
| Paneeldikte Flushmount: | 1.5mm - 3mm - Optionele kit A2C59510864 |
Functionaliteit A2C59514250:
| Meetbereik analoge diepte: | Diepte: 0 - 30 Meter |
| Meetbereik schaal boven: | Diepte: 0 - 30 Meter |
| Meetbereik schaal onder: | Via display |
| Ingangsignaal ViewLine A2C59514250 Dieptemeter | NMEA 0183 - DBT - DPT - MTW |
| Meetsysteem: | NNB |
| Geschikte sensoren: | X11-719-000-053 Triducer® NMEA 0183 Transom Mount Transducer X11-719-000-058 Triducer® NMEA 0183 Thru-Hull Mount Transducer Airmar DT800 |
| Programmering: | Met meegeleverde pushbuttons |
| Alarm LED - Alarm uitgang: | Rood (632nm) Programmeerbaar - +12 Volt 500 mA |
| Meetnauwkeurigheid A2C59514250: | < 2.5 % van de volle schaal 0 - 240° |
| Connector(s): | Hirschmann 8 & 14 pins MQS connector |
Voeding A2C59514250:
| Voedingspanning: | 10 - 30 Volt DC |
| Stroomverbruik: | < 150 mA inclusief waarschuwings LED |
| Ompoolbeveiliging: | Maximaal 5 Minuten |
| Kortsluitbestendigheid: | Maximaal 1 Minuut |
Schaal & wijzer A2C59514250:
| Schaalverdeling: | 240° |
| Schaal kleur: | Witte wijzerplaat |
| Schaalverlichting: | Amber LED backlight 605nm |
| Wijzer: | Rood met LED verlichting |
Uitvoering A2C59514250:
| Model: | Veratron ViewLine Marine |
| Front glas type - Materiaal: | Dubbel - PMMA - Anticondens - Ontspiegeld |
| Frontring - Materiaal - Kleur - Profiel: | PC - Witte frontring rond clip-on - 9 Modellen optioneel |
| Behuizing material: | PC - Brandvertragend - UL94 |
Beschermklasse en certificering A2C59514250:
| Front beschermingsklasse: | IP67 Volgens IEC 60529 - In normale positie |
| Achterkant beschermingsklasse: | IP52 Volgens IEC 60529 - In normale positie |
| Relatieve vochtigheid: | Maximaal 95% |
| Bedrijfstemperatuur: | Met standaard PC Frontring: -30°C to +80°C Met Chromen ABS Frontring: -30°C to +70°C |
| CE Certificering - ISO Productie Certificering: | Ja - NNB |
| REACH - RoHS - Lead-Free: | Conform 2002/95/EU Richtlijn |
| Vibratie bestendigheid: | Sinus 2g - 10-500Hz - Duur 16 Uur Ruis 3g - 10-1000Hz - Duur 8 Uur |
| Mechanische schok bestendigheid: | Continu: 25g - 6ms - 1Hz Single shock - 100g - 11ms Free fall: 1m - 3 times |
| EMC conformiteit volgens: | DIN_EN 61000-6-1 DIN_EN 61000-6-2 DIN_EN 61000-6-3 DIN_EN 61000-6-4 |
| Chemisch restent tegen: | Conserveermiddel Conserveermiddel verwijderaar Motor reinigingsmiddel Spiritus Interieur reiniger Dranken die caffeine en tannine bevatten |
Verpakking inhoud A2C59514250:
- Veratron Marine ViewLine Retail A2C59514250 Dieptemeter
- Kabels met Hirschmann connector 8 & 14-pins
- Rubber pakking
- Centrale spinlock moer 85mm
- Frontring rond wit - Optioneel chroom
- QR code
- Veiligheids- en installatie instructies
- Aansluitkabel en druktoetsen worden meegeleverd
- Veratron instrumenten worden zonder sensoren geleverd
A2C59514250
Datasheet
- Grootte van het installatiegat
- 85 mm - 3 3/8 inch
- Kleur
- Witte wijzerplaat
- Lens
- Plastic dubbele anti-mist
- Bezelmodel
- Witte ronde
- Meetbereik
- 0 - 30 meter
- Categorie
- Dieptemeter
- Serie
- Veratron ViewLine Retail
- Toepassing
- Veratron Navigatie
- Analoog signaal
- Geen analoge ingang
- IP-klasse front
- IP67-IEC 60529
- Bedrijfsspanning
- 12 - 24 Volt DC Tyco 8-pins
- Status van onderdelen - Levertijd
- Uitgefaseerd - Op verzoek
- Verpakking
- Veratron VDO Instrument retail
- Functionaliteit
- Diepte
- Bezel Verwisselbaar
- Ja - Clip-on
- Waarschuwingslampje
- Rode LED - Programmeerbaar
- Communicatie
- NMEA 0183
- Wijzerschaal
- Single
- Connectortype
- Tyco 8 en 14-pinnen MQS
- Montage
- Centrale Spinlock-moer 85mm
- Draaiwijzerverlichting
- Amber LED niet dimbaar
- IP-klasse achteren
- IP52-IEC 60529
- NMEA-standaard
- NMEA - IEC 61162
- Pointerkleur
- Rode pointer - Rode achtergrondverlichting
Specifieke referenties
- ean13
- 7640178722361
A2C59514250
- Installatiediameter 85 mm - 3 3/8"
- Witte wijzerplaat - Achterlicht amber
- Witte ronde clip-on met een bezel
- Diepte: 0 - 30 meter
- Invoer: NMEA 0183
- Lens: Anti-mist dubbel plastic
