VDO Drukzender 0-10 Bar - M10
€ 103,00
(incl. btw)
€ 85,12 belastingexcl.
Onderdeelnummer:
VDO 360-081-030-009C
- Drukbereik: 0 tot 10 Bar
- Draad: M10 x 1 Kegelvormig kortsluiting
- Zenderweerstandsbereik: 10 - 184 Ohm
- Sensorsignaal: 1-polige gemeenschappelijke aarde
- Waarschuwingscontact: 0,50 Bar ± 0,15 Bar
Logistieke informatie:
- Ean Code: 4103590690845
- Gewicht: 0.13kg
Beschrijving van de motoroliedruksensor:
VDO 360 081 030 009C Volledige technische specificaties:
Mechanische kenmerken:
| Drukmeetbereik: | 0 - 10 Bar 0 - 145 PSI 0 - 1000 KPa |
| Maximale druk: | 30 bar in 2 seconden |
| Thread: | M10 x 1 taps toelopende kortsluiting |

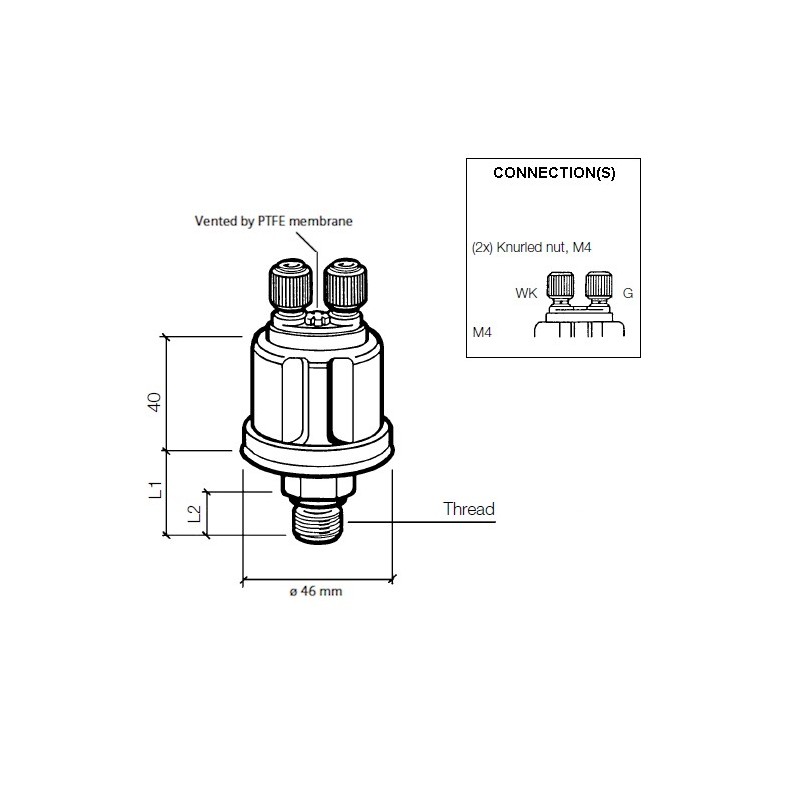

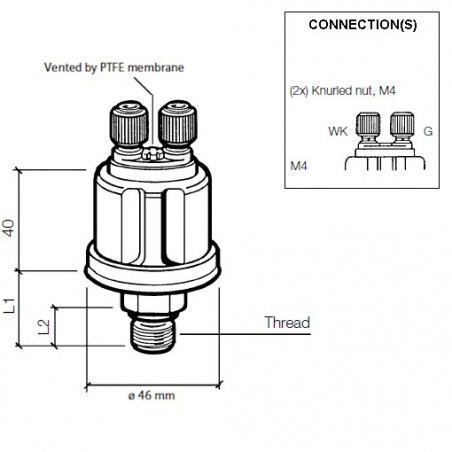

| Lengte schroefdraad + moer (L1): | 19,5 mm |
| Draadlengte (L2): | 11 mm |
| Koppel: | 30 Nm |
| Bedrijfstemperatuur: | -25 °C tot +100 °C |
| Drukmedium: | Olie - Brandstof - Lucht |
Elektrische functies:
| Bedrijfsspanning: | 6 - 24 V DC |
| Weerstandbereik: | 10 - 184 Ohm |
| Druksensorsignaal: | Enkelpolige gemeenschappelijke grond |
| Waarschuwingscontact: | 0,50 Bar ± 0,15 Bar |
| Waarschuwingscontact-schakelcapaciteit: | Maximaal 5 watt niet-inductief |
| Waarschuwingscontactfuncties: | Sluit met dalende druk |
| Drukzenderconnector: | M4 kunststof gekrulde moer |
| Waarschuwingscontactconnector: | M4 kunststof gekrulde moer |
Datasheets en tabellen:
| VDO 2014 Voertuigelektronica Catalogus: | Pagina 123 - 125 |
| Soort verbinding: | A |
| VDO En Du Pressure senders Tables: | VDO Datasheet tabel 4 |
Retailpakket:
- VDO 360 081 030 009C Drukzender
- VDO-sensoren worden - tenzij anders vermeld - geleverd zonder verbindingsmateriaal
360-081-030-009C
Datasheet
- Categorie
- Drukzenders
- Analoog signaal
- 10 - 184 Ohm
- Bedrijfsspanning
- 6 - 24 volt gelijkstroom
- Status van onderdelen - Levertijd
- Stopgezet product
- Verpakking
- VDO Sensor retailpakket
- Functionaliteit
- Motoroliedruk
- Communicatie
- Analoog
- Signaaluitgang:
- 10 - 184 Ohm
- Sensorsignaal
- Gemeenschappelijke basis
- Sensorconnector
- M4 kunststof gekrulde moer
- Draad
- M10 x 1 Mannelijke taps toelopende kortsluiting
- Waarschuwingscontact
- 0,50 Bar - Normaal gesloten
- Connectortype
- M4 Kunststof kartelmoer
- Waarschuwingscontactconnector
- M4 kunststof gekrulde moer
- Drukmeetbereik
- 0 - 10 Bar en 0 - 150 PSI
Specifieke referenties
- ean13
- 4103590690845
VDO 360-081-030-009C
- Drukbereik: 0 tot 10 Bar
- Draad: M10 x 1 Kegelvormig kortsluiting
- Zenderweerstandsbereik: 10 - 184 Ohm
- Sensorsignaal: 1-polige gemeenschappelijke aarde
- Waarschuwingscontact: 0,50 Bar ± 0,15 Bar
