VDO Drukzender 0-10 Bar - M14
€ 132,99
(incl. btw)
€ 109,91 belastingexcl.
Onderdeelnummer:
VDO 360-081-061-002C
- Drukbereik: 0 tot 10 Bar
- Draad: M14 x 1,5
- Zenderweerstandsbereik: 10 - 184 Ohm
- Sensorsignaal: 1-polige gemeenschappelijke aarde
- Waarschuwingscontact: 0,70 Bar ± 0,15 Bar
Logistieke informatie:
- Ean Code: 4103590691477
- Gewicht: 0.12kg
Beschrijving van de motoroliedruksensor:
VDO 360 081 061 002C Volledige technische specificaties:
Mechanische kenmerken:
| Drukmeetbereik: | 0 - 10 Bar 0 - 145 PSI 0 - 1000 KPa |
| Maximale druk: | 30 bar in 2 seconden |

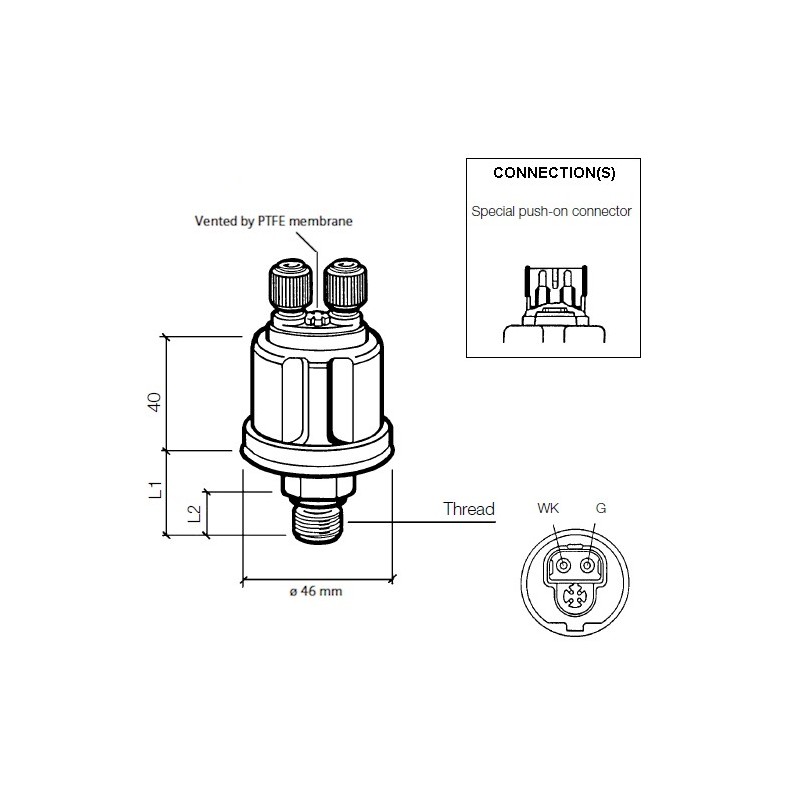

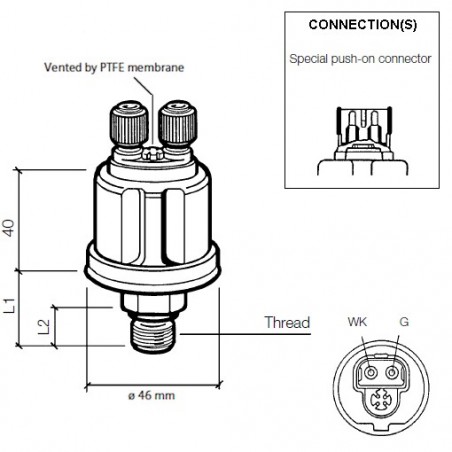

| Thread: | M14 x 1,5 |
| Lengte schroefdraad + moer (L1): | 20,5 mm |
| Draadlengte (L2): | 12 mm |
| Koppel: | 60 Nm |
| Bedrijfstemperatuur: | -25 °C tot +100 °C |
| Drukmedium: | Olie - Brandstof - Lucht |
Elektrische functies:
| Bedrijfsspanning: | 6 - 24 V DC |
| Weerstandbereik: | 10 - 184 Ohm |
| Druksensorsignaal: | Enkelpolige gemeenschappelijke grond |
| Waarschuwingscontact: | 0,70 bar ± 0,15 bar |
| Waarschuwingscontact-schakelcapaciteit: | Maximaal 5 watt niet-inductief |
| Waarschuwingscontactfuncties: | Sluit met dalende druk |
| Drukzenderconnector: | M4 AMP Male 4,8 x 0,8 mm 50° |
| Waarschuwingscontactconnector: | M4 AMP Mannelijk 6,3 x 0,8 mm 50° |
Datasheets en tabellen:
| VDO 2014 Voertuigelektronica Catalogus: | Pagina 123 - 125 |
| Soort verbinding: | M |
| VDO En Du Pressure senders Tables: | VDO Datasheet tabel 4 |
Retailpakket:
- VDO 360 081 061 002C Drukzender
- VDO-sensoren worden - tenzij anders vermeld - geleverd zonder verbindingsmateriaal
360-081-061-002C
Datasheet
- Categorie
- Drukzenders
- Analoog signaal
- 10 - 184 Ohm
- Bedrijfsspanning
- 6 - 24 volt gelijkstroom
- Status van onderdelen - Levertijd
- Stopgezet product
- Verpakking
- VDO Sensor retailpakket
- Functionaliteit
- Motoroliedruk
- Communicatie
- Analoog
- Signaaluitgang:
- 10 - 184 Ohm
- Sensorsignaal
- Gemeenschappelijke basis
- Sensorconnector
- M4 AMP Mannelijk 4,8 x 0,8 mm
- Draad
- M14 x 1,5 Mannelijk
- Waarschuwingscontact
- 0,70 Bar - Normaal gesloten
- Connectortype
- M4 Vlakstekker 4,8 x 0,8 mm
- Waarschuwingscontactconnector
- AMP Mannelijk 6,3 x 0,8 mm
- Drukmeetbereik
- 0 - 10 Bar en 0 - 150 PSI
Specifieke referenties
- ean13
- 4103590691477
VDO 360-081-061-002C
- Drukbereik: 0 tot 10 Bar
- Draad: M14 x 1,5
- Zenderweerstandsbereik: 10 - 184 Ohm
- Sensorsignaal: 1-polige gemeenschappelijke aarde
- Waarschuwingscontact: 0,70 Bar ± 0,15 Bar
