Continental VDO - Olietemperatuursensor 150°C - 1/4-18 NPTF

Onderdeelnummer:

VDO 323-801-004-017D

  • Temperatuurbereik: +50°C tot +150°C
  • Draad: 1/4-18 NPTF
  • Zenderweerstandsbereik: 322,8 - 18,6 Ohm
  • Sensorsignaal: 1-polige gemeenschappelijke aarde
  • Geen waarschuwingscontact
Logistieke informatie:
Stopgezet productKlik hier voor gedetailleerde informatie.
  • Gewicht: 0.50kg
Stopgezet artikel
Vervangingsartikel op verzoek

Beschrijving motor- en transmissie- olietemperatuursensor:

VDO 323 801 004 017D Volledige technische specificaties:

Mechanische kenmerken:

Temperatuurmeetbereik: +50°C tot +150°C
Minimum - Maximale bedrijfstemperatuur: -40 °C tot +180 °C
Thread: 1/4-18 NPTF

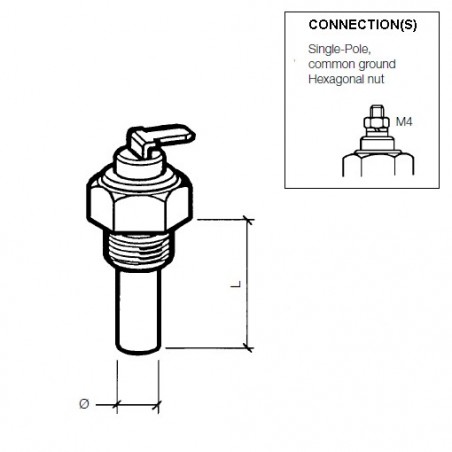

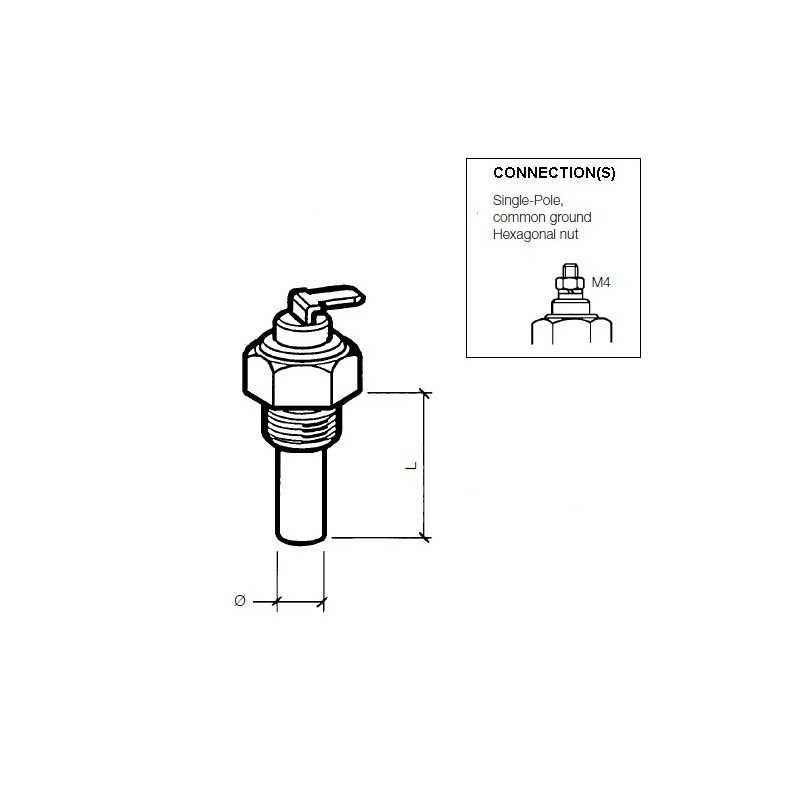

Lengte van het zenderelement + draad (L): 29 mm
Sensordiameter: 9 mm
Koppel: 20 Nm
Temperatuurmedium: Koelvloeistof - Water - Lucht - Motorolie - Transmissieolie - Brandstof

Elektrische functies:

Bedrijfsspanning: 6 - 24 V DC
Weerstandbereik: 322,8 - 18,6 Ohm
Temperatuursensorsignaal: Enkelpolige gemeenschappelijke grond
Waarschuwingscontact: Geen enkele
Optioneel waarschuwingscontact: VDO A2C59510886 Makepoint-schakelaar
Temperatuur-zenderconnector: M4 Zeshoekige moer

Datasheets en tabellen:

VDO 2014 Voertuigelektronica Catalogus: Pagina 136 - 137
Soort verbinding: D
VDO En Du Temperatuursenders Tabellen: VDO-tafel: 2
Temperatuur 100 °C > weerstand: 100 °C = 61,92 ohm ± 5,49 ohm

Retailpakket:

  • VDO 323 801 004 017D Temperatuurzender
  • VDO-sensoren worden - tenzij anders vermeld - geleverd zonder verbindingsmateriaal
323-801-004-017D

Datasheet

Categorie
Temperatuursensoren
Analoog signaal
322,8 - 18,6 Ohm
Bedrijfsspanning
6 - 24 volt gelijkstroom
Status van onderdelen - Levertijd
Stopgezet product
Verpakking
VDO Sensor retailpakket
Functionaliteit
Olietemperatuur
Communicatie
Analoog
Signaaluitgang:
322,8 - 18,6 Ohm
Sensorsignaal
Gemeenschappelijke basis
Sensorconnector
M4 Zeshoekige moer
Draad
1/4" - 18 NPTF Man
Connectortype
M4 Zeskantmoer
Temperatuurmeetbereik
50°C - 150°C en 100°F - 300°F

Specifieke referenties

MPN
323-801-004-017D
