VDO - Koelvloeistoftemperatuursender 40-120°C - M14 - 287,4 - 22,7 Ohm
Onderdeelnummer:
VDO 323-801-001-054D
- Bereik: +40 °C tot +120 °C
- Draad: M14 x 1,5
- Weerstand: 287,4 - 22,7 Ohm
- Sensorsignaal: 1-polige gemeenschappelijke aarde
- Geen waarschuwingscontact
Logistieke informatie:
- Ean Code: 4103590949257
- Gewicht: 0.24kg
Beschrijving van de koelvloeistoftemperatuur-zender:
VDO 323 801 001 054D Volledige technische specificaties:
Mechanische kenmerken:
| Temperatuurmeetbereik: | +40 °C tot +120 °C |
| Minimum - Maximale bedrijfstemperatuur: | -40 °C tot +150 °C |
| Thread: | M14 x 1,5 |

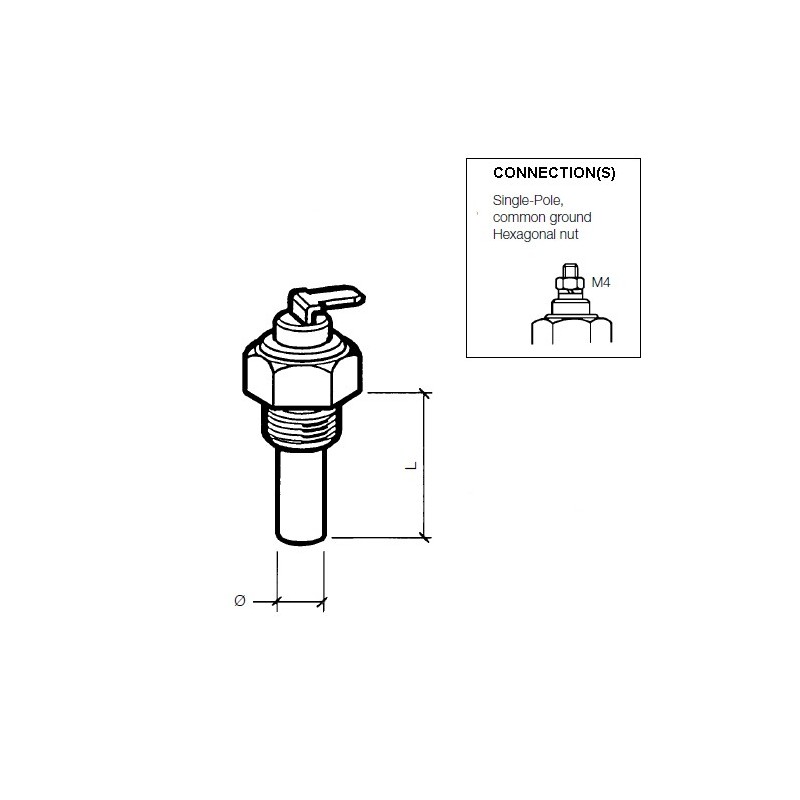

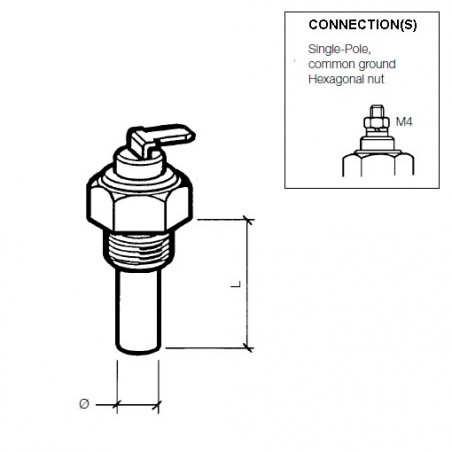

| Lengte van het zenderelement + draad (L): | 29 mm |
| Sensordiameter: | 9 mm |
| Koppel: | 20 Nm |
| Temperatuurmedium: | Koelvloeistof - Water - Lucht - Motorolie - Transmissieolie - Brandstof |
Elektrische functies:
| Bedrijfsspanning: | 6 - 24 V DC |
| Weerstandbereik: | 287,4 - 22,7 Ohm |
| Temperatuursensorsignaal: | Enkelpolige gemeenschappelijke grond |
| Waarschuwingscontact: | Geen enkele |
| Optioneel waarschuwingscontact: | VDO A2C59510886 Makepoint-schakelaar |
| Temperatuur-zenderconnector: | M4 Zeshoekige moer |
Datasheets en tabellen:
| VDO 2014 Voertuigelektronica Catalogus: | Pagina 136 - 137 |
| Soort verbinding: | D |
| VDO En Du Temperatuursenders Tabellen: | VDO-tafel: 1 |
| Temperatuur 100 °C > weerstand: | 100 °C = 38,47 Ohm ± 5,3 Ohm |
Retailpakket:
- VDO 323 801 001 054D Temperatuurzender
- VDO-sensoren worden - tenzij anders vermeld - geleverd zonder verbindingsmateriaal
323-801-001-054D
Datasheet
- Categorie
- Temperatuursensoren
- Analoog signaal
- 287,4 - 22,7 Ohm
- Bedrijfsspanning
- 6 - 24 volt gelijkstroom
- Status van onderdelen - Levertijd
- Stopgezet product
- Verpakking
- VDO Sensor retailpakket
- Functionaliteit
- Koelvloeistoftemperatuur
- Communicatie
- Analoog
- Signaaluitgang:
- 287,4 - 22,7 Ohm
- Sensorsignaal
- Gemeenschappelijke basis
- Sensorconnector
- M4 Zeshoekige moer
- Draad
- M14 x 1,5 Mannelijk
- Connectortype
- M4 Zeskantmoer
- Temperatuurmeetbereik
- 40°C - 120°C en 100°F - 250°F
Specifieke referenties
- ean13
- 4103590949257
