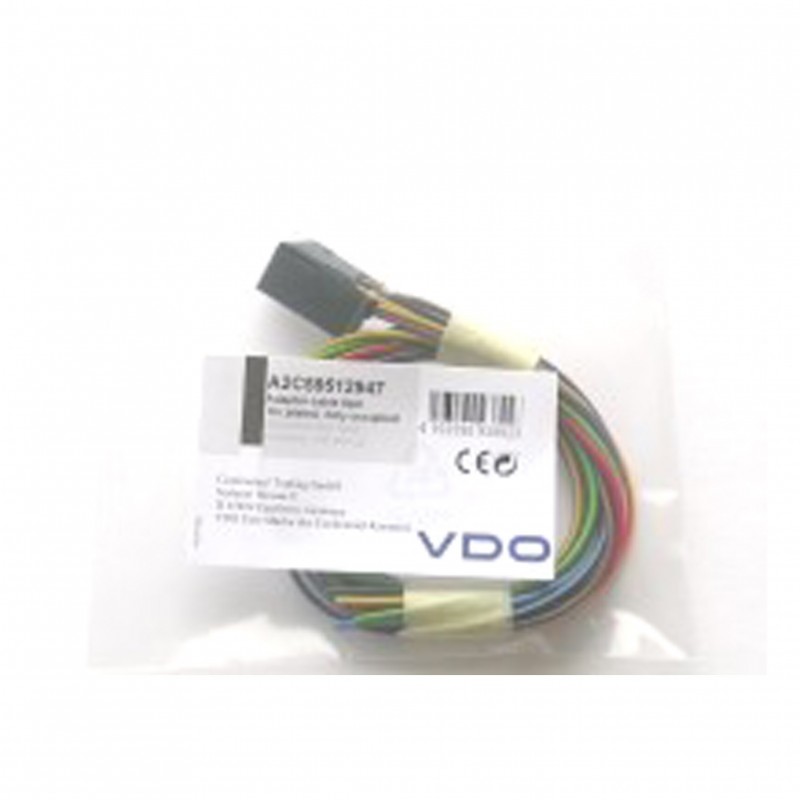

VDO ViewLine Connection Cable 8-pins

Beschrijving VDO ViewLine MQS Verbindingskabel 8-pins:

De VDO ViewLine-instrumenten zijn uitgevoerd met een MQS-connectorsysteem. Deze connectoren worden vervaardigd door Tyco of Hirschmann. MQS-connectoren worden op grote schaal gebruikt in de auto-industrie en de industrie vanwege hun betrouwbaarheid en eenvoud in gebruik. Afhankelijk van het ViewLine-model wordt een 8-pins of 14-pins connector, MQS, of een combinatie van beide, gebruikt. De ViewLine-instrumenten in retailverpakking worden geleverd met een MQS-aansluiting. De VDO Viewline OEM-instrumenten worden zonder kabels geleverd. De draadlengte van de kabel is ongeveer 50 cm. De Viewline Ammeter is uitgerust met twee extra lange draden om de externe shunt aan te sluiten. VDO levert ook aparte connectorblokken en connectorpinnen om je eigen kabel in elkaar te zetten. Dit kan als complete connectorset of als losse onderdelen worden gebruikt.

VDO A2C59512947 Verbindingskabel 8-pins specificaties:

Kenmerken van aansluitkabels:

Tyco Accessoires en Gereedschap:

• Tyco nr. 539635-1 Handtang MQS Connectoren
• Tyco nr. 1355718-1 Enkele contacten 0,14 tot 0,22 mm² geplunderd
• Tyco nr. 963729-1 Enkele contacten 0,5 tot 0,75 mm² tingeplateerd
• Tyco nr. 539682-2 Gereedschap voor handtang
• Tyco nr. 1355717-1 Strip 0,14 tot 0,22 mm² tinverkleed
• Tyco nr. 928999-1 Strip 0,25 tot 0,5 mm2 tingeplateerd
• Tyco nr. 963715-1 Strip 0,5 tot 0,75 mm² tingeplateerd
